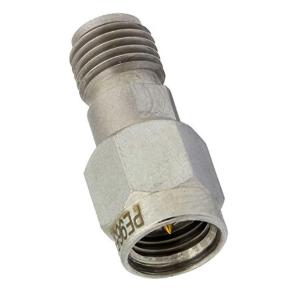

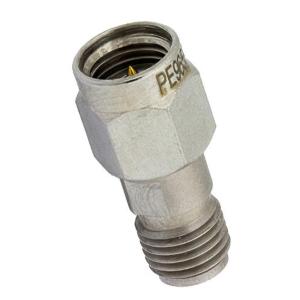

3.5mm母头转2.92mm公头适配器

Name: PASTERNACK PE9659
Brand: PASTERNACK
SKU: C19645465
Price: 2242.44 CNY
Availability: OutOfStock

价格：￥2242.44价格含税（税率13%）

个

(1个/袋，最小起订量1个，递增量：1)

￥0.00

近期成交0单

商品参数

参数完善中

1 电气性能：频率范围覆盖DC至34.5GHz，最大电压驻波比（VSWR）仅1.25:1（最高至34.5GHz），插入损耗最大0.3dB，阻抗50欧姆，直型结构设计，确保信号传输稳定

2 材料工艺：触点采用镀金镍铍铜材质，镀层符合MIL - G - 45204标准，耐腐蚀且导电性能优异；绝缘体为Oxide - Noryl，外导体、主体及耦合螺母采用钝化不锈钢（ASTM A380），机械强度与耐环境性出色

3 机械参数：尺寸小巧，长度0.739in（18.77mm）、宽度0.312in（7.92mm）、重量0.011lbs（4.99g），便于集成；配合扭矩需控制在8 - 10 in - lbs（0.90 - 1.13 Nm），插拔寿命达500次，满足频繁使用需求

4 环境适应：工作温度范围-55℃至+100℃，可应对极端温度场景；振动符合MIL - STD - 202 Method 204 Cond.D（20G's），盐雾符合MIL - STD - 202 Method 101 Cond.B（5%盐溶液），适应严苛环境

5 功能优势：支持不同系列射频连接器的连接，可保护昂贵设备的连接器，磨损后易更换；属于PASTERNACK的RF适配器系列，提供当天发货服务，RF、微波、毫米波产品整体可用性达99%

1 通用射频测试：射频测试实验室中，用于通用测试设备与不同系列射频连接器的适配，保障测试信号稳定传输

2 微波/毫米波设备研发：微波、毫米波设备的研发调试环节，实现3.5mm母头与2.92mm公头设备的连接，助力科研与产品开发

3 通信设备调试：通信设备制造商的生产调试中，连接不同系列的射频模块，解决连接器不兼容问题，提升调试效率

4 射频组件保护：用于保护昂贵射频设备的连接器，当连接器因高频使用磨损时，可便捷更换适配器，降低设备维护成本

1 电气参数：使用时环境需为25℃海平面条件（电气参数默认值环境），插入损耗随频率变化，公式为0.05*sqrt(fGHz)，需结合频率计算实际损耗

2 机械操作：插拔次数建议不超过500次，使用时严格控制配合扭矩在8 - 10 in - lbs（0.90 - 1.13 Nm），避免过紧损坏连接器或过松导致接触不良

3 环境限制：工作温度需在-55℃至+100℃范围内，超出可能影响性能；非必要时避免将设备置于剧烈振动（20G's以上）或盐雾环境，如需在这类环境使用，需提前验证适配性

4 连接规范：使用前确认两端连接器类型（3.5mm母头、2.92mm公头）与设备匹配，避免强行连接损坏设备或适配器

5 维护保养：注意保护触点镀层，避免刮擦、污染，存储时远离腐蚀性物质，保持干燥清洁
