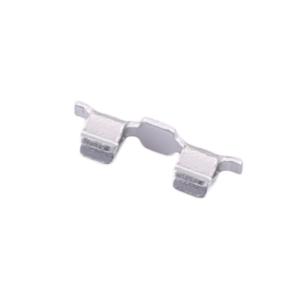

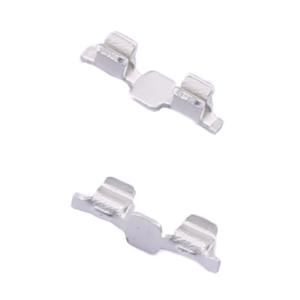

kinghelm(金航标),屏蔽夹,长3.9mm*高1.0mm，KH-PBJ-391010

SMT扩展库
嘉立创SMT补贴
PCB免费打样
工业品

嘉立创贴片惊喜价格立即查看

价格：￥0.1102

原价：￥ 0.116

200+￥0.10374￥0.1092

10000+￥0.087685￥0.0923

20000+￥0.084455￥0.0889

品牌名称: kinghelm(金航标)
商品型号: KH-PBJ-391010
商品编号: C19631107
商品毛重: 0.04199克(g)

规格(mm)

广东仓2,820
SMT仓2,827

购买数量

个

(10000个/圆盘，最小起订量20个，递增量：20)

总价金额：

￥0.00

近期成交14单

商品参数
商品详情
规格书

商品参数

属性	参数值
商品目录	屏蔽夹
尺寸	L3.9W1.0H1.0

属性	参数值
材质	301不锈钢
表面处理	整体镀镍

商品详情

产品特点 FEATURES

1 本产品为kinghelm(金航标)品牌屏蔽夹，型号KH-PBJ-391010，采用301不锈钢材质制造，具备优异的耐腐蚀性和机械强度，适用于高可靠性电子设备中的屏蔽连接。

2 整体镀镍表面处理，有效提升抗氧化、抗磨损性能，同时增强导电性，适合在高湿、高温或腐蚀性环境中长期稳定使用。

3 尺寸精确，长3.9mm×宽1.0mm×高1.0mm，符合精密电子组装需求，适用于小型化、高密度电路板设计。

4 焊盘尺寸为3.62mm×1.20mm，焊盘间距0.70mm，支持标准SMT贴片工艺，便于自动化生产与焊接。

5 结构设计紧凑，端子锡脚焊接面无毛边，确保焊接质量，接触电阻低，电气连接可靠。

6 弹力范围控制在60gf～80gf之间，满足多次插拔需求，寿命测试超过2万次，具备良好的耐用性与稳定性。

7 采用冲压成型工艺，精度高，公差严格控制（±0.05mm），保障批量一致性与装配精度。

8 夹持部位具有一定的弹性变形能力，可适应不同直径线缆或屏蔽层的夹持需求，夹线范围约为0.70mm左右。

使用场景 APPLICATIONS

1 广泛应用于通信设备、消费电子、工业控制、汽车电子等领域的屏蔽电缆连接，用于实现电磁屏蔽与接地功能。

2 适用于PCB板上需要进行屏蔽接地的场合，如高速信号线、射频模块、电源接口等位置的屏蔽夹持。

3 可用于小型化电子产品中，如手机、平板电脑、智能穿戴设备的内部屏蔽结构连接。

4 在高频率、高干扰环境下，作为屏蔽罩与地之间的连接件，有效降低电磁干扰（EMI）。

5 适合于自动化生产线上的SMT贴装工艺，适配标准回流焊流程，提高生产效率与一致性。

注意事项 PRECAUTIONS

1 安装前请确认焊盘与PCB布局匹配，避免因尺寸偏差导致焊接不良或短路。

2 焊接时建议使用无铅焊料，温度控制在240℃~260℃之间，避免过热导致材料变形或弹力失效。

3 不推荐在强酸、强碱或盐雾环境中长期使用，虽然镀镍层有一定防护能力，但极端环境仍可能影响寿命。

4 请勿对屏蔽夹施加过度外力，以免造成永久形变或断裂，影响电气性能。

5 储存时应保持干燥、清洁，避免受潮或污染，建议存放于防静电包装内。

6 使用过程中若发现接触不良或弹力下降，请及时更换，以确保屏蔽效果与电气安全。

7 本产品为精密部件，不建议手工掰动或强行调整形状，以免破坏其结构完整性。
