锂电池充电+保护板二合一板(小电流版本)方案验证板

品牌名称
LC(立创)
商品名称
基于TC4054/TP4054/TP4057+DW06的锂电池充电+保护板之方案验证板
商品编号
C95360
商品封装
-
包装方式
袋装
商品毛重
29.962克(g)
库存
0(广东仓0 | 江苏仓0)
锂电池充电+保护板二合一板(小电流版本)方案验证板实物图

优惠券

最高减9.89
包邮

商品参数

属性
参数值

商品介绍

验证功能:500mA级别的锂电池充电+保护二合一电路板

可验证的芯片(500mA左右)类型:如:
TC4054B:SOT23-6,带充电指示输出,充满指示输出
TC4054T:SOT23-5,带充电状态指示输出
TP4054:SOT23-5,带充电状态指示输出
TP5057:SOT23-6,带充电指示输出,充满指示输出
市面上还有很多类似的充电芯片,脚位都是兼容的,可以直接焊接验证
如果选用SOT23-5的充电芯片,会比SOT23-6的芯片少了一个充满状态指示引脚


此开发板的原理图、PCB板图、还有BOM材料清单等,请自行在此页面内下载(在“数据手册/封装库”那里)。

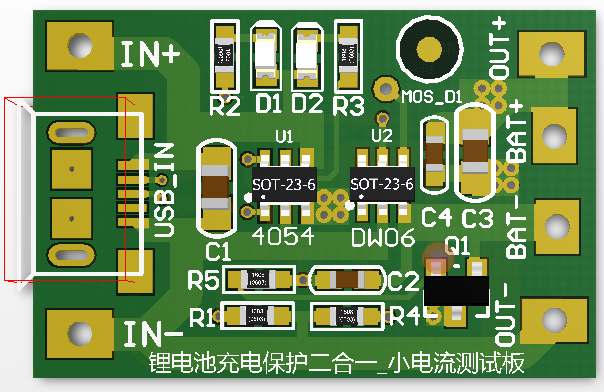

下面这个图是PCB 3D 效果图:





该PCBA方案验证板的Demo视频演示如下:

 https://v.youku.com/v_show/id_XMjUzNjI0Mzc3Mg==.html
