型号/品牌/参数/关键字
LA5032
- 品牌名称
- Kingst(金思特)
- 商品名称
- Kingst(金思特) LA5032 逻辑分析仪
- 商品编号
- C5187320
- 商品封装
- -

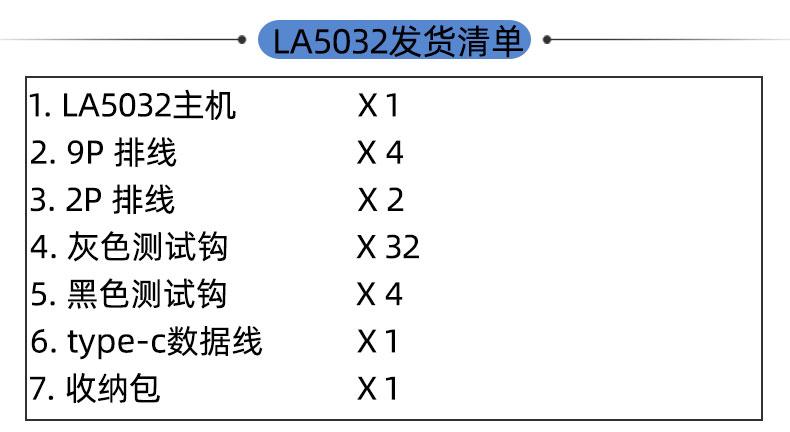

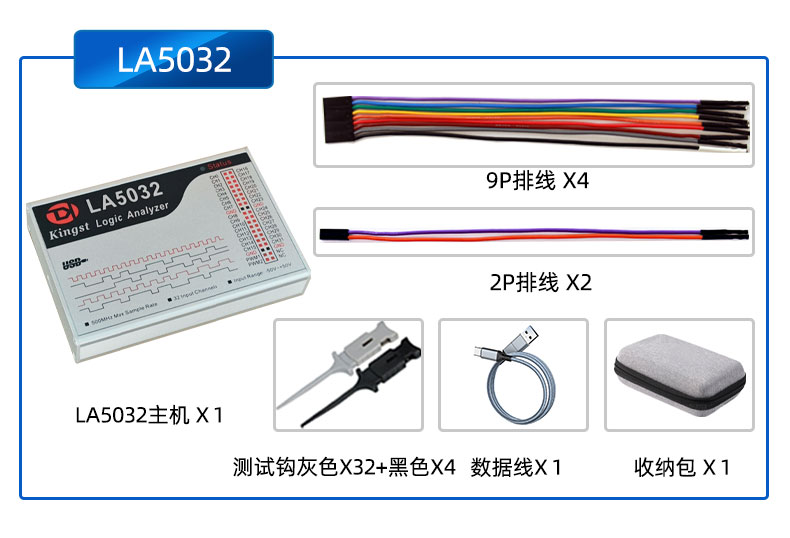

- 包装方式
- 盒装
- 商品毛重
- 585克(g)
- 库存
- 8（广东仓0 | 江苏仓0）
数据手册
查看优惠券
商最高减60
运9元运费券

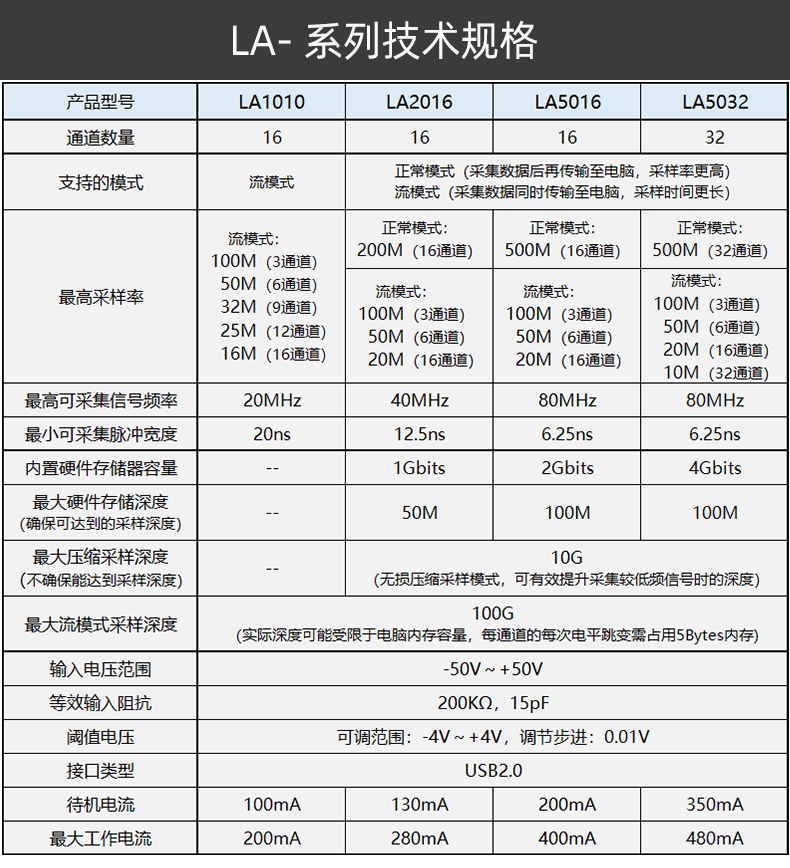

商品参数
属性
参数值
通道数量
32
最高采样率
500M
等效测量带宽
80MHz
最小可捕获脉宽
6.25ns
硬件存储总容量
4Gbits
硬件存储深度
100MSa
最大压缩深度
10GSa
输入电压范围
-50V~+50V
等效输入阻抗
220KΩ,12pF
阈值电压
可调范围:-4V~+4V,调节步进:0.01V
接口类型
USB2.0
待机电流
350mA
最大工作电流
480mA
商品介绍
产品特点 FEATURES

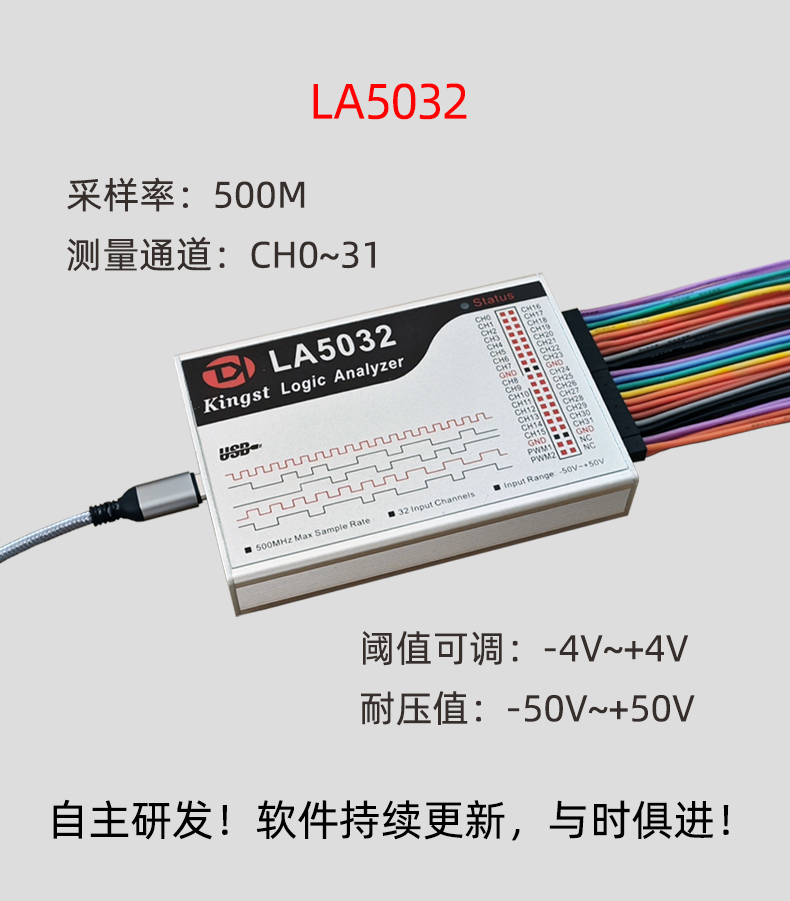

Kingst(金思特) LA5032 便携式PC连接式逻辑分析仪具有以下显著特点：
1
**高采样率与通道数**：最高采样率为500MHz，配备32个测量通道（CH0~CH31），适用于高速数字信号的精确分析。
2
**宽电压范围与阈值调节**：输入电压范围为-50V至+50V，阈值电压可调范围为-4V至+4V，步进精度达0.01V，兼容多种电平标准，如5V TTL、3.3V CMOS等。
3
**大容量存储**：内置4Gbits硬件存储器，最大硬件存储深度达100M，支持长时间数据采集。
4

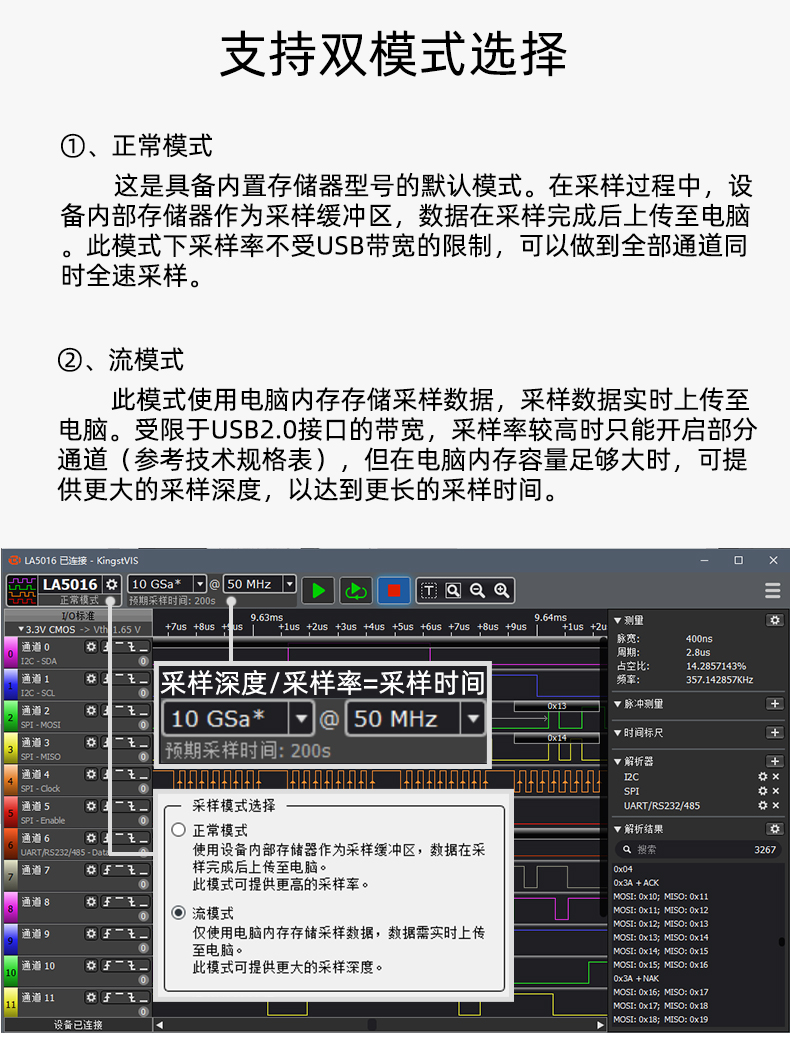

**双模式选择**：支持正常模式和流模式，正常模式下采样率更高，流模式下采样时间更长，灵活应对不同应用场景。
5

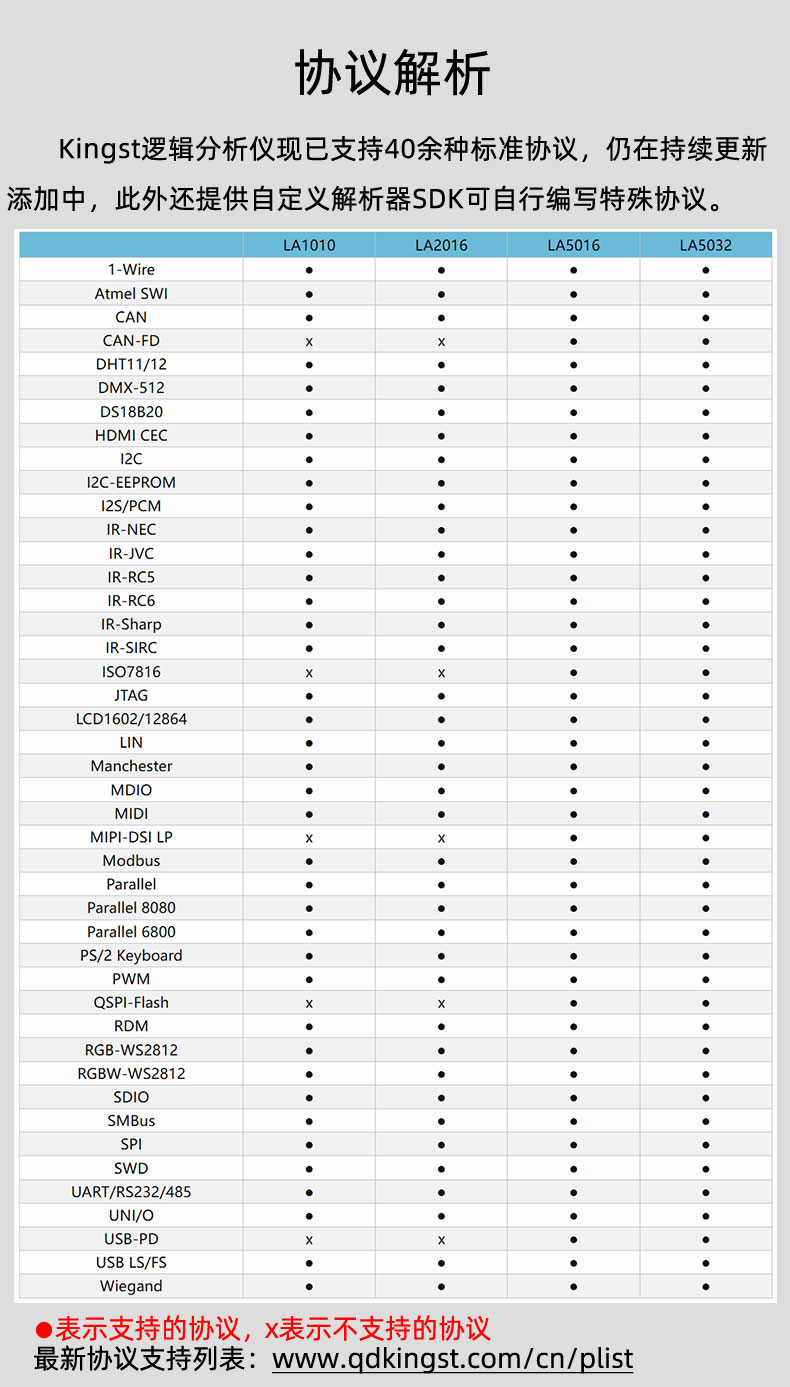

**丰富协议解析**：支持超过40种标准协议解析，包括UART、I2C、SPI、CAN等，并提供自定义协议解析SDK。
6

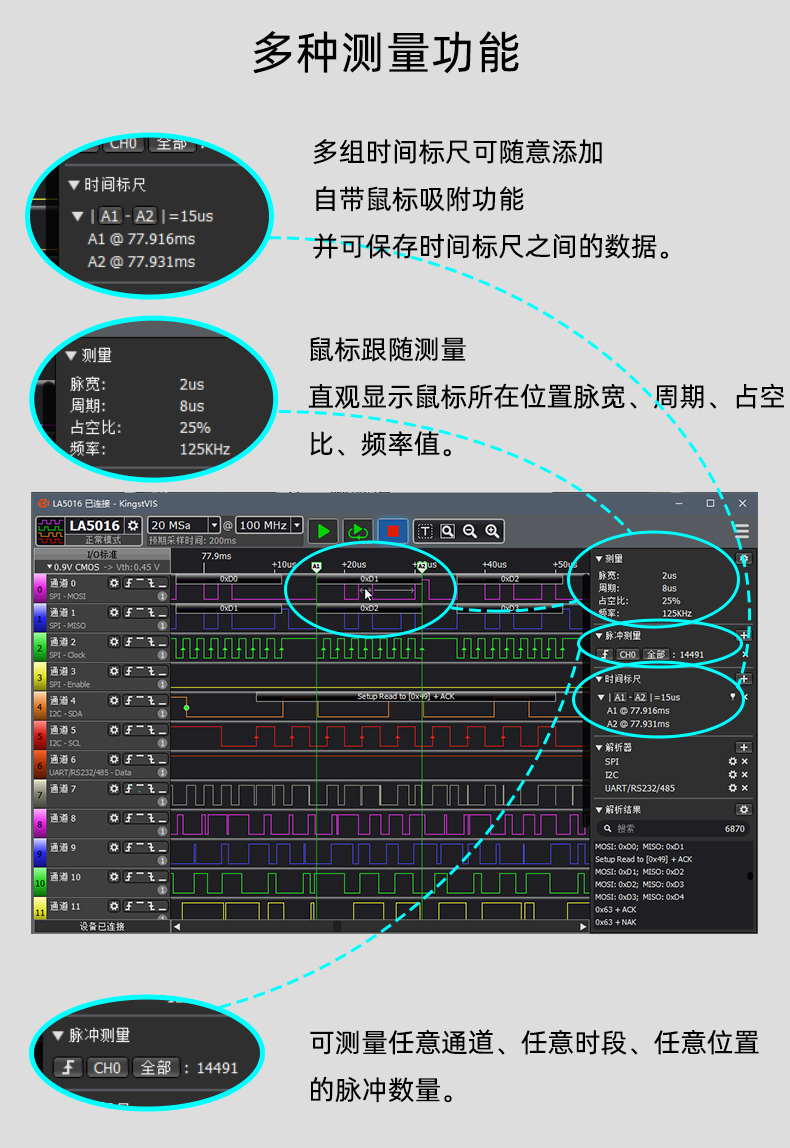

**多种测量功能**：具备脉宽、周期、占空比、频率等多种测量功能，支持多组时间标尺和鼠标跟随测量，方便数据分析。
7

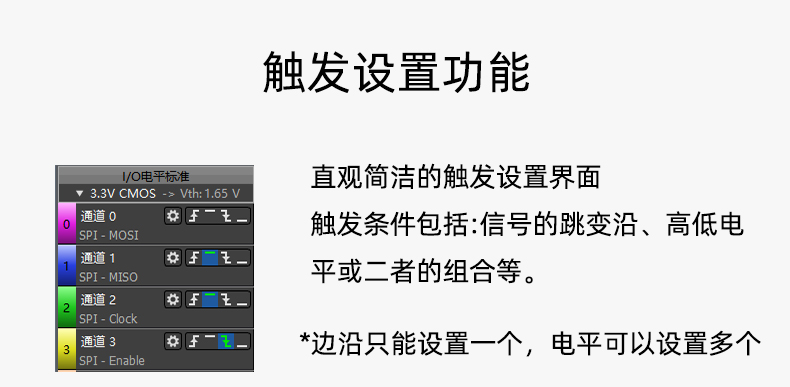

**触发设置功能**：提供直观简洁的触发设置界面，支持信号跳变沿、高低电平或组合触发条件，确保有效信号捕获。
8

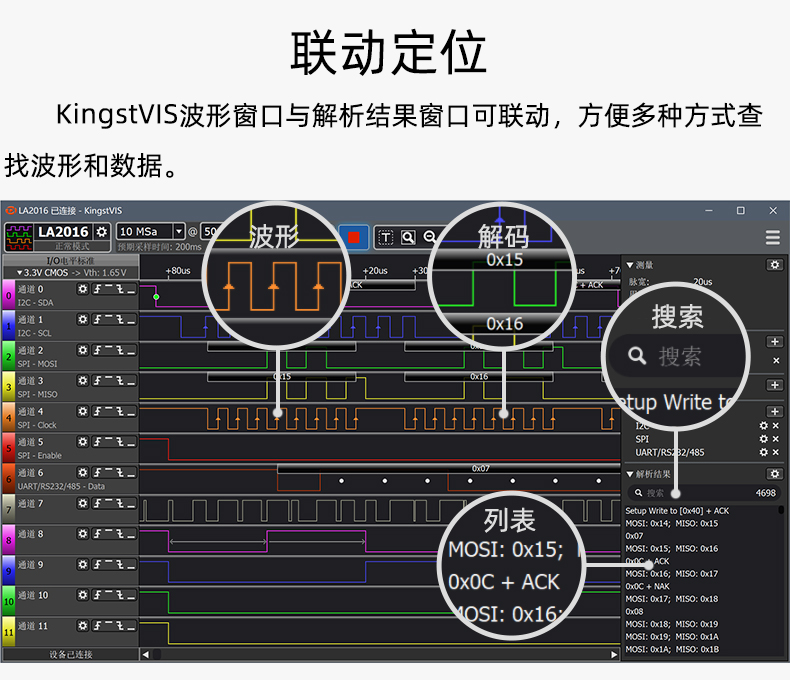

**联动定位与数据显示**：波形窗口与解析结果窗口可联动，支持CSV、TXT、BIN等格式数据导出，便于进一步分析。
9

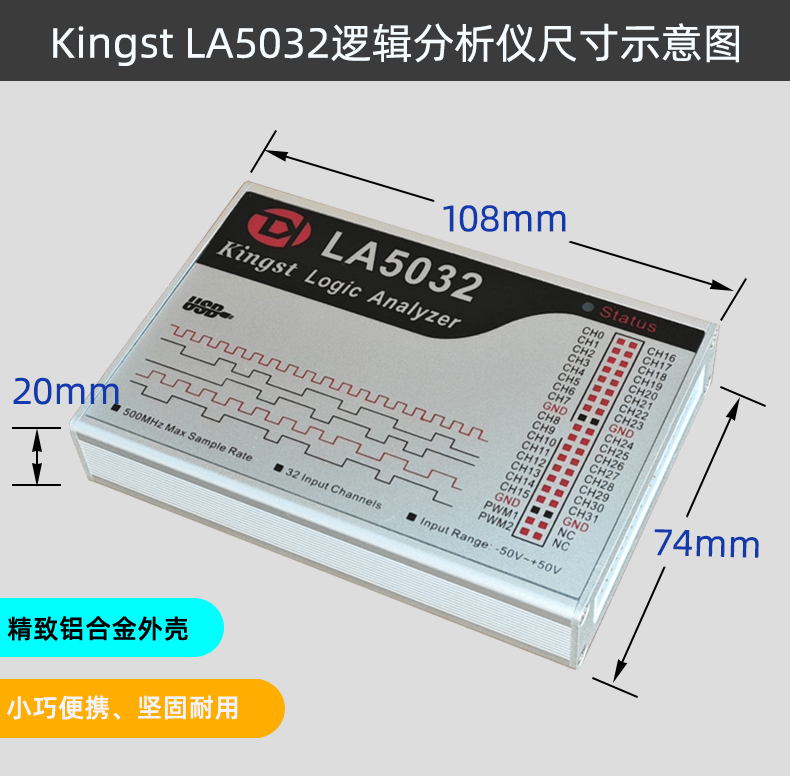

**精致铝合金外壳**：尺寸为128mm x 88mm x 26mm，小巧便携，坚固耐用，适合现场测试和实验室使用。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
Kingst(金思特) LA5032 逻辑分析仪广泛应用于多个领域和典型使用环境：
1
**电子产品研发与调试**：在单片机、嵌入式系统、FPGA、DSP等数字系统的开发过程中，用于时序分析、逻辑错误排查和信号关系验证。
2
**通信协议分析**：适用于UART、I2C、SPI、CAN等标准通信协议的信号解析，帮助工程师快速定位通信问题。
3
**工业控制与自动化**：在PLC、传感器网络、工业总线等场景中，进行信号监测和故障诊断。
4
**汽车电子测试**：用于车载网络（如CAN总线）的信号分析，确保车辆电子系统的稳定运行。
5
**教育与培训**：作为教学工具，帮助学生理解和掌握数字电路的工作原理和设计方法。
该分析仪在不同工作条件下表现卓越，无论是实验室环境还是现场测试，都能提供准确可靠的测量结果，是数字系统开发和维护的必备工具。
注意事项 PRECAUTIONS
在使用Kingst(金思特) LA5032 逻辑分析仪时，需注意以下事项以确保安全和最佳性能：
1
**设备连接**：连接设备与电脑时，建议使用USB2.0接口，避免使用USB-HUB，确保供电稳定。连接被测系统时，务必保证逻辑分析仪与被测系统共地，避免压差导致损坏。
2
**信号连接**：测量高速信号时，尽量将测量线直接插到被测系统的插针上，减少中间介质转接，避免信号过冲与反射。推荐在实验板上预留调试插针。
3
**多点接地**：在同时进行多个通道的高频信号测量时，采用多点接地方式，将GND通道分散连接到被测系统的不同位置，提高测量准确度。
4
**阈值电压设置**：根据被测信号的电平标准合理设置阈值电压，确保高低电平有大于0.6V的压差，避免误判。
5
**触发条件**：合理设置触发条件，如信号跳变沿、高低电平等，确保有效信号的捕获，避免无效采样。
6

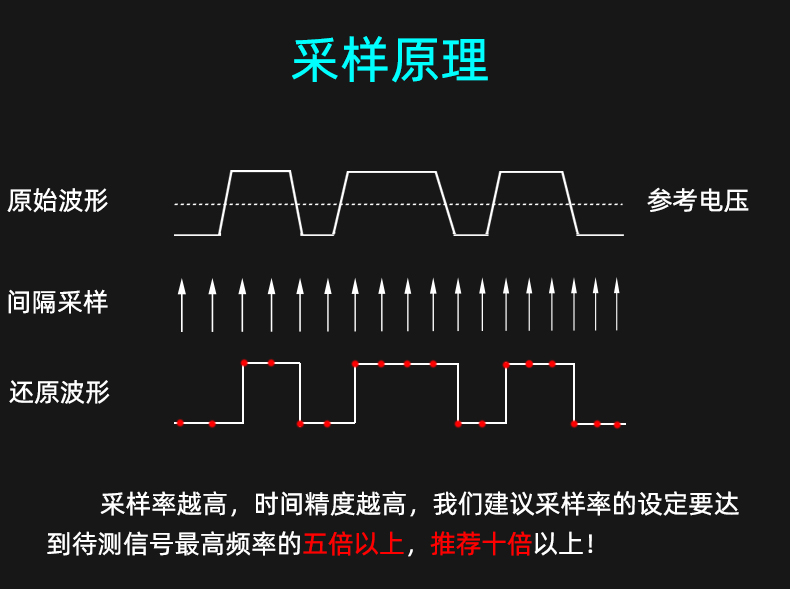

**采样深度与采样率**：根据被测信号的最高频率和所需采集时间，合理设置采样深度和采样率，推荐采样率设定为待测信号最高频率的十倍以上。
7
**软件操作**：使用Kingst VIS软件时，注意保存设置和数据，避免意外丢失。定期检查软件更新，获取最新功能和优化。
8
**环境要求**：在电磁干扰较小的环境中使用，避免强电场和磁场的影响。保持设备清洁，防止灰尘和湿气进入。
遵循以上注意事项，可以有效预防常见问题，确保逻辑分析仪的正常工作和长久使用寿命。
Kingst(金思特) LA5032 逻辑分析仪，参考价格￥2280。免费下载专业资料、手册，有详细的典型应用场景。
