型号/品牌/参数/关键字
LA5016
- 品牌名称
- Kingst(金思特)
- 商品名称
- Kingst(金思特) LA5016 逻辑分析仪
- 商品编号
- C5187319
- 商品封装
- -
- 包装方式
- 盒装
- 商品毛重
- 512克(g)
- 库存
- 3（广东仓0 | 江苏仓0）
数据手册
查看优惠券
商最高减60
运9元运费券
商品参数
属性
参数值
通道数量
16
最高采样率
500M
等效测量带宽
80MHz
最小可捕获脉宽
6.25ns
硬件存储总容量
4Gbits
硬件存储深度
100MSa
最大压缩深度
10GSa
输入电压范围
-50V~+50V
等效输入阻抗
220KΩ,12pF
阈值电压
可调范围:-4V~+4V,调节步进:0.01V
接口类型
USB2.0
待机电流
200mA
最大工作电流
400mA

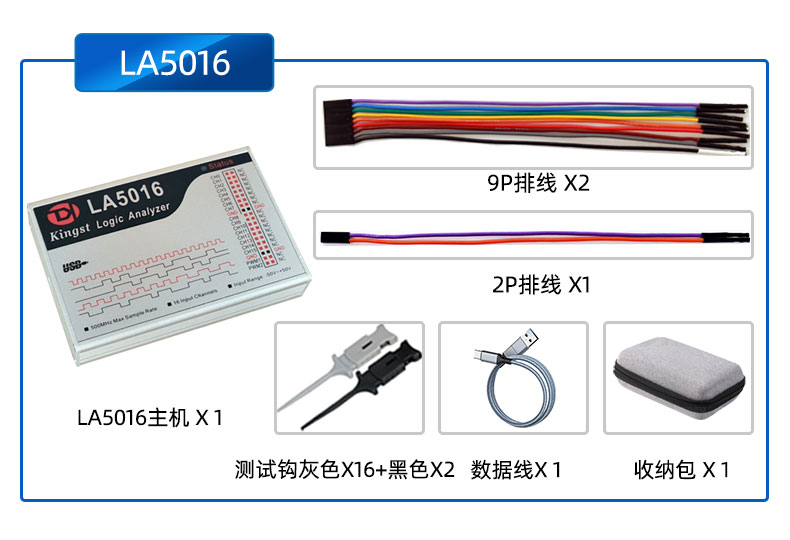

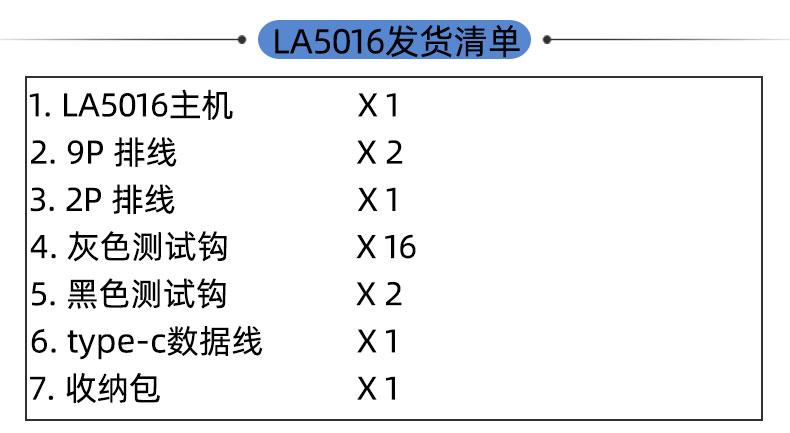

商品介绍
产品特点 FEATURES
Kingst(金思特) LA5016 便携式PC连接式逻辑分析仪具有以下特点：
1
高性能采样：最高采样率为500MHz，最小可捕获脉宽为6.25ns，确保了对高速信号的精确捕捉。
2
多通道设计：配备16个测量通道（CH0~CH15），支持多点信号的同时分析。
3

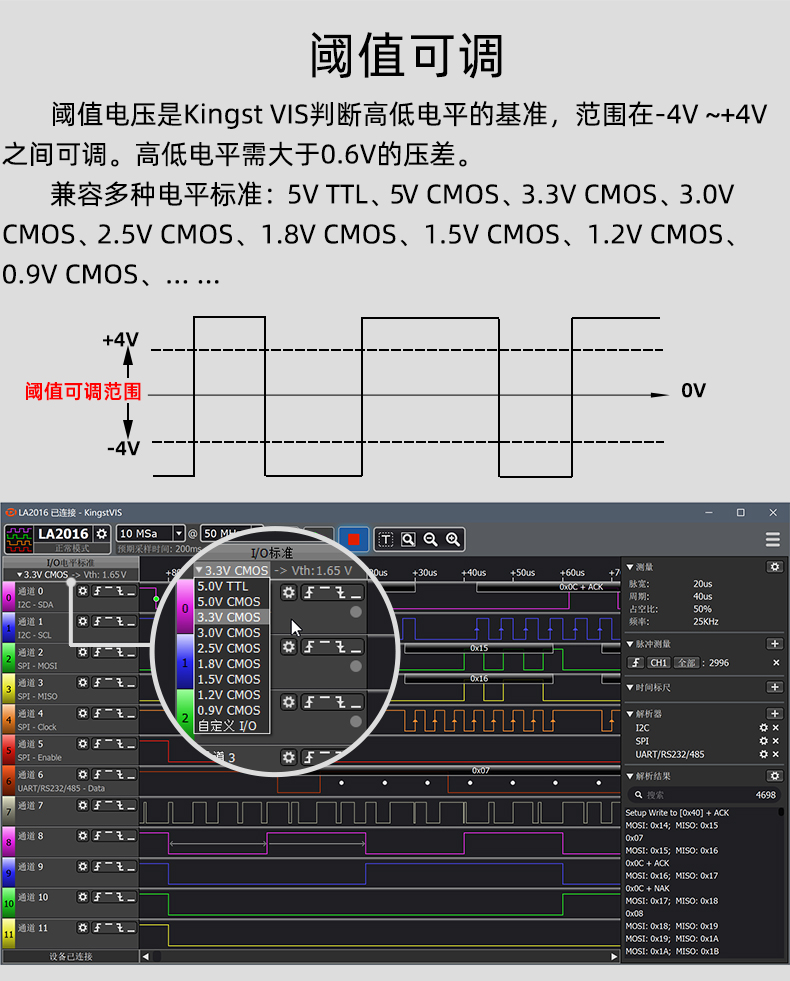

阈值可调：阈值电压范围为-4V至+4V，步进调节为0.01V，兼容多种电平标准，如5V TTL、3.3V CMOS等。
4

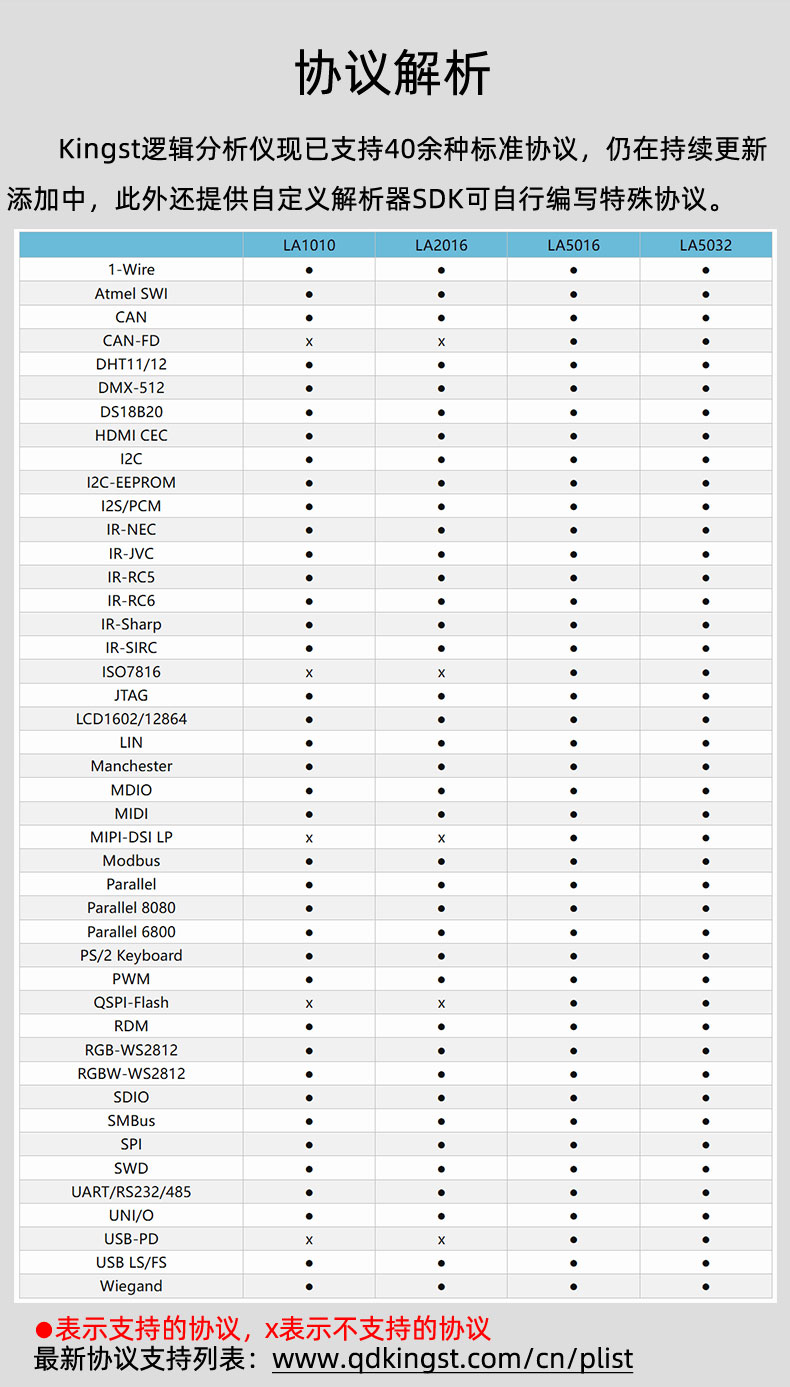

强大协议解析：支持超过40种标准协议解析，包括UART、I2C、SPI、CAN等，且提供自定义协议解析SDK。
5

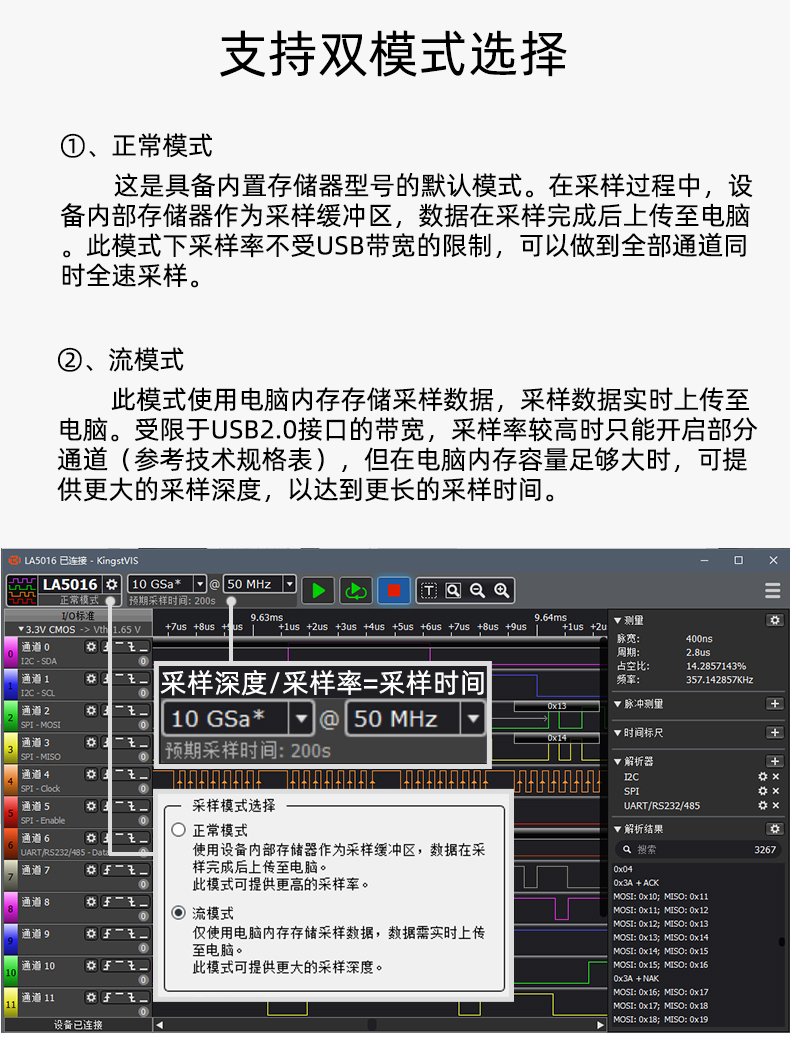

双模式选择：具备正常模式和流模式，可根据需求选择更高的采样率或更长的采样时间。
6

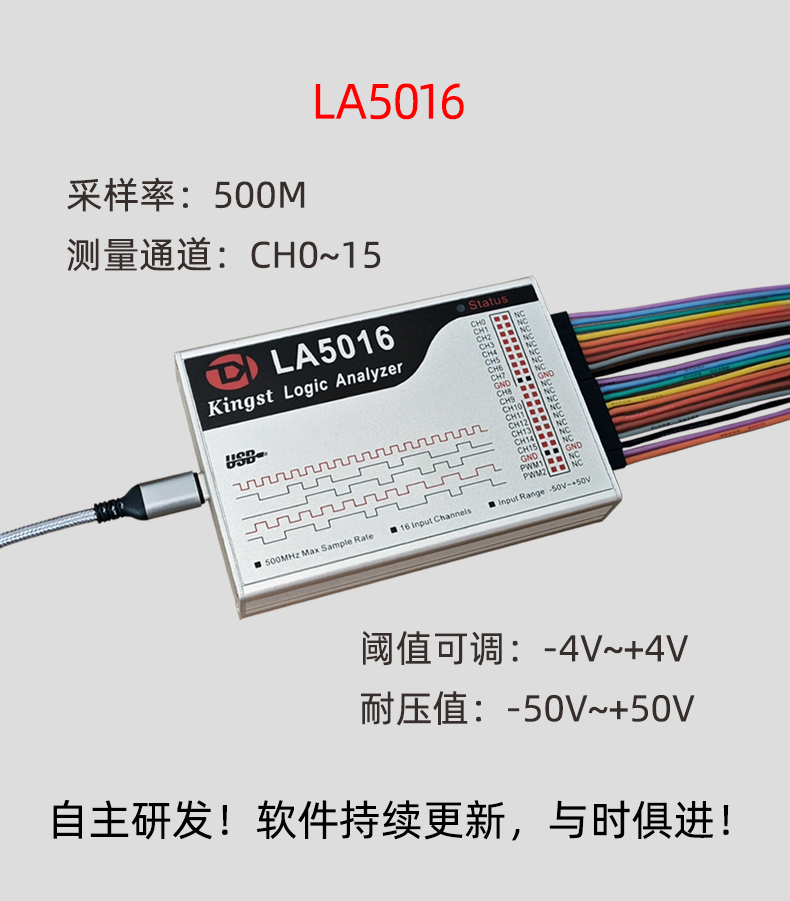

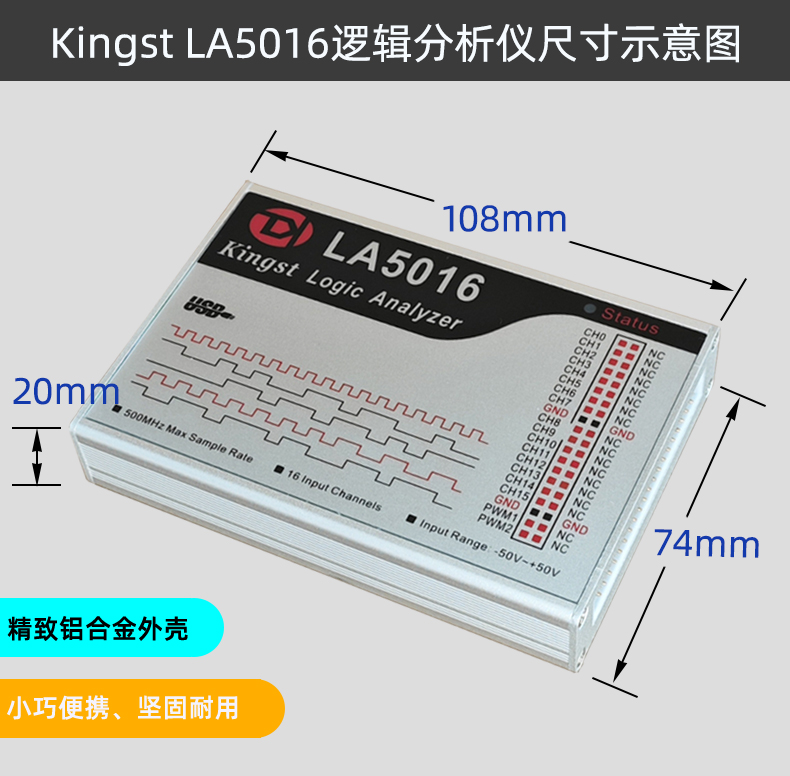

精致外壳：采用铝合金外壳，尺寸为128mm x 88mm x 26mm，小巧便携且坚固耐用。
7

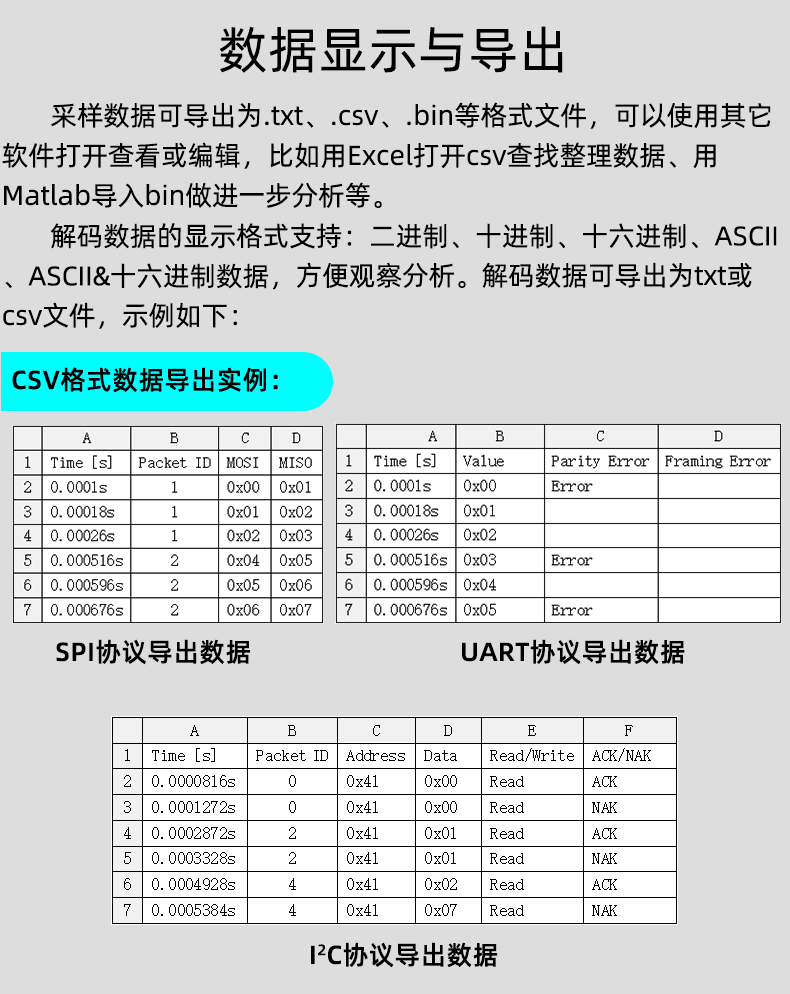

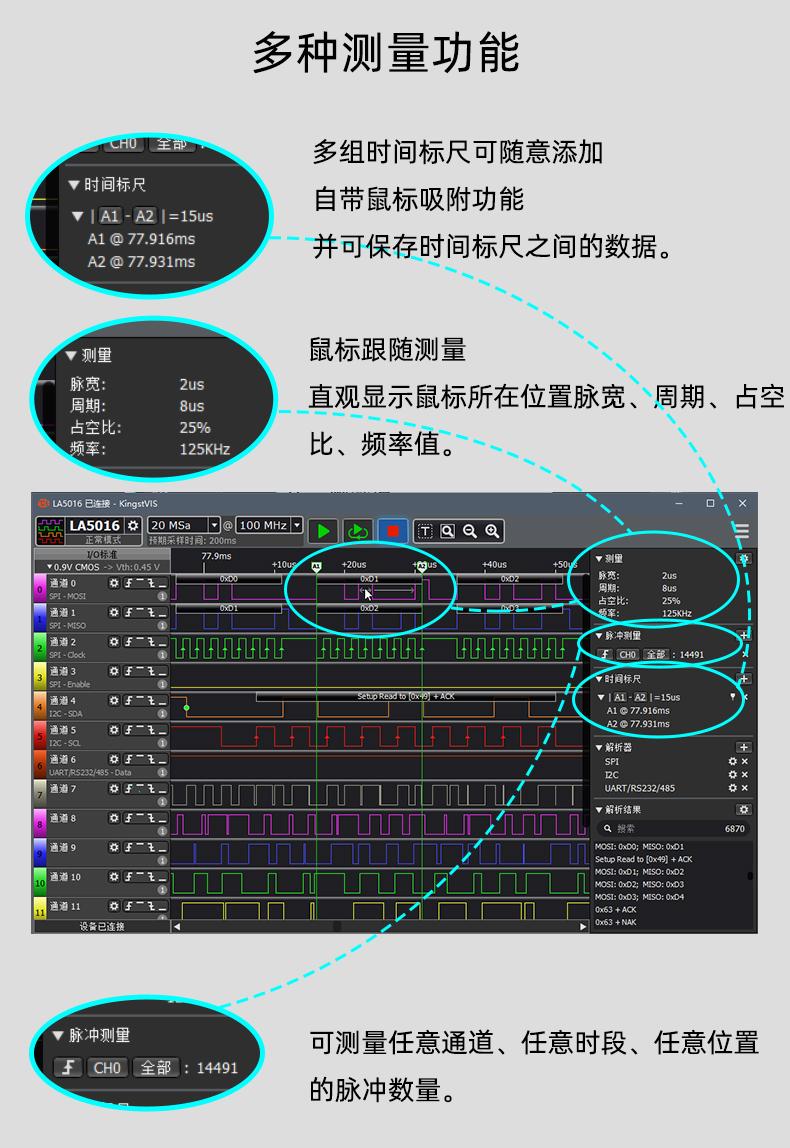

丰富软件功能：Kingst VIS软件提供多种测量、触发设置、波形观察与操作功能，支持数据导出为.txt、.csv、.bin等格式，便于进一步分析。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
Kingst(金思特) LA5016 逻辑分析仪广泛应用于各类数字系统的设计、调试和维护中，具体使用场景包括：
1
嵌入式系统开发：在单片机、FPGA、DSP等嵌入式系统中，用于分析时序问题、调试通信接口（如UART、I2C、SPI）。
2
工业控制领域：监测和分析工业设备中的数字信号，如PLC控制系统、传感器网络。
3
消费电子测试：适用于手机、电脑、家电等消费电子产品内部电路的信号分析。
4
教育科研：作为教学工具，帮助学生和研究人员理解数字电路的工作原理和信号特性。
5
通信系统分析：在CAN、LIN等车载网络以及RS232、RS485等串行通信系统中，进行协议解析和故障排查。
该分析仪在不同工作条件下表现稳定，能够适应实验室、生产车间、现场调试等多种环境。
注意事项 PRECAUTIONS
在使用Kingst(金思特) LA5016 逻辑分析仪时，需注意以下事项：
1
设备连接：确保逻辑分析仪与电脑及被测系统正确连接，避免因接地不良导致的测量误差。推荐使用多点接地方法提高测量准确度。
2

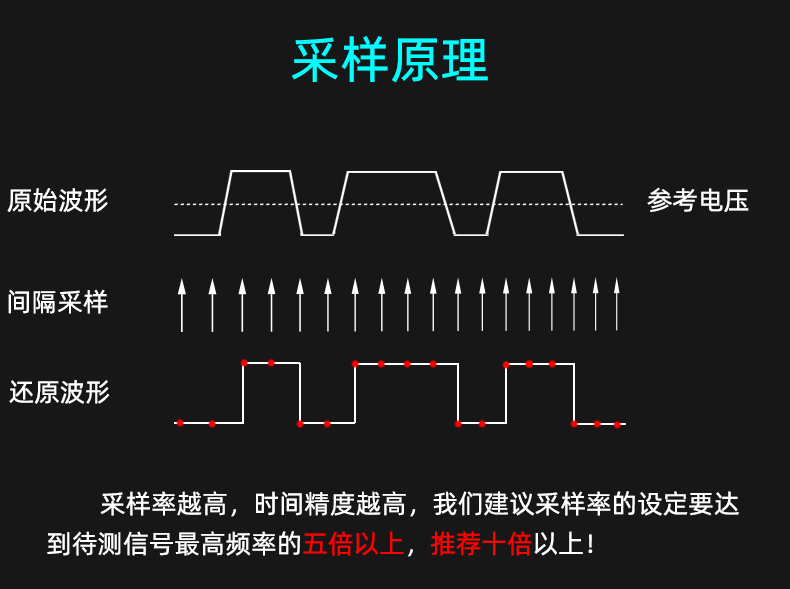

采样设置：合理设置采样深度和采样率，采样率应至少为待测信号最高频率的五倍以上，推荐十倍以上。根据需要选择正常模式或流模式。
3

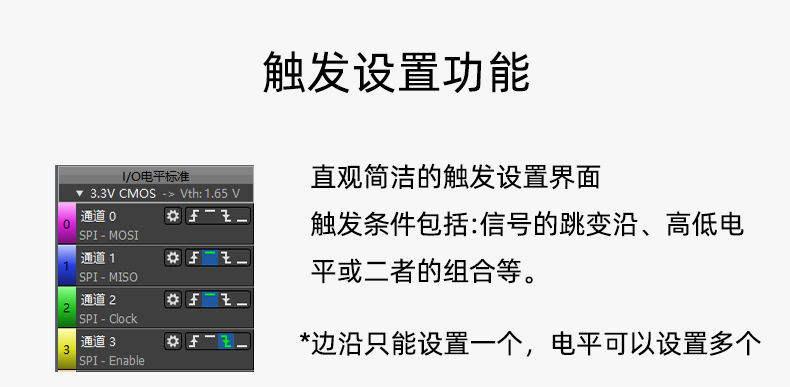

触发条件：正确设置触发条件，如信号跳变沿、高低电平或其组合，以捕获有效的信号片段。
4
阈值电压：根据被测信号的电平标准调整合适的阈值电压，确保信号判定的准确性。
5
安全操作：注意输入电压范围（-50V~+50V），避免过压损坏设备。在强电环境下使用时，做好隔离措施。
6
数据管理：定期保存设置和采集数据，利用软件的导出功能将重要数据备份，方便后续分析。
7
软件更新：及时访问官网下载最新版本的Kingst VIS软件，获取更多功能和更好的用户体验。
8
维护保养：保持设备清洁，避免剧烈撞击，存放于干燥通风处，延长设备使用寿命。
Kingst(金思特) LA5016 逻辑分析仪，参考价格￥1280。免费下载专业资料、手册，有详细的典型应用场景。
