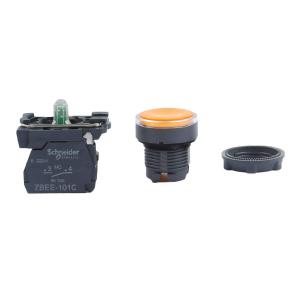

XB5-AW35B1C (ZB5AW353C+ZB5AW0B51C)
- 描述
- 按钮 XB5AW35B1C
- 品牌名称
- 施耐德
- 商品名称
- 施耐德 按钮 2件套XB5-AW35B1C (ZB5AW353C+ZB5AW0B51C)
- 商品编号
- C5128137
- 商品封装
- -
- 包装方式
- 袋装
- 商品毛重
- 45克(g)
- 库存
- 0（广东仓0 | 江苏仓0）
数据手册
查看优惠券
商最高减60
运9元运费券
商品参数
属性
参数值
商品介绍
产品特点 FEATURES
施耐德XB5-AW35B1C是一款模块化带灯按钮组件，由ZB5AW353C（带灯按钮头）和ZB5AW0B51C（带灯按钮基座）组成，适用于工业自动化控制系统。该产品具有以下核心特点：
1
采用Ø22mm标准尺寸设计，可与多种控制面板兼容安装，适合标准化电气柜布局。
2
配备24V交直流供电的LED指示灯，具备高亮度、低功耗特性，可在复杂工业环境中清晰显示工作状态。
3
触点类型为1常开触点，符合IEC 60947-5-1标准，支持AC-15和DC-13负载类别，额定电压最高可达250V DC或240V AC，额定电流3A，满足多数工业控制需求。
4
模块化结构设计，按钮头与基座分离，便于现场维护和更换，提高设备可用性。
5
支持螺旋压入式端子接线，最大导线截面积可达1×2.5mm²或2×1.5mm²，接线可靠且操作便捷。
6
工作温度范围宽（-25°C至+55°C），适应恶劣工业环境，防护等级达IP54，有效防尘防水。
7
机械寿命高达150万次操作，确保长期稳定运行，减少故障率。
8
符合国际安全标准，具备良好的抗振动（15g）和抗冲击能力（70g），适用于高动态工况。
9
可与其他XB5系列组件（如急停按钮、选择开关）组合使用，构建完整的人机交互系统。
使用场景 APPLICATIONS
施耐德XB5-AW35B1C带灯按钮广泛应用于各类工业自动化和电气控制系统中，典型应用场景包括：
1
工厂生产线控制面板：用于启动、停止、复位等关键操作指令输入，配合LED灯光直观反馈设备运行状态。
2
机器设备本地操作站：作为人机交互界面的一部分，实现对电机、泵、阀等执行机构的启停控制。
3
电力配电系统：在低压开关柜中用作分合闸指示按钮，结合照明功能提示电路通断状态。
4
自动化装配线：集成于PLC控制系统中，作为手动干预或调试模式下的操作元件。
5
环境监控系统：用于报警确认、测试触发等功能，LED灯可指示系统是否处于正常运行或故障状态。
6
食品饮料、包装、汽车制造等行业：因其IP54防护等级和良好耐腐蚀性，适用于湿度较高或存在粉尘的生产环境。
7
配套使用其他XB5系列组件（如XB5AS542C急停按钮），构成完整的安全操作单元，满足安全规范要求。
注意事项 PRECAUTIONS
1
安装前请确认电源电压与产品规格一致（本型号为交直流24V），避免因电压不匹配导致LED损坏或触点烧毁。
2
接线时应使用符合规格的导线（最小0.5mm²，最大2.5mm²），并确保端子压紧牢固，防止松动引起接触不良。
3
在高振动或冲击环境下安装时，建议使用固定螺钉加强安装板的稳定性，避免按钮频繁误动作。
4
不得在易燃易爆气体环境中使用本产品，除非已采取相应的防爆措施。
5
LED灯珠寿命约为50,000小时，若发现亮度下降或熄灭，应及时更换按钮头或基座组件。
6
若需更换按钮头，请确保新部件型号与原配套基座兼容，避免因接口不匹配造成无法安装。
7
建议定期清洁按钮表面，保持透光性，特别是在多尘或油污环境中。
8
严禁私自拆解或改装内部结构，以免影响电气安全性能。
9
使用过程中若出现异常发热、冒烟等情况，应立即切断电源，并联系专业技术人员检查。
