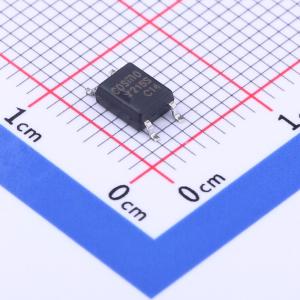

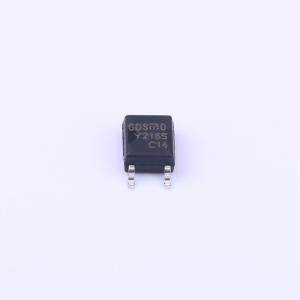

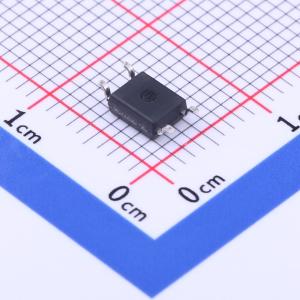

温馨提醒：图片仅供参考，商品以实物为准
KAQY216S
1 Form A(SPSTNO) 负载AC,DC 负载电压600V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KAQY216系列性能可靠，非常适合电信和接地故障应用。它是一款单刀单掷常开开关（1 Form A），在许多应用中可替代机电继电器。该开关采用镓铝砷（GaAlAs）发光二极管进行驱动控制，并使用集成单片管芯作为开关输出
- 品牌名称
- Cosmo(冠西)
- 商品型号
- KAQY216S
- 商品编号
- C920690
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 管装
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | SPST-NO(1 Form A) | |
| 连续负载电流 | 120mA | |
| 负载电压 | 600V | |
| 正向压降(Vf) | 1.5V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 35Ω |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 导通时间(Ton) | 300us | |
| 截止时间(Toff) | 100us | |
| 输入类型 | AC,DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 550mW |
商品概述
KAQY216 系列坚固耐用，非常适合电信和接地故障应用。它是一个单刀单掷常开开关（1 Form A），可以在许多应用中替代电磁继电器。它采用 GaAlAs LED 进行驱动控制，并使用集成的单片芯片作为开关输出。该芯片采用高压介质隔离技术制造，由光电二极管阵列、开关控制电路和 MOSFET 开关组成。
商品特性
- 常开，单刀单掷
- 控制600V交流或直流电压
- 切换120mA负载
- 控制低电平模拟信号
- 高灵敏度，低导通电阻
- 低电平关断状态漏电流
- 高隔离电压5KV（DIP / SMD）
- 无铅且符合RoHS标准
- 湿度敏感度等级1
- 认证：
- UL认证（编号E169586）：UL1577
- C-UL认证（编号E169586）
- VDE认证（编号40020973）：DIN EN60747-5-5
应用领域
- 电信设备（个人计算机、电子记事本）
- 调制解调器
- 电话设备
- 安全设备
- 传感器
- 测量和测试设备
- 工厂自动化设备
- 高速检测机器
