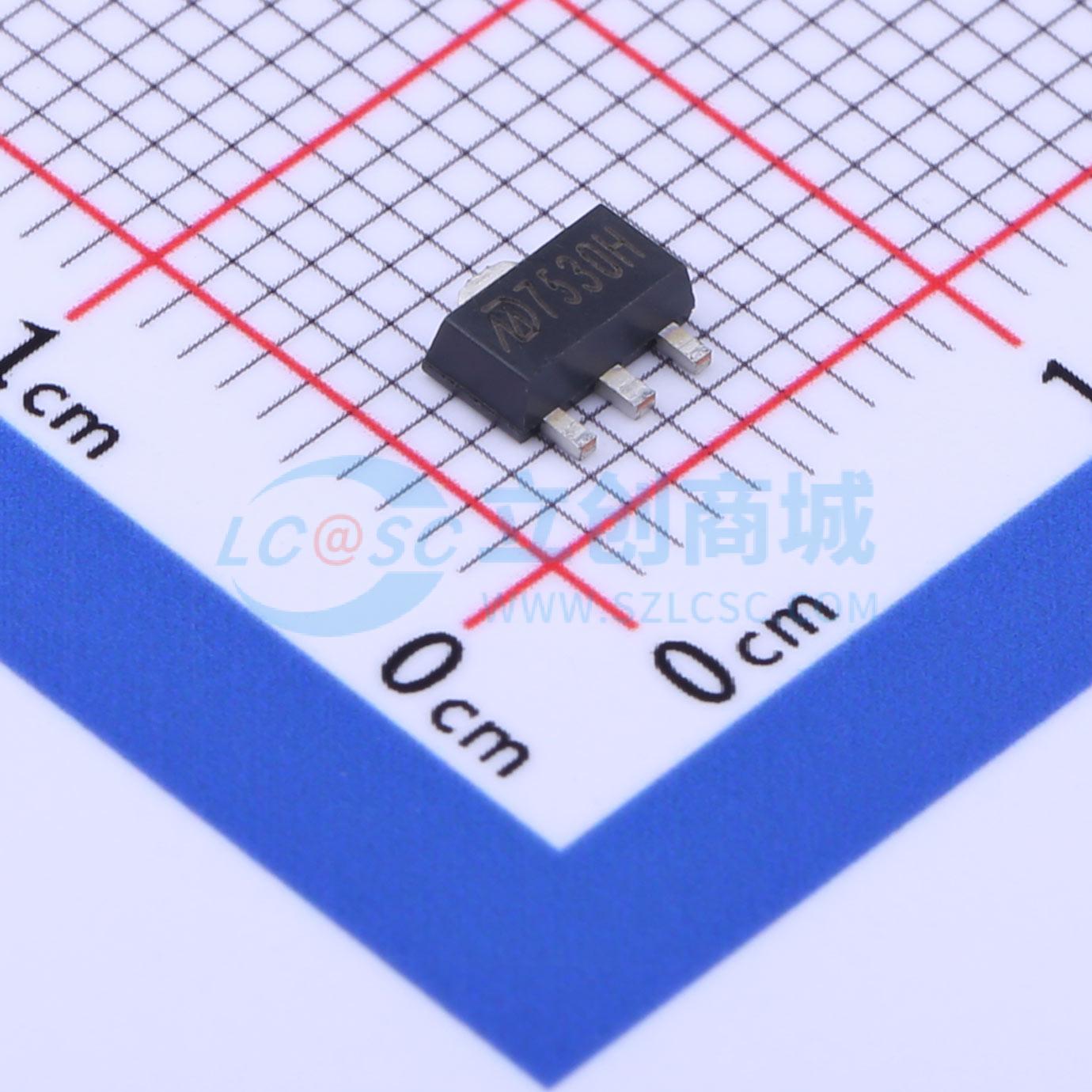

MD7530H
输入30V 输出3V~5V 120mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MD75XXH 系列是使用CMOS 技术开发的低压差，低功耗电流高精度降压稳压电路。由于内置有低通态电阻晶体管，因而输入输出压差低。最高工作电压可达 30V ，适合需要较高耐压的应用电路。
- 品牌名称
- 明达微
- 商品型号
- MD7530H
- 商品编号
- C920455
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
- 立创商城设计参考
- LDO-(4)电源输入30V以上-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 3V | |
| 输出电流 | 120mA | |
| 压差 | 60mV@(10mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.2uA | |
| 特性 | 过热保护；短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MD75XXH 系列是使用CMOS 技术开发的低压差，低功耗电流高精度降压稳压电路。由于内置有低通态电阻晶体管，因而输入输出压差低。最高工作电压可达 30V ，适合需要较高耐压的应用电路。
商品特性
- 输出电压精度高
- 精度 ±3%
- 典型值 5mV/1mA
- 典型值 1.2μA
- 典型值 50PPm/°C
- 30V 保持输出稳压
- 短路电流 180mA
应用领域
- 使用电池供电设备的稳压电源
- 通信设备的稳压电源
- 家电玩具的稳压电源
- 移动电话用的稳压电源
- 便携式医用仪器稳压电源
