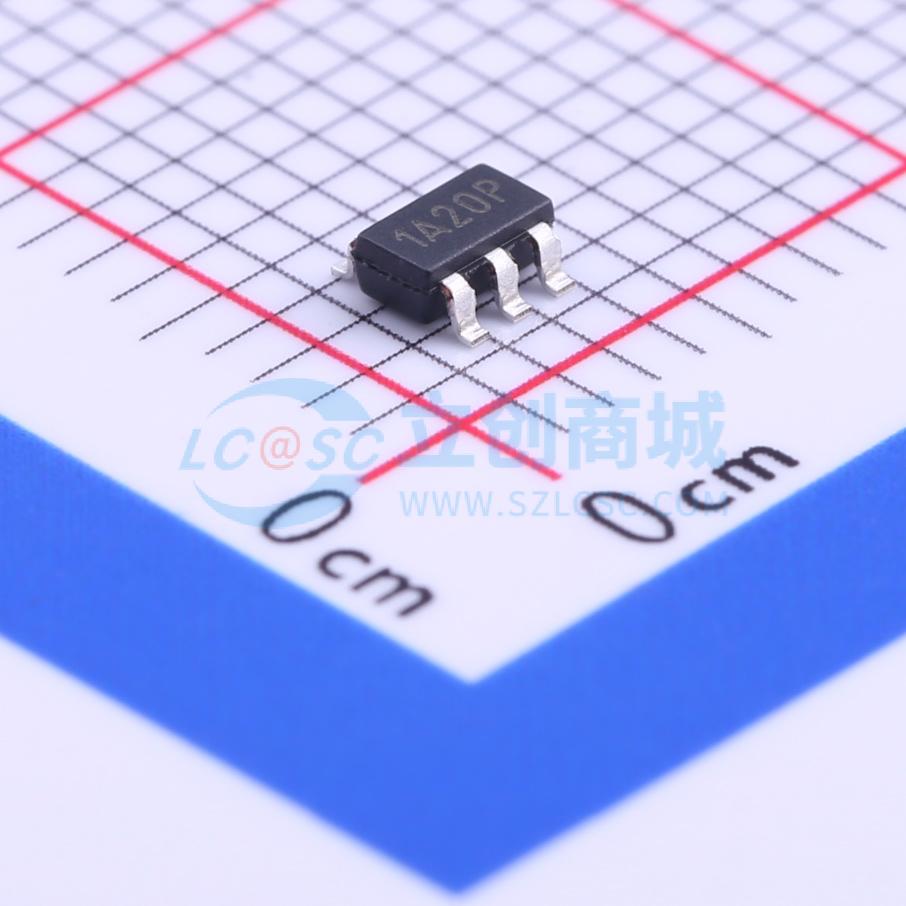

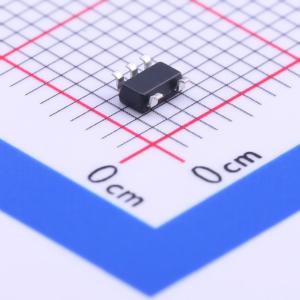

XC6217A332MR-G

XC6217系列是具有绿色运行（GO）功能的精密、低噪声、高速、低压差稳压器。它们采用 Torex 的 CMOS 工艺制造。该系列的性能特点包括高纹波抑制和低压差电压，并且包含一个参考电压源、一个误差放大器、一个电流限制器和一个相位补偿电路。 GO 功能可根据负载电流水平，在高速模式（HS）和省电模式（PS）之间自动切换，从而实现高速运行、低功耗和高效率。GO 切换到输出电流的切换点在 IC 内部固定。当仅需要高速运行时，可通过向 GO 引脚输入高电平信号来固定模式，从而为应用提供最合适的供电电流水平的运行条件。CE 功能可关闭输出，从而大大降低功耗。在此状态下，对于 XC6217 系列 B/D 型，IC 会开启位于 VOUT 和 Vss 引脚之间的内部开关。这种短路使输出电容（CL）上的电荷能够通过内部自动放电电阻放电，结果是 VOUT 引脚迅速回到 VSS 电平。该系列的输出稳定电容（CL）也与低 ESR 陶瓷电容兼容。

• 输出电流：200mA <限制：典型值 250mA>
• 压差电压：当输出电流 Iout = 100mA，输出电压 VOUT = 3.0V 时为 80mV
• 工作电压范围：1.6V ~ 6.0V（0.8V ≤ VOUT ≤ 1.55V），1.8V ~ 6.0V（1.6V ≤ VOUT ≤ 4.0V）
• 输出电压范围：0.80V ~ 4.00V（以 0.05V 递增）
• 精度：±2%（高速模式：VOUT ≥ 2.00V）（标准），±30mV（高速模式：VOUT ≤ 1.95V）（标准），+2.5%， -3.5%（省电模式：VOUT ≥ 2.60V）（标准），+3.5%， -4.5%（省电模式：1.60 ≤ VOUT ≤ 2.55V）（标准），+70mV， -90mV（省电模式：0.80 ≤ VOUT ≤ 1.55V）（标准），+1%（高速模式：VOUT ≥ 2.00V）（高精度），±20mV（高速模式：VOUT ≤ 1.95V）（高精度），+1.5%， -2.5%（省电模式：VOUT ≥ 2.60V）（高精度），+2.5%， -3.5%（省电模式：1.60 ≤ VOUT ≤ 2.55V）（高精度），+50mV， -70mV（省电模式：0.80 ≤ VOUT ≤ 1.55V）（高精度）
• 低功耗：省电模式下典型值 4.5μA，高速模式下典型值 25μA
• 待机电流：小于 0.1μA
• 高纹波抑制：在 1kHz 时为 70dB（高速模式下）
• 低 ESR 电容：1.0μF 陶瓷电容
• 具有绿色运行（GO）功能的稳压器
• CL 高速放电（XC6217B/D）
• 工作环境温度： -40°C ~ +85°C
• 封装：USP - 4D、SOT - 25（XC6217 系列 A/B 型）、SSOT - 24、USPN - 4（XC6217 系列 C/D 型）
• 环保：符合欧盟 RoHS 标准，无铅

• 智能手机/移动电话
• 便携式游戏机
• 数码相机/摄像机
• 数字音频设备
