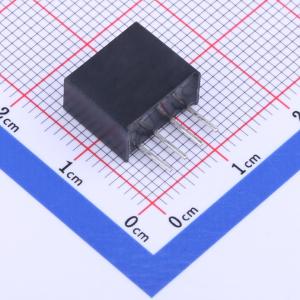

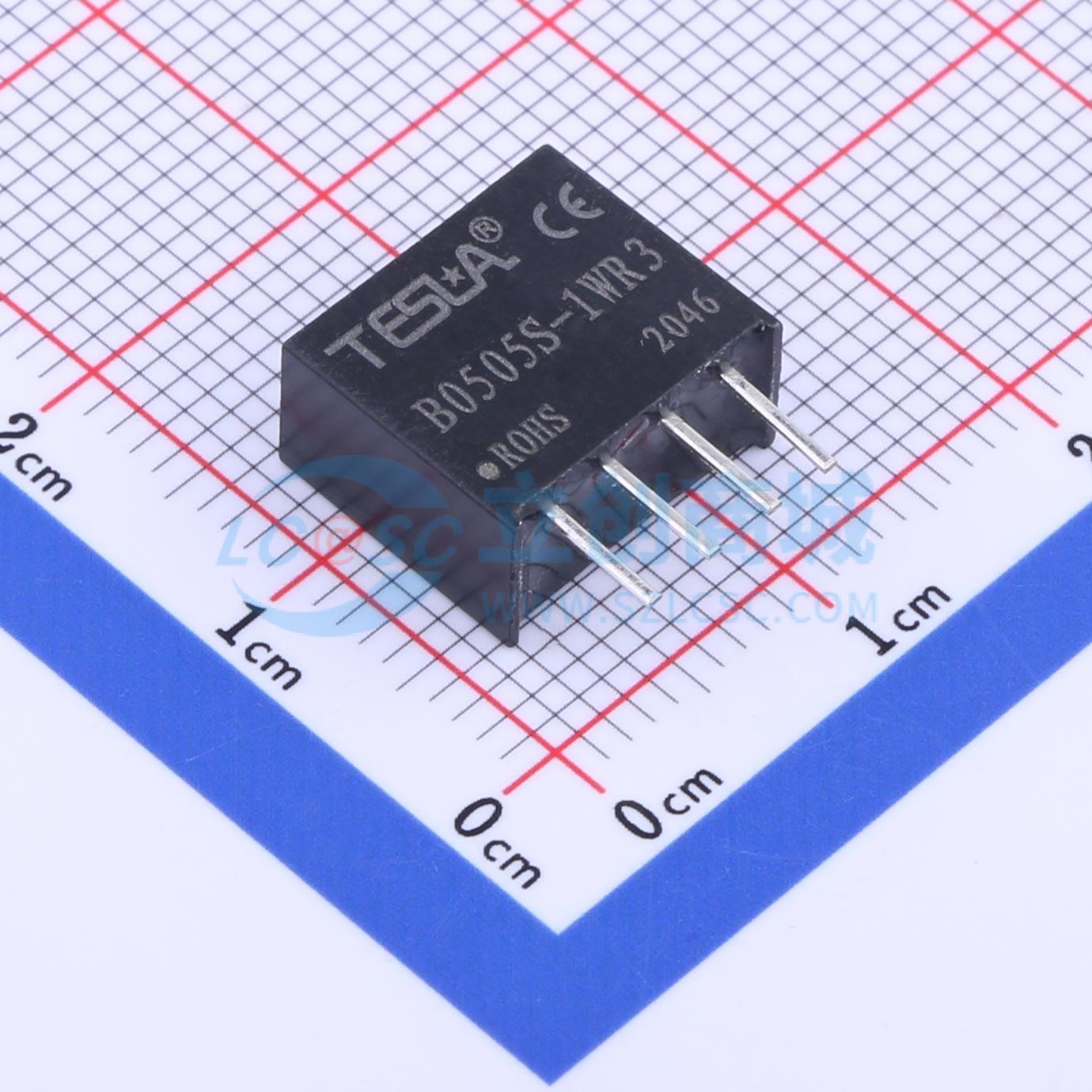

B0505S-1WR3
定电压输入非稳压单输出1W DC-DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 全系列可持续短路保护，容性负载能力更强，容性负载高达2400μF，器件高度集成化，全工况带载能力，轻负载效率更高，更低空载电流，空载电流低至5mA，隔离电压1500VDC，国际标准引脚，纹波小于50mV。B05_S-1WR3 & B05_D-1WR3系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
- 品牌名称
- TESL*A(清远特斯拉)
- 商品型号
- B0505S-1WR3
- 商品编号
- C917675
- 商品封装
- SIP,11.6x6mm
- 包装方式
- 管装
- 商品毛重
- 1.883克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 86% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 2200uF | |
| 隔离电压(Vrms) | 2kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 静态电流(Iq) | 5mA | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 11.6mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm |
商品概述
全系列可持续短路保护，容性负载能力更强，容性负载高达2400μF，器件高度集成化，全工况带载能力，轻负载效率更高，更低空载电流，空载电流低至5mA，隔离电压1500VDC，国际标准引脚，纹波小于50mV。B05_S-1WR3 & B05_D-1WR3系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
商品特性
- 全系列可持续短路保护
- 容性负载能力更强，容性负载高达2400μF
- 器件高度集成化，全工况带载能力
- 轻负载效率更高
- 更低空载电流，空载电流低至5mA
- 隔离电压1500VDC
- 国际标准引脚
- 纹波小于50mV
应用领域
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
