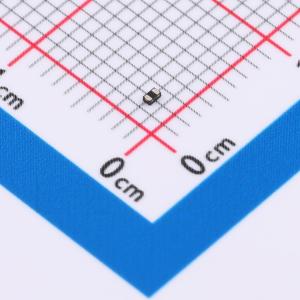

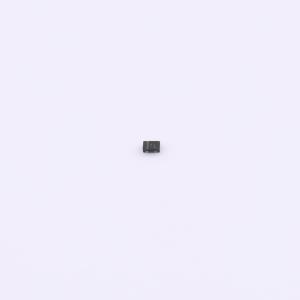

温馨提醒：图片仅供参考，商品以实物为准

VCUT0505B-HD1-GS08

双向ESD 5.5V截止峰值浪涌电流：3.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VCUT0505B-HD1是一款双向对称（BiSy）静电放电（ESD）保护器件，可将正、负过压瞬变箝位到地。VCUT0505B-HD1连接在信号线或数据线与地之间，在规定的工作范围内具有高隔离度（低漏电流、低电容）。由于采用了短引脚和小尺寸的LLP1006-2L封装，线路电感非常低，因此像ESD冲击这样的快速瞬变可以被箝位，且过冲或下冲极小。
品牌名称: VISHAY(威世)
商品型号: VCUT0505B-HD1-GS08
商品编号: C917489
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

VCUT0505B-HD1是一款双向对称（BiSy）静电放电（ESD）保护器件，可将正、负过压瞬变箝位到地。VCUT0505B-HD1连接在信号线或数据线与地之间，在规定的工作范围内具有高隔离度（低漏电流、低电容）。由于采用了短引脚和小尺寸的LLP1006-2L封装，线路电感非常低，因此像ESD冲击这样的快速瞬变可以被箝位，且过冲或下冲极小。

商品特性

超紧凑的LLP1006-2L封装
封装高度低，<0.4 mm
单线路ESD保护e4
工作范围± 5 V
低漏电流lR <0.1 μA
符合RoHS标准
低负载电容CD = 18 pF
无卤
静电放电抗扰度符合IEC 61000-4-2标准，接触放电± 20 kV
空气放电± 25 kV
可通过标准视觉检查进行焊接检测，无需X射线
引脚镀层为NiPdAu（e4），无晶须生长
e4 - 贵金属（如Ag、Au、NiPd、NiPdAu）（无Sn）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(8000个/圆盘，最小起订量 5 个)

个

起订量：5 个8000个/圆盘

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.5V
	钳位电压	16V
	峰值脉冲电流(Ipp)	3.5A@8/20us
	峰值脉冲功率(Ppp)	56W
	击穿电压	7V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	18pF
