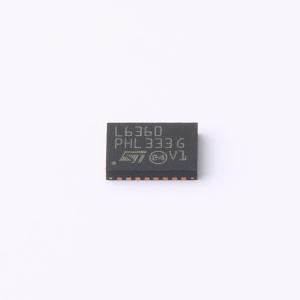

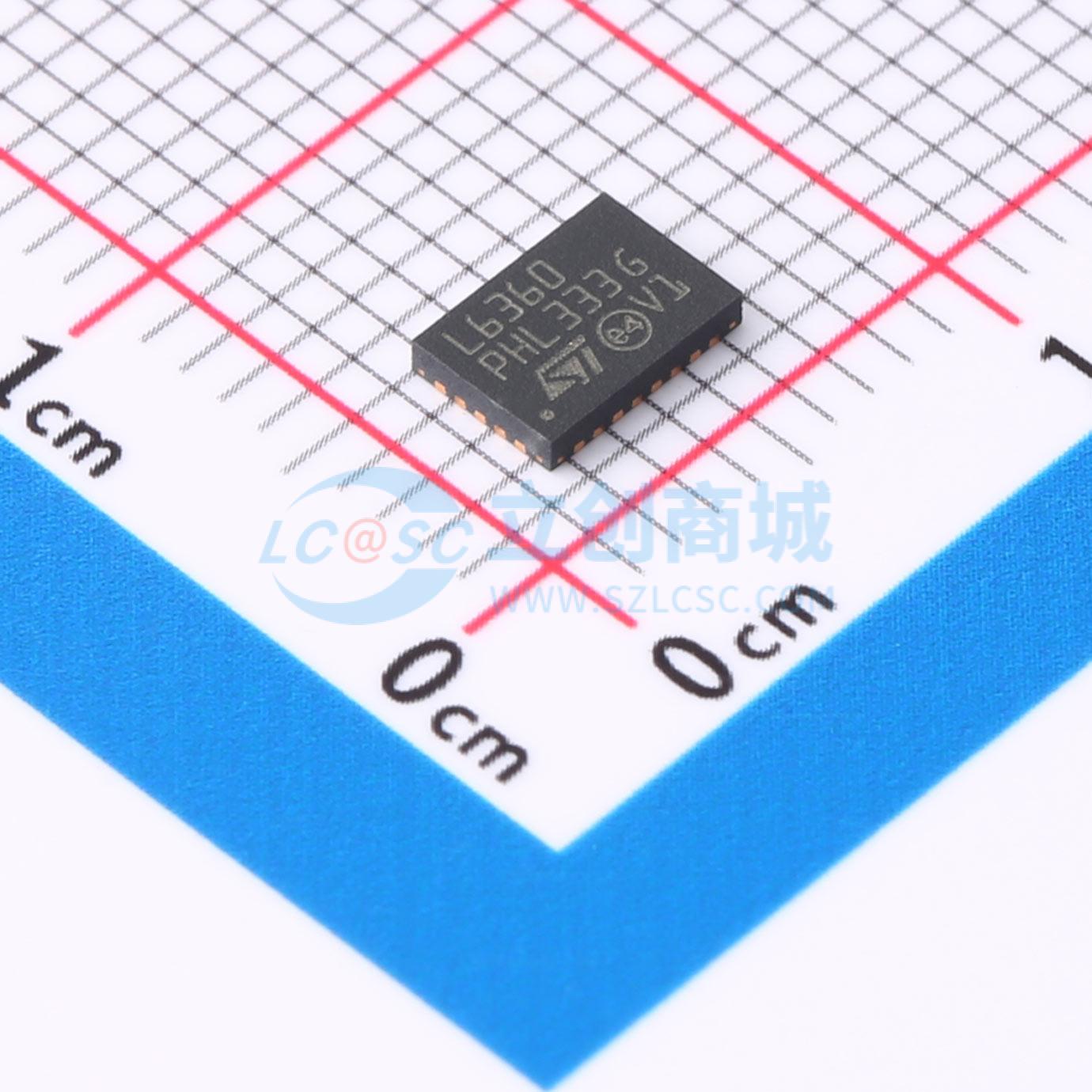

L6360TR

IO-Link通信主收发器IC

描述: 支持COM1 (4.8 kbaud), COM2 (38.4 kbaud) 和 COM3 (230.4 kbaud) 模式的IO-Link主端口。
品牌名称: ST(意法半导体)
商品型号: L6360TR
商品编号: C917341
商品封装: VFQFPN-26-EP(3.5x5)
包装方式: 编带
商品毛重: 0.08克(g)

商品概述

L6360 是一款单片IO-Link主端口，符合PHY2（3线）标准，支持COM1（4.8 kbaud）、COM2（38.4 kbaud）和COM3（230.4 kbaud）模式。C/Q0输出级是可编程的：高侧、低侧或推挽；还可以编程截止电流、截止电流延时和重启延时。结合热关断和自动重启功能，截止电流和截止电流延时可以保护设备免受过载和短路的影响。C/Q0和L+输出级能够驱动电阻性、电感性和电容性负载。可以驱动高达10 mJ的电感性负载。监控电源电压并检测低压条件。L6360通过PHY2（C/Q0引脚）传输从主机微控制器通过USART（IN C/Q0引脚）接收到的数据，或将从PHY2（C/Q0引脚）接收到的数据传输到USART（OUT C/Q0引脚）。为了实现对IC的完全控制、配置和监控（即存储在状态寄存器中的故障条件），系统微控制器与L6360之间的通信基于快速模式的2线I2C。L6360有九个寄存器来管理可编程参数和IC的状态。监控的故障条件包括：L+线路、过温、C/Q过载、线性稳压器欠压和奇偶校验。内部LED驱动电路以开漏配置提供两个可编程序列来驱动两个LED。

商品特性

供电电压范围从18 V到32.5 V
可编程输出级：高端、低端或推挽（<2 Ω）
高达500 mA的L+保护高端驱动器
支持COM1、COM2和COM3模式
额外的IEC61131-2类型1输入
通过电流限制和可编程切断电流实现短路和过流输出保护
3.3 V / 5 V，50 mA线性稳压器
5 mA IO-Link数字输入
用于IC控制、配置和诊断的快速模式I2C
诊断双LED序列发生器和驱动器
与5 V和3.3 V兼容的I/O
过电压保护（>36 V）
过热保护
ESD保护
微型VFQFPN 26L (3.5x5x1 mm)封装

应用领域

工业传感器
工厂自动化
过程控制

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C；USART
	数据速率	-

	属性	参数值
	工作电压	18V~32.5V
	工作温度	-40℃~+125℃
