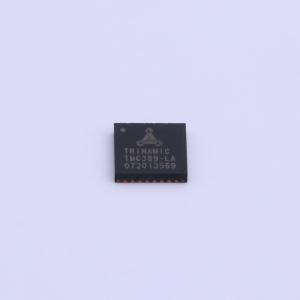

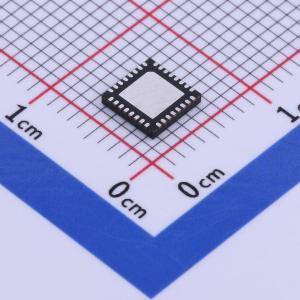

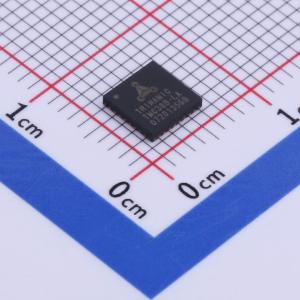

TMC389-LA
TMC389-LA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TRINAMIC
- 商品型号
- TMC389-LA
- 商品编号
- C915800
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 集成开关 | - | |
| 工作温度 | -40℃~+125℃ |
商品特性
- TMC389是一款高效节能的三相步进电机驱动器，适用于高分辨率微步进应用。
- 集成低共振三相斩波器，确保电机安静运行。
- 步进和方向接口，使用简便。
- SPI管理接口，可进行参数设置和诊断。
- TMC389可直接驱动3个外部N/P通道双MOSFET，电机电流最高可达8A，电压最高可达60V。
- 保护和诊断功能可进一步降低系统成本，提高可靠性。
- 使用步进/方向接口或20位SPI接口，最多可实现171个微步（256个正弦波步）。
- 高精度无传感器电机负载测量功能stallGuard2。
- 自动负载相关电机电流调节功能coolStep，实现高效节能和低温运行，最多可节省75%的能耗！
- 内部微步外推功能，可在低频步进输入时实现256波步的平滑度。
- 双边沿步进选项可降低步进频率要求，例如用于光耦合器。
- 使用外部N&P通道MOSFET对，电机电流最高可达8A。
- 同步整流可减少晶体管发热。
- 工作电压（峰值）为9V至60V。
- 3.3V或5V接口。
- QFN32封装，解决方案极为小巧，散热性能卓越。
- 电磁兼容性优化的电流控制栅极驱动器，栅极电流最高可达45mA。
- 集成过流、接地短路和过温保护及诊断功能。
应用领域
- 精密三相步进电机驱动
- 舞台照明
- 医疗应用
- 光学应用
- 机器人技术
