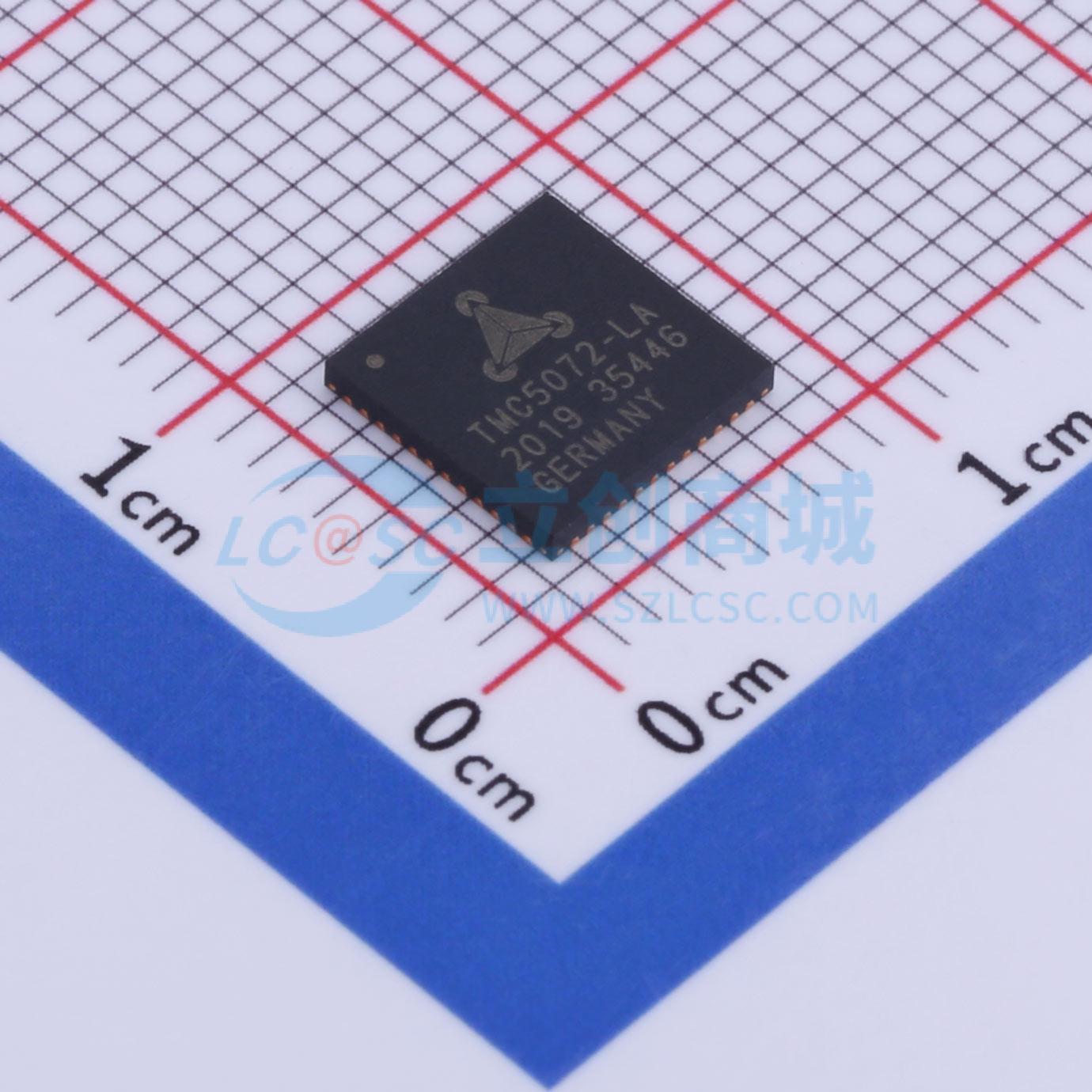

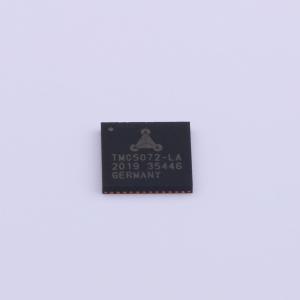

TMC5072-LA-T

1.1A 26V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMC5072是一款具备串行通信接口的双路高性能步进电机控制器和驱动IC。它将用于自动目标定位的灵活斜坡发生器与业界最先进的步进电机驱动器相结合。基于 Trinamic 先进的 stealthChop 斩波器，该驱动器可确保在实现最高效率和最佳电机转矩的同时，实现绝对无噪音运行。高度集成、高能效和小尺寸设计，使系统能够实现小型化和可扩展性，从而提供经济高效的解决方案。该完整解决方案在提供同类最佳性能的同时，将学习成本降至最低。
品牌名称: TRINAMIC
商品型号: TMC5072-LA-T
商品编号: C915799
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

TMC5072是一款具备串行通信接口的双路高性能步进电机控制器和驱动IC。它将用于自动目标定位的灵活斜坡发生器与业界最先进的步进电机驱动器相结合。基于 Trinamic 先进的 stealthChop 斩波器，该驱动器可确保在实现最高效率和最佳电机转矩的同时，实现绝对无噪音运行。高度集成、高能效和小尺寸设计，使系统能够实现小型化和可扩展性，从而提供经济高效的解决方案。该完整解决方案在提供同类最佳性能的同时，将学习成本降至最低。

商品特性

两路两相步进电机
驱动能力高达 2×1.1A 线圈电流（2×1.5A 峰值）
可选择单电机 2.2A（3A 峰值）并行驱动
配备 SixPoint™ 斜坡的运动控制器
电压范围 4.75…26V DC
SPI 和单总线 UART
双编码器接口和每轴 2 个参考开关输入
最高分辨率可达每整步 256 微步
stealthChop™ 实现超静音运行和平稳运动
spreadCycle™ 高动态电机控制斩波器
dcStep™ 负载相关速度控制
stallGuard2™ 高精度无传感器电机负载检测
coolStep™ 电流控制，节能高达 75%
被动制动和自由运转模式
全面保护与诊断功能
紧凑尺寸，7×7mm² QFN48 封装

应用领域

闭路电视、安防
办公自动化
天线定位
定日镜控制器
电池供电应用
自动取款机、现金循环机、销售点终端
实验室自动化
液体处理
医疗领域
打印机和扫描仪
泵和阀门

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	4.75V~26V
	输出电流	1.1A
	驱动类型	双极驱动

	属性	参数值
	步长细分	256
	接口类型	-
	集成开关	-
	工作温度	-40℃~+125℃
