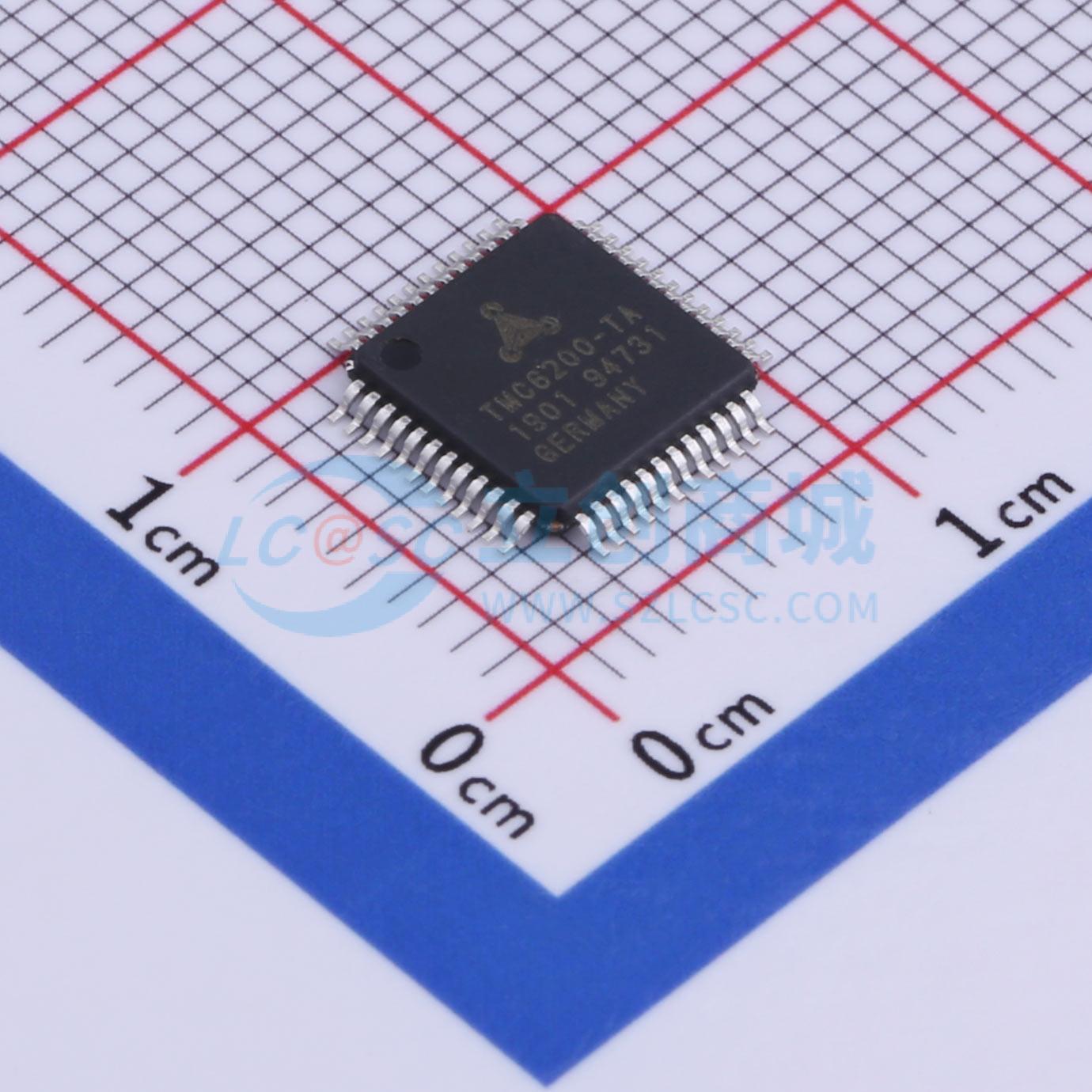

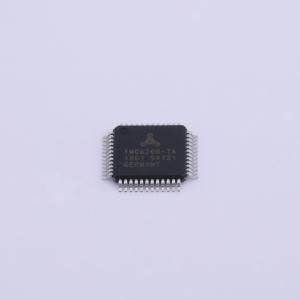

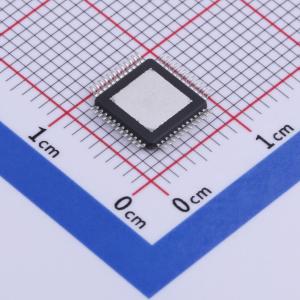

TMC6200-TA

通用高压 BLDC/PMSM/伺服 MOSFET 三路半桥栅极驱动器，具备在线电机电流检测功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMC6200是一款用于永磁同步电机（PMSM）伺服或无刷直流（BLDC）电机的高功率栅极驱动器。它使用六个外部MOSFET和两个或三个检测电阻，集成了适用于12V、24V或48V的PMSM驱动系统的整个高压部分，包括具有可编程放大功能的在线电流检测放大器。它可以驱动功率从瓦到千瓦不等的各种电机
品牌名称: TRINAMIC
商品型号: TMC6200-TA
商品编号: C915798
商品封装: TQFP-48-EP(7x7)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

TMC6200是一款用于永磁同步电机（PMSM）伺服或无刷直流（BLDC）电机的高功率栅极驱动器。它使用六个外部MOSFET和两个或三个检测电阻，集成了适用于12V、24V或48V的PMSM驱动系统的完整高压部分，包括具有可编程放大功能的在线电流检测放大器。它可以驱动功率从瓦到千瓦的各种电机。软件控制的驱动强度可实现系统内电磁兼容性（EME）优化。可编程安全特性（如短路检测和过温阈值）以及用于诊断的SPI接口，可实现坚固可靠的设计。使用TMC6200构建具有全面保护和诊断功能的耐用驱动器时，所需的外部组件数量最少。

商品特性

适用于三相电机，线圈电流最高可达100A（外部MOSFET）
电压范围：8…60V DC
栅极驱动电流可编程：0.5A / 1A / 1.5A
通过SPI接口实现全面保护和诊断功能
3个具有可编程增益（5、10、20）的浮动检测放大器
栅极关断驱动，低侧（LS）电阻为1Ω，高侧（HS）电阻为1.3Ω，确保安全关断
支持SPI和独立运行模式
电荷泵，可实现100%占空比运行
可选的先断后通（BBM）逻辑，用于单线控制
可编程的短路和过载电流阈值及重试功能
可编程控制接口，支持三线或六线驱动
全面保护和诊断功能
采用紧凑的TQFP48封装
引脚间距加倍，确保高压下安全运行

应用领域

PMSM磁场定向控制（FOC）驱动器和BLDC电机
工业驱动器
工厂自动化
实验室自动化
机器人技术
数控机床
纺织机械
泵
监控摄像头
家庭自动化
打印机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	否
	半桥数量	3

	属性	参数值
	输出电流	100A
	工作电压	8V~60V
	接口类型	SPI
	工作温度	-40℃~+125℃
