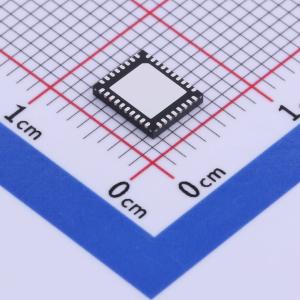

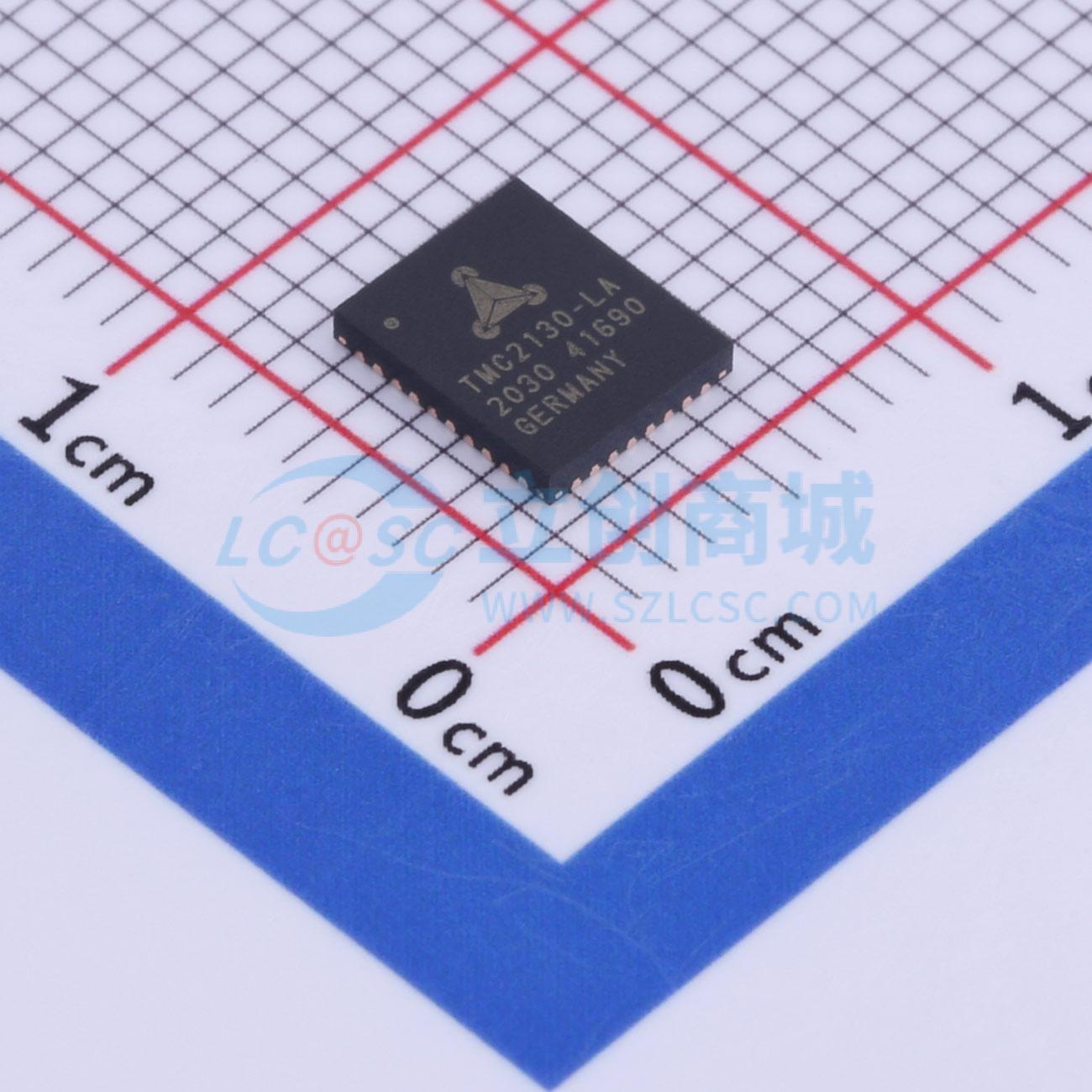

TMC2130-LA-T
1.2A 46V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMC2130是一款用于两相步进电机的高性能驱动IC。标准SPI和STEP/DIR接口简化了通信。TRINAMIC先进的StealthChop斩波器可确保无噪音运行，同时实现最高效率和最佳电机扭矩。CoolStep功能可将能耗降低多达75%。DcStep能在无失步的情况下尽可能快速驱动高负载。集成功率MOSFET可处理每相绕组高达1.2A RMS（QFN封装）/1.4A RMS（TQFP封装）的电机电流，或每相绕组2.5A的短时峰值电流。保护和诊断功能支持稳定可靠的运行。该行业最先进的步进电机驱动器可实现小型化设计，减少外部元件数量，从而提供经济高效且极具竞争力的解决方案。
- 品牌名称
- TRINAMIC
- 商品型号
- TMC2130-LA-T
- 商品编号
- C915795
- 商品封装
- QFN-36-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 4.75V~46V | |
| 输出电流 | 2A | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 256 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TMC2130是一款用于两相步进电机的高性能驱动IC。标准SPI和STEP/DIR接口简化了通信。TRINAMIC先进的StealthChop斩波器可确保无噪音运行，同时实现最高效率和最佳电机扭矩。CoolStep功能可将能耗降低多达75%。DcStep能在无失步的情况下尽可能快速驱动高负载。集成功率MOSFET可处理每相绕组高达1.2A RMS（QFN封装）/1.4A RMS（TQFP封装）的电机电流，或每相绕组2.5A的短时峰值电流。保护和诊断功能支持稳定可靠的运行。该行业最先进的步进电机驱动器可实现小型化设计，减少外部元件数量，从而提供经济高效且极具竞争力的解决方案。
商品特性
- 支持每相绕组电流高达2.0A（峰值2.5A）的两相步进电机
- 带微步插值MicroPlyer™的Step/Dir接口
- SPI接口
- 电压范围4.75…46V DC
- 最高分辨率为每整步256微步
- StealthChop™技术，实现极安静运行和平稳运动
- spreadCycle™高动态电机控制斩波器
- DcStep™负载相关速度控制
- StallGuard2™高精度无传感器电机负载检测
- CoolStep™电流控制，节能高达75%
- 集成电流检测选项
- 被动制动和续流模式
- 全面保护与诊断功能
- 小尺寸5×6mm² QFN36封装或TQFP48封装
应用领域
- 纺织、缝纫机
- 工厂与实验室自动化
- 3D打印机
- 液体处理
- 医疗
- 办公自动化
- 闭路电视、安防
- 自动取款机、现金循环机
- 销售点系统
- 泵和阀门
