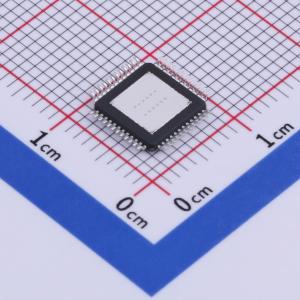

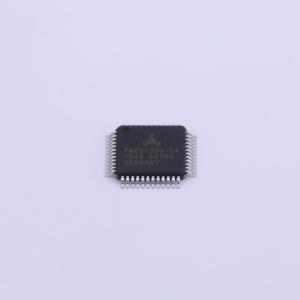

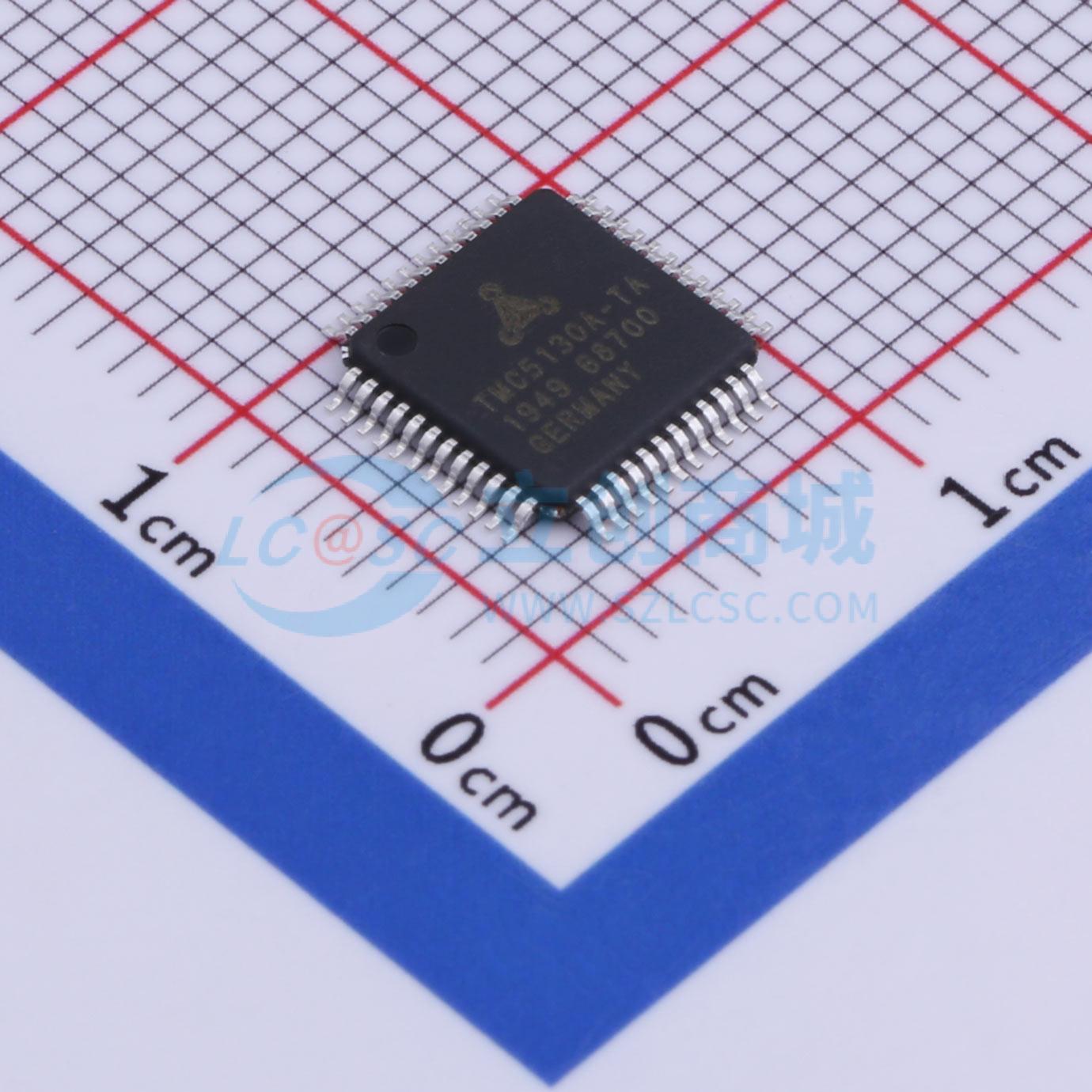

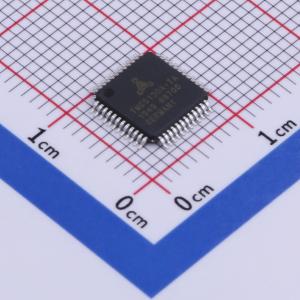

温馨提醒：图片仅供参考，商品以实物为准
TMC5130A-TA
1.4A 46V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TRINAMIC
- 商品型号
- TMC5130A-TA
- 商品编号
- C915794
- 商品封装
- TQFP-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - | |
| 步长细分 | 256 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 集成开关 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
TMC5130A是一款具备串行通信接口的高性能步进电机控制器和驱动IC。它将用于自动目标定位的灵活斜坡发生器与业界最先进的步进电机驱动器相结合。基于TRINAMIC先进的StealthChop斩波器，该驱动器可确保在实现最高效率和最佳电机转矩的同时，实现绝对无噪音运行。高度集成、高能效和小尺寸设计，使系统能够小型化和可扩展，从而实现经济高效的解决方案。完整的解决方案在提供同类最佳性能的同时，将学习成本降至最低。对于更高电流的应用，请使用寄存器兼容的TMC5160驱动IC。
商品特性
- 支持两相步进电机，线圈电流高达2A（峰值2.5A）
- 带SixPoint™斜坡的运动控制器
- 带微步插补MicroPlyer™的步进/方向接口
- 电压范围4.75…46V DC
- SPI和单总线UART
- 编码器接口和2个参考开关输入
- 最高分辨率为每整步256微步
- StealthChop™实现极安静运行和平滑运动
- SpreadCycle™高动态电机控制斩波器
- DcStep™负载相关速度控制
- StallGuard2™高精度无传感器电机负载检测
- CoolStep™电流控制，节能高达75%
- 集成电流检测选项
- 被动制动和续流模式
- 全面保护与诊断功能
- 采用7×7mm² TQFP48紧凑型封装
应用领域
- 纺织、缝纫机
- 实验室与工厂自动化
- 3D打印机
- 液体处理
- 医疗领域
- 办公自动化
- 闭路电视、安防
- 自动取款机、现金循环机
- 销售点系统
- 泵和阀门
- 定日镜控制器
