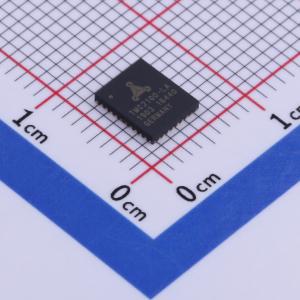

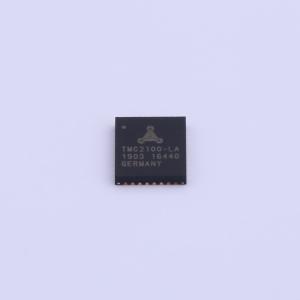

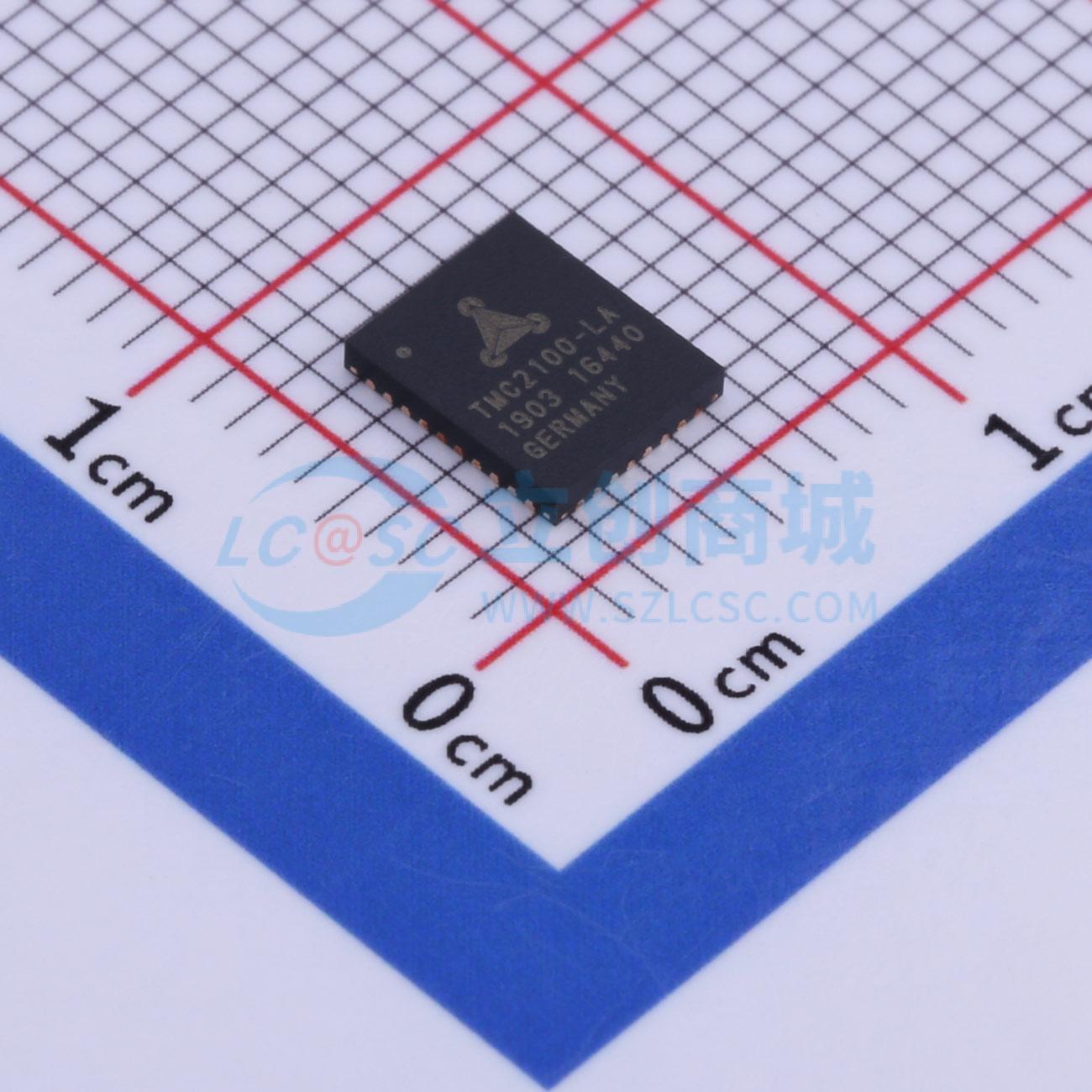

温馨提醒：图片仅供参考，商品以实物为准

TMC2100-LA-T

1.2A 46V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TRINAMIC
商品型号: TMC2100-LA-T
商品编号: C915793
商品封装: QFN-36-EP(5x6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

TMC2100是一款独立驱动IC。这款小巧智能的两相步进电机独立驱动器仅需七个引脚即可完成配置，同时具备市场领先的特性，无需与CPU交互。可通过步进和方向信号驱动电机。TRINAMIC先进的StealthChop斩波器确保电机在高效运行的同时实现无噪音运转，并提供最佳电机转矩。集成功率MOSFET可连续处理每相高达1.2A RMS（QFN封装）/ 1.4A RMS（TQFP封装）的电机电流。为节省能源，TMC2100具备静止电流降低功能。保护和诊断特性支持稳定可靠的运行。TMC2100可实现外部元件数量少的小型化设计，提供经济高效且极具竞争力的解决方案。

商品特性

支持线圈电流高达2.0A（峰值2.5A）的两相步进电机
独立驱动器
带微步插补的步进/方向接口
MicroPlyer™
电压范围4.75…46 V DC
每整步最高分辨率达256微步
StealthChop™技术，实现超静音运行和平稳运动
SpreadCycle™高动态电机控制斩波器
集成电流检测选项
静止电流降低功能
全面保护与诊断（两个输出）
小尺寸5×6 mm² QFN36封装或TQFP48封装

应用领域

3D打印机
纺织、缝纫机
办公自动化
消费、家居
闭路电视、安防
自动取款机、现金循环机
销售点系统
打印机与扫描仪

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	输出电流	-
	步长细分	256

	属性	参数值
	接口类型	-
	集成开关	-
	工作温度	-40℃~+125℃
