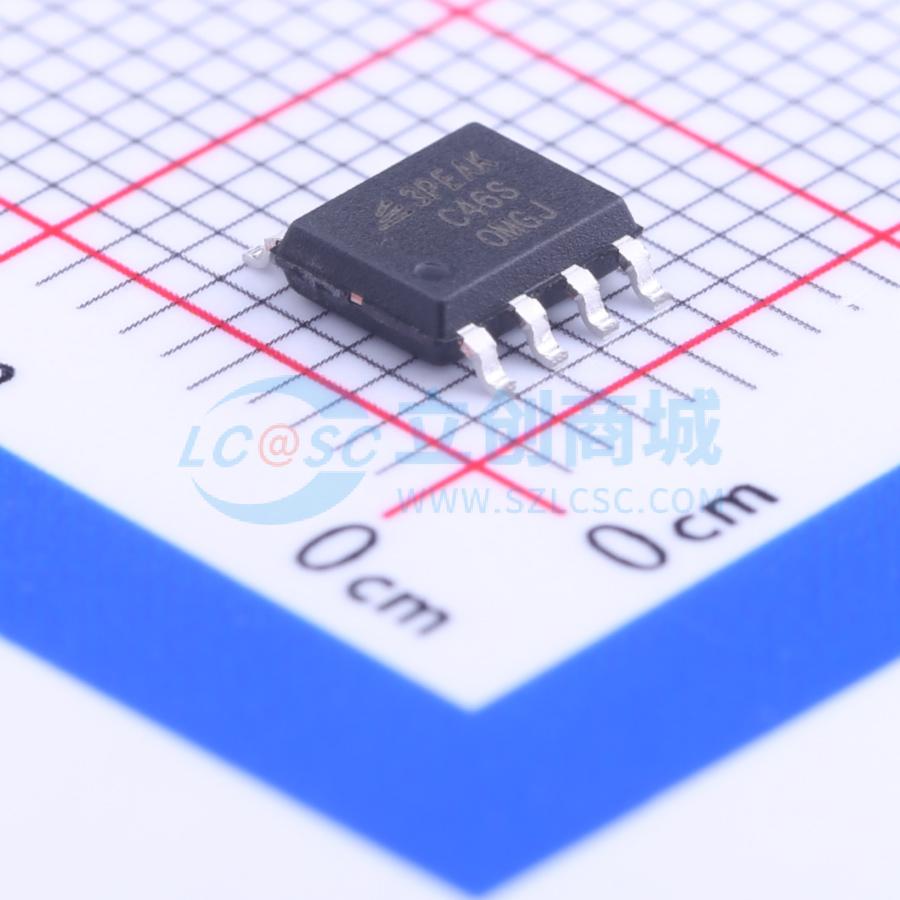

温馨提醒：图片仅供参考，商品以实物为准
LMV393TP-SR
通用型、1.8V、轨到轨输入、漏极开路输出比较器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV331 - 393 是适用于便携式消费产品电路设计的高性价比解决方案，在这些应用中，低电压运行、低功耗、节省空间和低成本是主要设计指标。LMV331TP 为单比较器，LMV393TP 为双比较器，二者均为开漏输出比较器，具备极高的灵活性。这些芯片采用了专有的专利设计技术，实现了高速（120ns 高到低传播延迟）和低功耗（每个比较器的静态电流为 40μA）的结合
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LMV393TP-SR
- 商品编号
- C97672
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 600uV | |
| 输入偏置电流(Ib) | 6pA | |
| 传播延迟(tpd) | 120ns | |
| 滞后电压(Vhys) | 6mV | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 开漏 | |
| 输出模式 | - |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 40uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 0.9V~2.75V；-2.75V~-0.9V | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 4pA | |
| 响应时间(tr) | 5ns |
商品概述
LMV331 - 393 是便携式消费产品电路设计的高性价比解决方案，适用于对低电压运行、低功耗、节省空间和价格有主要要求的应用场景。LMV331TP 为单比较器，LMV393TP 为双比较器，二者均为开漏输出比较器，具备极高的灵活性。 这些芯片采用了专有和专利设计技术，实现了高速（120ns 高到低传播延迟）与低功耗（每个比较器 40μA 静态电流）的结合。这些比较器针对 1.8V 低功耗单电源应用进行了优化，具有超过轨到轨的输入操作能力，也可在 ±0.9V 至 ±2.75V 双电源下工作。输入共模电压范围可低于地电位 200mV 并高于电源电压 200mV，支持对地电位和电源的检测。内部输入迟滞消除了因内部输入噪声电压引起的输出切换，降低了电流消耗。 LMV331 单比较器采用微型 SC70 封装，适用于对空间要求苛刻的设计。所有芯片的工作温度范围为 -40°C 至 +85°C。
商品特性
- 最低 1.8V 电源电压：1.8V 至 5.5V
- 低电源电流：每通道 40μA
- 高到低传播延迟：120ns
- 内部迟滞确保清晰切换
- 失调电压：最大 ±3.5mV
- 失调电压温度漂移：0.5μV/°C
- 输入偏置电流：典型值 6pA
- 输入共模范围扩展 200mV
- 过驱动输入无相位反转
- 开漏输出，灵活性高
- 提供环保、节省空间的 SC70 封装
应用领域
- 峰值和过零检测器
- 阈值检测器/鉴别器
- 地电位或电源线检测
- 逻辑电平转换
- 窗口比较器
- 红外接收器
- 时钟和数据信号恢复
- 电信、便携式通信
- 便携式和电池供电系统
