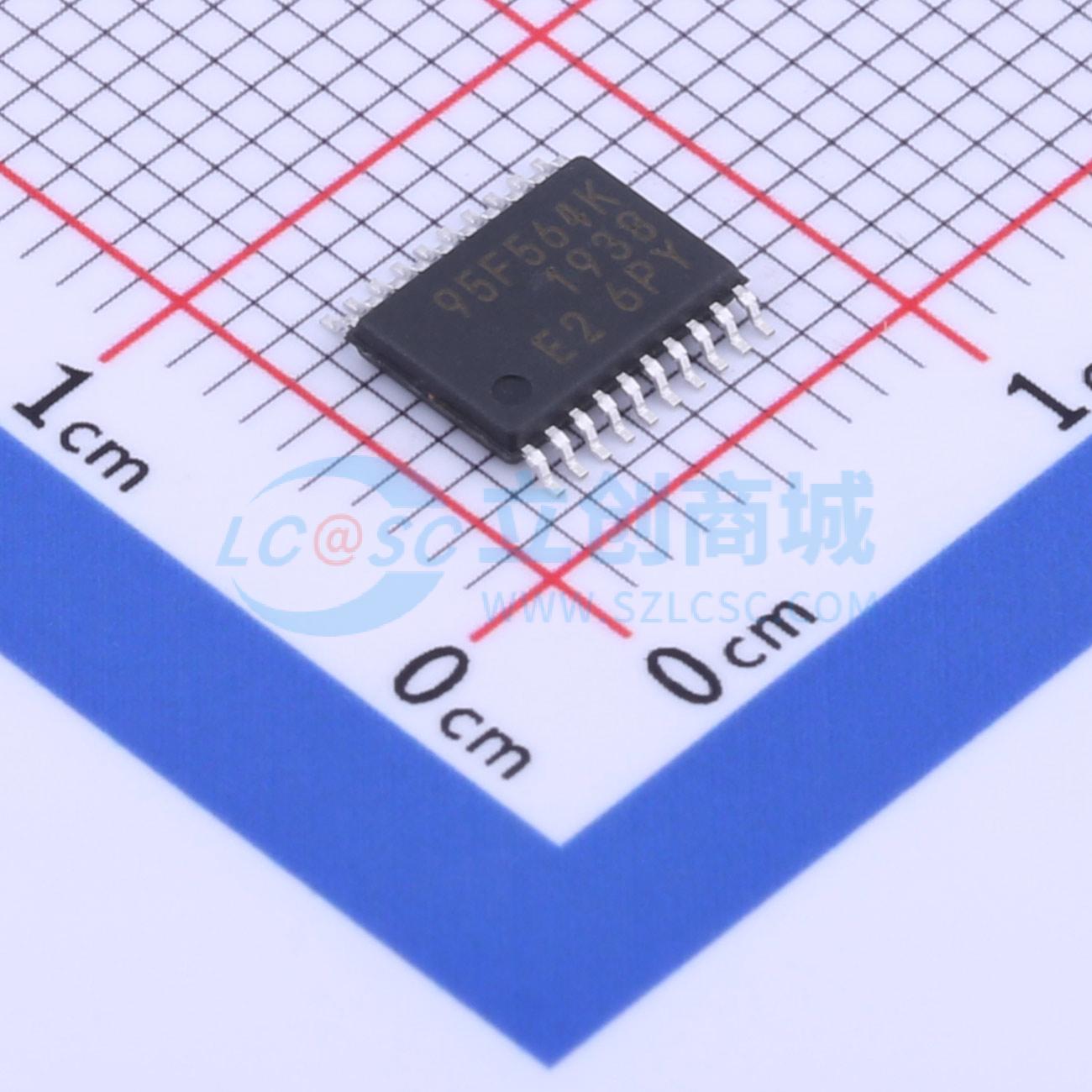

温馨提醒：图片仅供参考，商品以实物为准
MB95F564KPFT-G-UNE2
MB95F564KPFT-G-UNE2
SMT扩展库PCB免费打样
- 商品型号
- MB95F564KPFT-G-UNE2
- 商品编号
- C914917
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.563克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | F2MC-8FX | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 20KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 496Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 17 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 外置 | |
| 工作电压 | 2.4V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
MB95560H/570H/580H 系列是一系列通用的单片微控制器。除了紧凑的指令集外，该系列微控制器还包含多种外围资源。
-
F2MC-8FX CPU 核心
- 针对控制器优化的指令集
- 乘法和除法指令
- 16位算术运算
- 位测试分支指令
- 位操作指令等
-
时钟
- 可选的主时钟源
- 主振荡时钟（最高16.25 MHz，最大机器时钟频率：8.125 MHz）
- 外部时钟（最高32.5 MHz，最大机器时钟频率：16.25 MHz）
- 主CR时钟（4 MHz ±2%）
- 当PLL倍频率为2时，主CR时钟频率为8 MHz。
- 当PLL倍频率为2.5时，主CR时钟频率为10 MHz。
- 当PLL倍频率为3时，主CR时钟频率为12 MHz。
- 当PLL倍频率为4时，主CR时钟频率为16 MHz。
- 可选的副时钟源
- 副振荡时钟（32.768 kHz）
- 外部时钟（32.768 kHz）
- 副CR时钟（典型值：100 kHz，最小值：50 kHz，最大值：150 kHz）
- 可选的主时钟源
-
定时器
- 8/16位复合定时器 X2 通道（某些型号只有一个通道）
- 时间基准定时器 X1 通道
- 监视预分频器 X1 通道
-
LIN-UART
- 全双工双缓冲
- 支持时钟同步串行数据传输和时钟异步串行数据传输
-
外部中断
- 边沿检测中断（可选择上升沿、下降沿或双边沿）
- 可用于从不同的低功耗（待机）模式唤醒设备
-
8/10位 A/D 转换器
- 可选择8位或10位分辨率
-
低功耗（待机）模式
- 停止模式
- 睡眠模式
- 监视模式
- 时间基准定时器模式
- 在待机模式下，设备可以进入普通待机模式或深度待机模式
-
I/O 端口
- MB95F562H/F563H/F564H（最大 I/O 端口数：16）
- 通用 I/O 端口（CMOS I/O）：15
- 通用 I/O 端口（N-ch 开漏）：1
- MB95F562K/F563K/F564K（最大 I/O 端口数：17）
- 通用 I/O 端口（CMOS I/O）：15
- 通用 I/O 端口（N-ch 开漏）：2
- MB95F572H/F573H/F574H（最大 I/O 端口数：4）
- 通用 I/O 端口（CMOS I/O）：3
- 通用 I/O 端口（N-ch 开漏）：1
- MB95F572K/F573K/F574K（最大 I/O 端口数：5）
- 通用 I/O 端口（CMOS I/O）：3
- 通用 I/O 端口（N-ch 开漏）：2
- MB95F582H/F583H/F584H（最大 I/O 端口数：12）
- 通用 I/O 端口（CMOS I/O）：11
- 通用 I/O 端口（N-ch 开漏）：1
- MB95F582K/F583K/F584K（最大 I/O 端口数：13）
- 通用 I/O 端口（CMOS I/O）：11
- 通用 I/O 端口（N-ch 开漏）：2
- MB95F562H/F563H/F564H（最大 I/O 端口数：16）
-
1-wire 串行控制
- 支持串行写入（异步模式）
-
硬件/软件看门狗定时器
- 内置硬件看门狗定时器
- 内置软件看门狗定时器
-
低压检测复位电路
- 内置低压检测器
