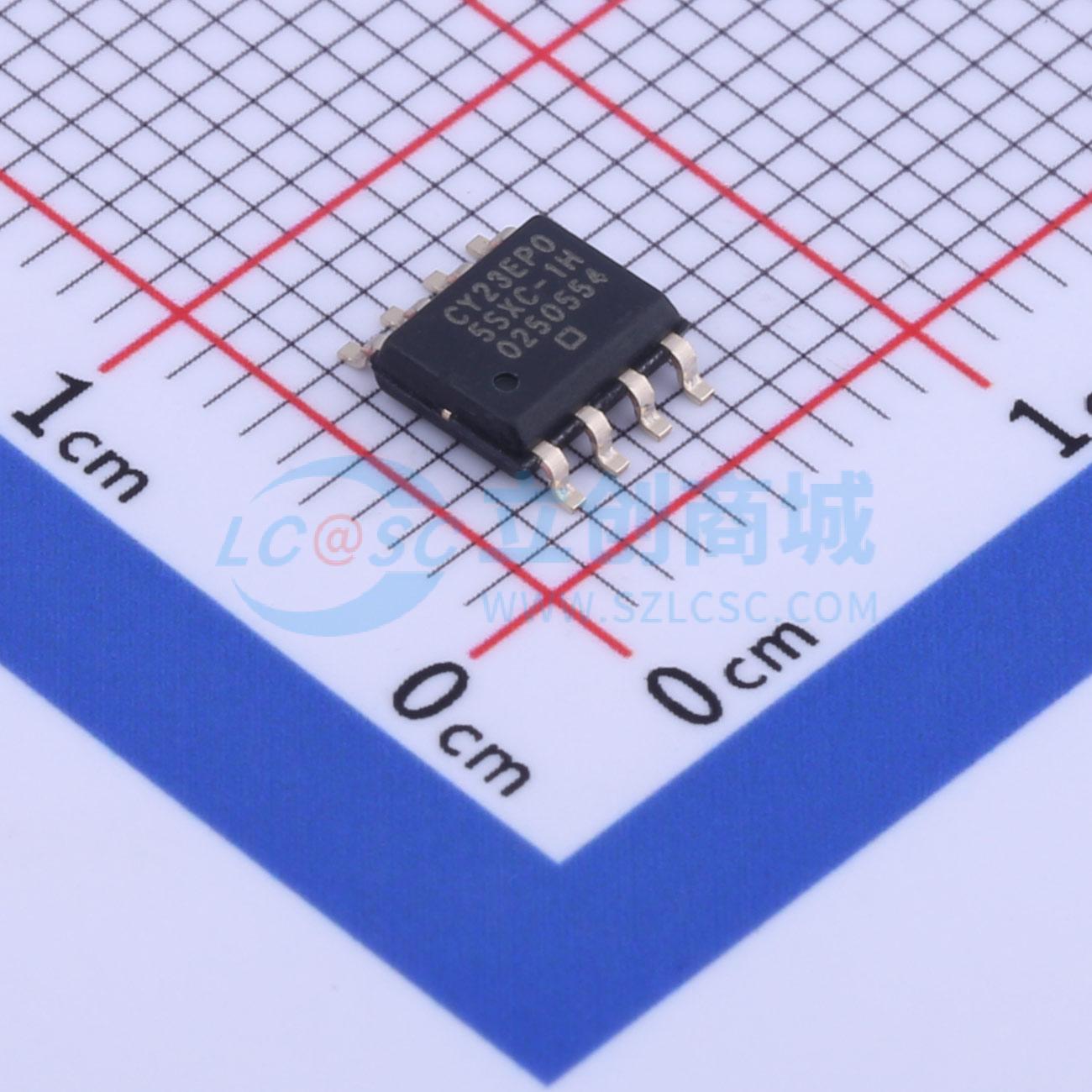

CY23EP05SXC-1HT

CY23EP05是一款2.5 V或3.3 V零延迟缓冲器，旨在分配低抖动高速时钟，采用8引脚SOIC封装。它接受一个参考输入，并驱动五个低偏斜时钟。-1H版本在3.3 V（2.5 V）下可工作于高达220（200）MHz的频率，且驱动能力比-1器件更强。所有器件均内置锁相环（PLL），可锁定REF引脚上的输入时钟。PLL反馈在片内完成，取自CLKOUT焊盘。 当REF输入（<~2 MHz）无上升沿时，CY23EP05的PLL进入掉电模式。在此状态下，输出呈三态，PLL关闭，电流消耗小于25 μA。 CY23EP05有不同配置。CY23EP05-1是基础型号。CY23EP05-1H是-1型号的高驱动版本，其上升和下降时间比-1型号快得多。 这些器件不适用于5 V输入容限应用。

• 最大工作范围为10 MHz至220 MHz
• 零输入输出传播延迟，可通过CLKOUT引脚负载进行调整
• 多个低偏斜输出
• 典型输出间偏斜为30 ps
• 一个输入驱动五个输出
• 典型周期间抖动为22 ps
• 典型周期抖动为13 ps
• 提供标准和高驱动强度选项
• 采用节省空间的150密耳SOIC封装
• 可在3.3 V或2.5 V下工作
• 有工业级温度范围可选
