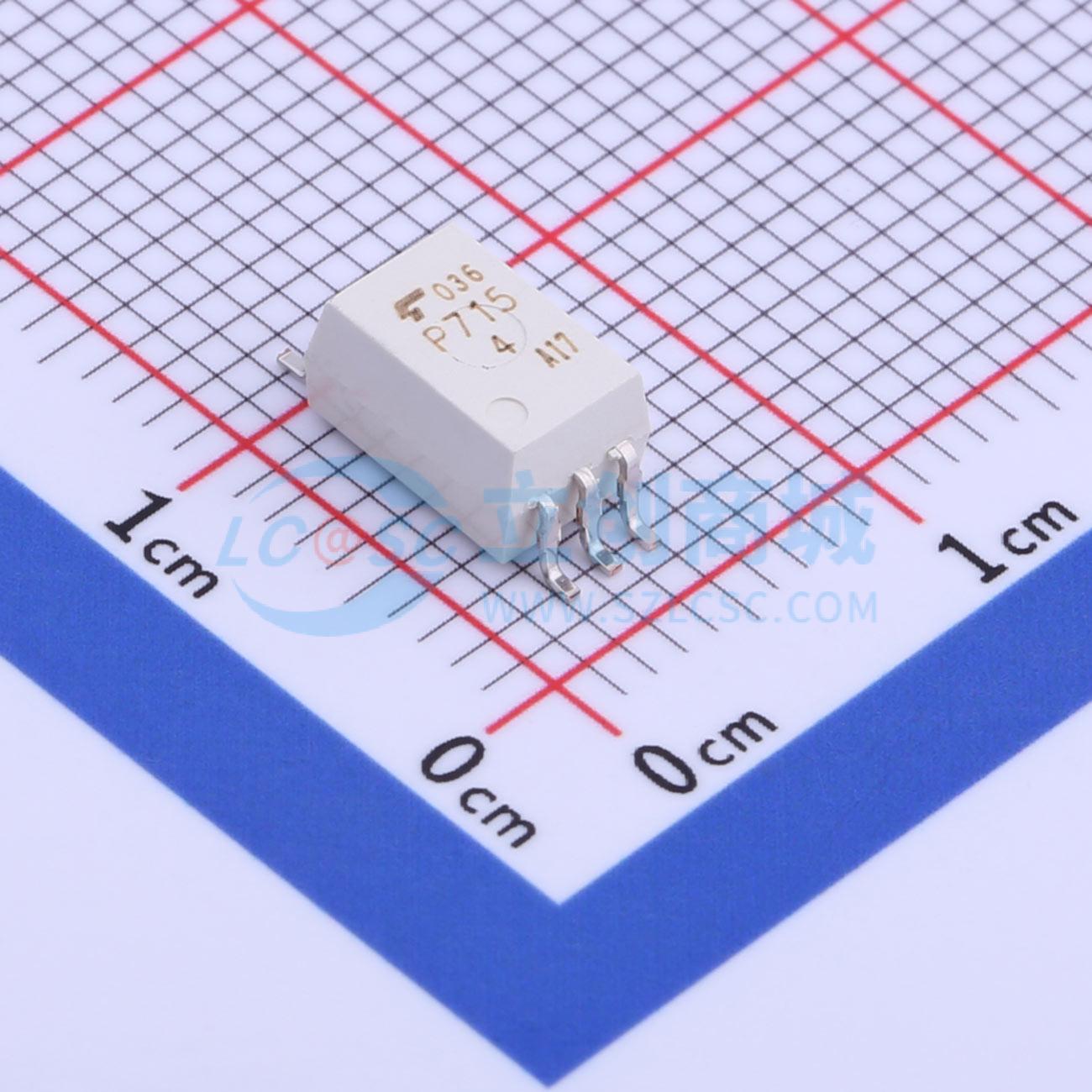

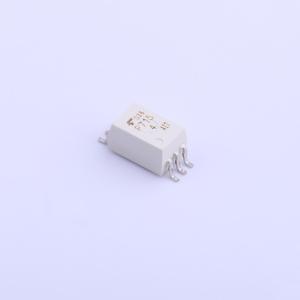

温馨提醒：图片仅供参考，商品以实物为准
TLP715(D4-TP,F)
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由红外发射二极管和集成高增益、高速光电探测器组成，为6引脚SDIP，比8引脚DIP小50%，满足国际安全标准的加强绝缘等级要求，可减少需要安全标准认证设备的安装面积。探测器有图腾柱输出级，提供源极和漏极驱动，探测器IC有内部屏蔽，保证共模瞬态抗扰度，为缓冲逻辑类型。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP715(D4-TP,F)
- 商品编号
- C914619
- 商品封装
- SOP-6-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 250ns | |
| 传播延迟 tpHL | 250ns | |
| 输入阈值电流(FH) | 3mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 75mW | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
