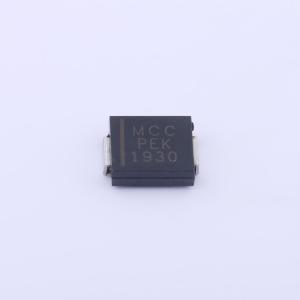

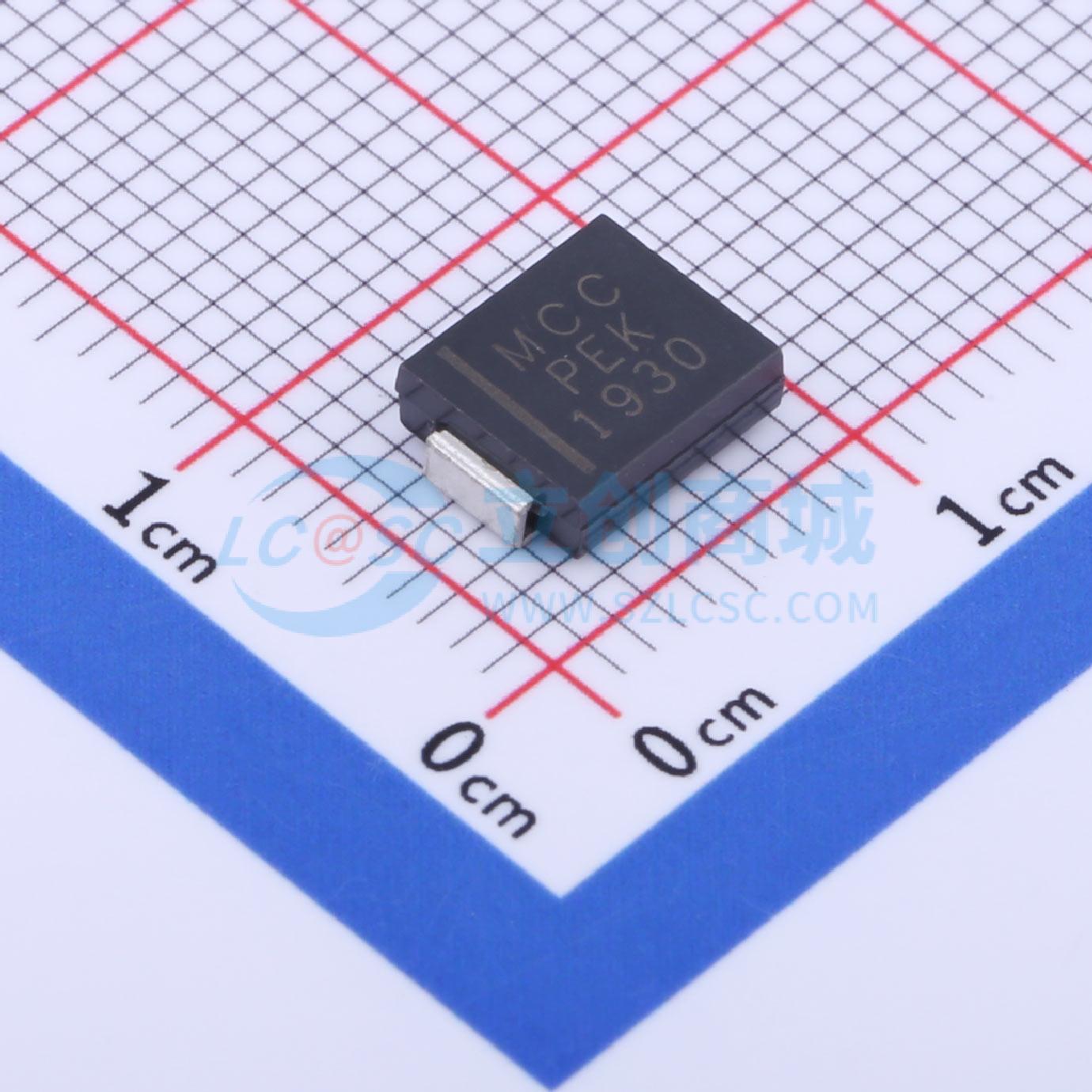

SMLJ14AHE3-TP
单向TVS 14V截止 峰值浪涌电流：129.4A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：AEC-Q101合格。 适用于表面贴装应用，以优化电路板空间。 内置应力消除。 玻璃钝化结。 出色的钳位能力。 重复率（占空比）：0.5%。 快速响应时间：从0V到最小击穿电压典型值小于1ps。 高于10V时典型漏电流小于1μA。 高温焊接：引脚260°C/10秒。 无卤，“绿色”器件。 湿度敏感度等级1。 双向器件在型号后缀加“C”。 环氧树脂符合UL 94 V-0易燃性等级。 无铅表面处理/符合RoHS标准
- 品牌名称
- MCC(美微科)
- 商品型号
- SMLJ14AHE3-TP
- 商品编号
- C914438
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.611克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 14V | |
| 钳位电压 | 23.2V | |
| 峰值脉冲电流(Ipp) | 129.4A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 3kW@10/1000us | |
| 击穿电压 | 17.2V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- 通过 AEC-Q101 认证
- 适用于表面贴装应用，以优化电路板空间
- 内置应力释放结构
- 玻璃钝化结
- 出色的钳位能力
- 重复率（占空比）：0.5%
- 快速响应时间：从 0V 到最小击穿电压（BV Min）典型值小于 1ps
- 在 10V 以上时，典型漏电流（ID）小于 1μA
- 无卤，“绿色”器件
- 湿度敏感度等级 1
- 对于双向器件，在部件编号后缀添加“C”，例如：5% 公差的 SMLJ10CAHE3
- 环氧树脂符合 UL 94 V-0 阻燃等级
- 无铅涂层/符合 RoHS 标准
