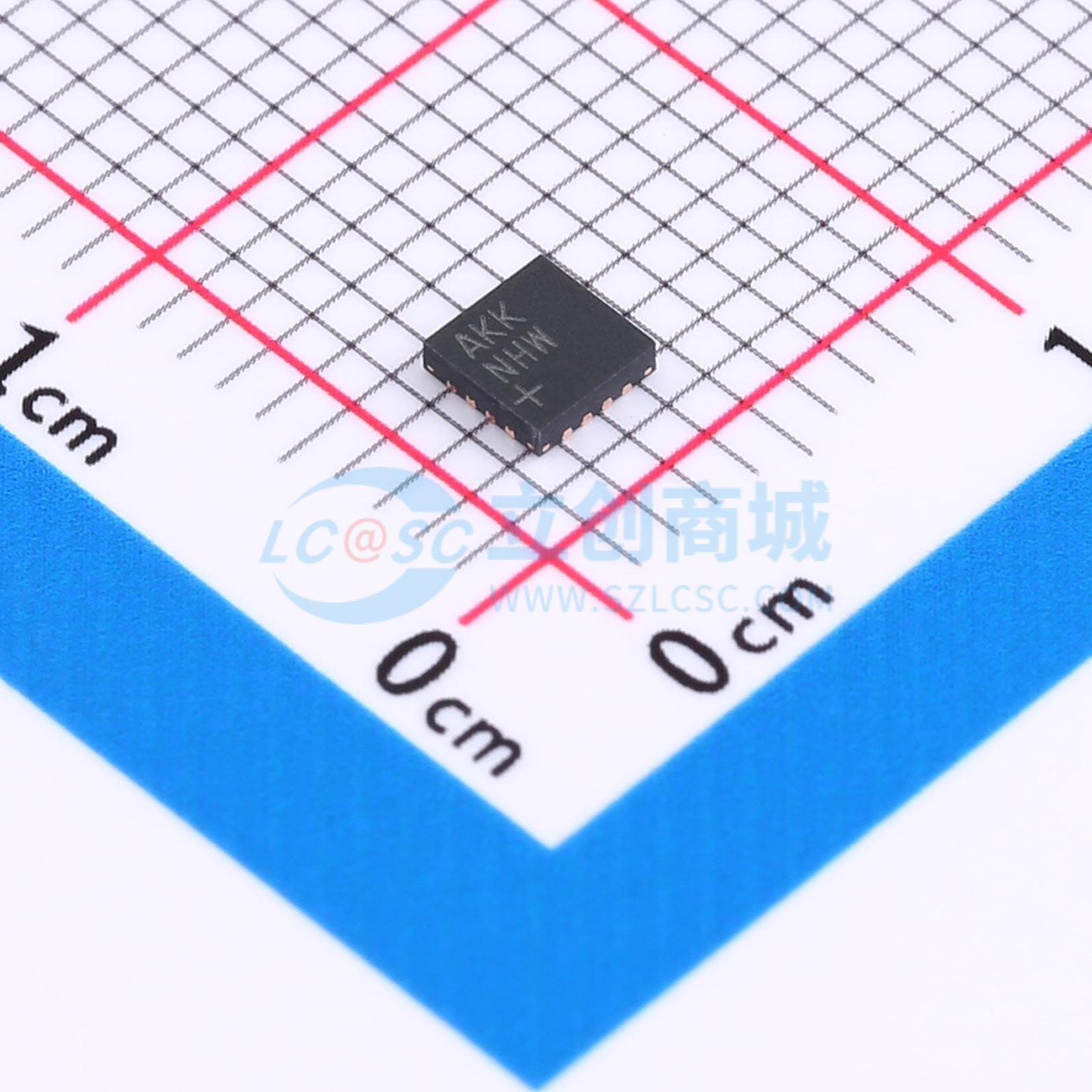

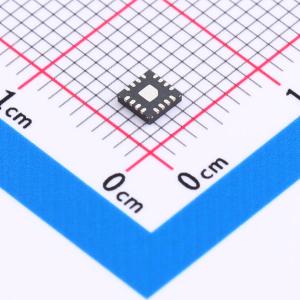

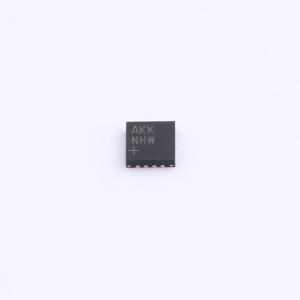

MAX98357AETE+T

微型、低成本、PCM 类 D 级放大器具有 AB 级性能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX98357A/MAX98357B是一款易用、低成本的数字脉冲编码调制（PCM）输入D类放大器，具备AB类音频性能和D类效率。数字音频接口可自动识别多达35种不同的PCM和TDM时钟方案，无需编程。此外，它还无需通常用于PCM通信的外部MCLK信号，进一步简化了操作。只需提供电源、LRCLK、BCLK和数字音频信号，即可输出音频！此外，新颖的引脚排列使客户能够使用经济高效的WLP封装，无需昂贵的过孔。MAX98357A支持I2S数据，MAX98357B支持左对齐数据，数字音频接口具有高度灵活性。两款IC均支持8通道时分复用（TDM）数据。对于所有支持的数据格式，数字音频接口可接受8kHz至96kHz的指定采样率。这些IC可配置为从立体声输入数据产生左声道、右声道或（左声道 + 右声道/2）输出。IC在I2S和左对齐模式下使用16/24/32位数据，在TDM模式下使用16位或32位数据。IC无需通常用于PCM通信的外部MCLK信号，这不仅减少了EMI和可能的电路板耦合问题，还减小了IC的尺寸和引脚数量。这些IC在BCLK和LRCLK上具有非常高的宽带抖动容限（典型值为12ns），确保了稳定的操作。有源发射限制、边沿速率限制和过冲控制电路可显著降低EMI。无滤波器扩频调制方案无需传统D类设备中的输出滤波，减少了解决方案的元件数量。这些IC采用9引脚WLP（1.345mmx1.435mmx0.64mm）和16引脚TQFN（3mmx3mmx0.75mm）封装，工作温度范围为 -40℃至 +85℃。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX98357AETE+T
商品编号: C910544
商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

MAX98357A/MAX98357B是一款易用、低成本的数字脉冲编码调制（PCM）输入D类放大器，具备AB类音频性能和D类效率。数字音频接口可自动识别多达35种不同的PCM和TDM时钟方案，无需编程。此外，它还无需通常用于PCM通信的外部MCLK信号，进一步简化了操作。只需提供电源、LRCLK、BCLK和数字音频信号，即可输出音频！此外，新颖的引脚排列使客户能够使用经济高效的WLP封装，无需昂贵的过孔。 MAX98357A支持I2S数据，MAX98357B支持左对齐数据，数字音频接口具有高度灵活性。两款IC均支持8通道时分复用（TDM）数据。对于所有支持的数据格式，数字音频接口可接受8kHz至96kHz的指定采样率。这些IC可配置为从立体声输入数据产生左声道、右声道或（左声道 + 右声道/2）输出。IC在I2S和左对齐模式下使用16/24/32位数据，在TDM模式下使用16位或32位数据。IC无需通常用于PCM通信的外部MCLK信号，这不仅减少了EMI和可能的电路板耦合问题，还减小了IC的尺寸和引脚数量。这些IC在BCLK和LRCLK上具有非常高的宽带抖动容限（典型值为12ns），确保了稳定的操作。有源发射限制、边沿速率限制和过冲控制电路可显著降低EMI。无滤波器扩频调制方案无需传统D类设备中的输出滤波，减少了解决方案的元件数量。这些IC采用9引脚WLP（1.345mmx1.435mmx0.64mm）和16引脚TQFN（3mmx3mmx0.75mm）封装，工作温度范围为 -40℃至 +85℃。

商品特性

单电源供电（2.5V至5.5V）
5V电源下，4Ω负载可输出3.2W功率
静态电流2.4mA
效率达92%（RL = 8Ω，P_OUT = 1W）
输出噪声25μv RMS（AV = 15dB）
1kHz时，THD+N低至0.015%
无需MCLK
采样率范围8kHz至96kHz
支持左声道、右声道或（左声道/2 + 右声道/2）输出
先进的边沿速率控制实现无滤波器D类输出
1kHz时，PSRR为77dB
低射频敏感度，可抑制GSM无线电的TDMA噪声
完善的咔嗒声和噗噗声抑制电路
可靠的短路和热保护
采用节省空间的封装：1.345mm x 1.435mm WLP（间距0.4mm）和3mm x 3mm TQFN
单旁路电容解决方案尺寸为4.32mm²

应用领域

单节锂离子电池/5V设备
智能音箱
笔记本电脑
物联网设备
游戏设备（音频和触觉反馈）
智能手机
平板电脑
相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	-
	输出功率	3.2Wx1@4Ω
	工作电压	2.5V~5.5V

	属性	参数值
	总谐波失真+噪声(THD+N)	-
	静态电流(Iq)	2.4mA
	工作温度	-40℃~+85℃
	电源纹波抑制比(PSRR)	77dB
	效率	92%
