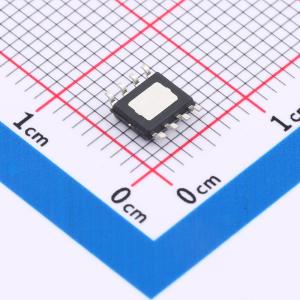

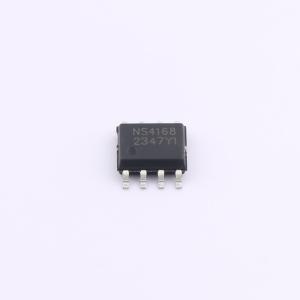

NS4168

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NS4168 是一款支持 I2S 数字音频信号输入且输出具有防失真功能的单声道 D 类音频功率放大器。内置有数模转换器（DAC）和多级 D 类调制器，具备出色的音频性能。利用 NS4168 的 I2S 数字音频串行接口传送至放大器，可以显著降低噪声源对所传输音频的影响。
品牌名称: Nsiway(纳芯威)
商品型号: NS4168
商品编号: C910588
商品封装: ESOP-8-EP(3.9x4.9x1.27)
包装方式: 编带
商品毛重: 0.144克(g)

商品参数

商品概述

NS4168 是一款支持 I2S 数字音频信号输入且输出具有防失真功能的单声道 D 类音频功率放大器。内置有数模转换器（DAC）和多级 D 类调制器，具备出色的音频性能。利用 NS4168 的 I2S 数字音频串行接口传送至放大器，可以显著降低噪声源对所传输音频的影响。另外还避免了 MCU 主控芯片内置音频解码 DAC 所带来的噪声，最终获得较高的信噪比以及较小失真度。其闭环数字输入设计保留了数字放大器的优势，同时又具有极佳的 PSRR 和音频性能。与其它 D 类架构相比，采用扩频脉冲密度调制可实现较低的 EMI 干扰和最高的音频效率。

NS4168 采用独特的防失真功能可以有效防止输入信号过载、电池电压下降导致的输出信号失真，同时可以有效保护在大功率输出时扬声器不被损坏。

NS4168 为单声道音频功放。左右声道选择通过 CTRL 管脚电平可以设置。立体声产品可选用两个芯片，非常灵活。NS4168 内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。

商品特性

输出功率 Po：2.5W（VDD = 5V，RL = 4Ω）
工作电压范围：3.0V ~ 5.5V
0.2% THD+N（VDD = 5V，R1 = 4Ω，Po = 1W）
80%的效率（VDD = 5V，R1 = 4Ω，Po = 2.51W）
默认 I2S 串行数字音频输入接口
支持宽范围采样速率：8kHz 至 96kHz
左右声道可选，通过 CTRL 管脚电平设置
输出防失真 NCN 功能
无需输出滤波器的 Class D 放大器
优异的“上电，掉电”噪声抑制
过流保护、过热保护、欠压保护
采用 ESOP8 封装

应用领域

MP3/PMP Mini 音箱
数码相框

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	2.5Wx1@4Ω
	工作电压	3V~5.5V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.2%
	静态电流(Iq)	13mA
	信噪比	85dB
	电源纹波抑制比(PSRR)	-80dB
	效率	80%
