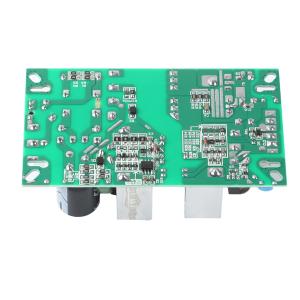

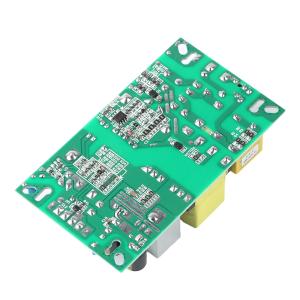

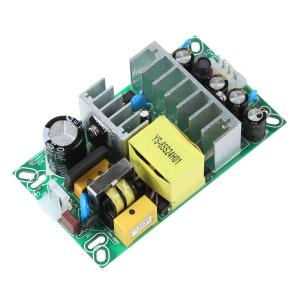

ESHION(禹舜)裸板开关电源 24V2.7A电源模块(输入输出带CH3.96针座)
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥57.65价格含税（税率13%）
10+￥56.36
30+￥51.94
100+￥51.08
- 品牌名称
- ESHION(禹舜)
- 商品型号
- YS-65S24CB 191026
- 商品编号
- C910348
- 商品毛重
168克(g)
广东仓0
SMT仓0
购买数量
个
(30个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
通用AC输入电压范围100~264VAC，适配多种供电环境
1
具备过载、短路、过温保护功能，故障移除后自动恢复，提升使用安全性
2
体积小巧（尺寸108×62×30mm），重量仅146g，便于安装集成
3
高效率设计，额定条件下效率达83%，节能效果好
4
超低输出纹波（<130mVp-p），保证供电稳定性
5
经过满载老化测试，产品可靠性高
6
满足安规要求设计，通过ISO9001认证及EN55032、EN55024等EMC标准
7
输出特性为直流24V，额定电流2.7A，额定功率65W，电流范围0~3A
8
开关频率60~70KHz，性能稳定
9
灵活多选择的机械安装尺寸，适配不同应用场景需求
10
输入输出带CH3.96针座，便于快速连接安装
使用场景 APPLICATIONS
工业自动化设备：如PLC控制系统、传感器模块、执行器等需要稳定直流电源的设备供电
1
电子仪器仪表：实验室测试仪器、测量设备等对电源精度和纹波要求高的场景
2
嵌入式系统开发：体积小巧适合嵌入到各类嵌入式设备内部作为供电模块
3
消费电子设备：如智能家居设备、小型家电等需要交直流转换的电源支持
4
设备维修替换：作为原有电源模块的替换件，适用于输入输出带CH3.96针座的设备维修
5
物联网终端设备：为物联网传感器节点、网关等提供稳定可靠的电源供应
注意事项 PRECAUTIONS
所有参数测定条件为额定电压220VAC输入、额定负载、环境25℃湿度70%，实际使用时需参考环境变化调整
1
每路输出可达到最大电流，但总负载之和不得超过65W的最大输出功率
2
短路保护触发时电源会间歇打嗝，排除短路故障后电源自动恢复正常工作
3
环境温度影响负载能力：-15℃~+40℃可100%负载运行，+60℃时仅能60%负载运行
4
储藏环境需控制在-20℃~+85℃，湿度10%~95%RH范围内
5
输入与输出端耐压为2.5KVAC/1min，绝缘阻抗≥500VDC/100MΩ，安装时需注意电气隔离
6
纹波测试需用30cm长绞线连接电源和负载，负载端并联0.1uF和47uF电容，以20MHz示波器测量
7
电压调整率测试需在额定负载条件下，输入电压从低到高变化时进行；负载调整率测试需被测输出从0%到100%负载变化时进行
8
EMC电路设计时需参考推荐元件：如输出5V对应压敏电阻P4KE6.8A，24V对应P4KE27A等，且L1需用3层绝缘线与普通2UEW铜线绕制，注意绝缘防护
9
常规生产不带可调装置，如需可调电压输出需定制
