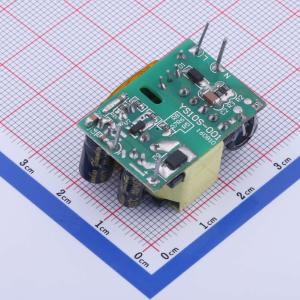

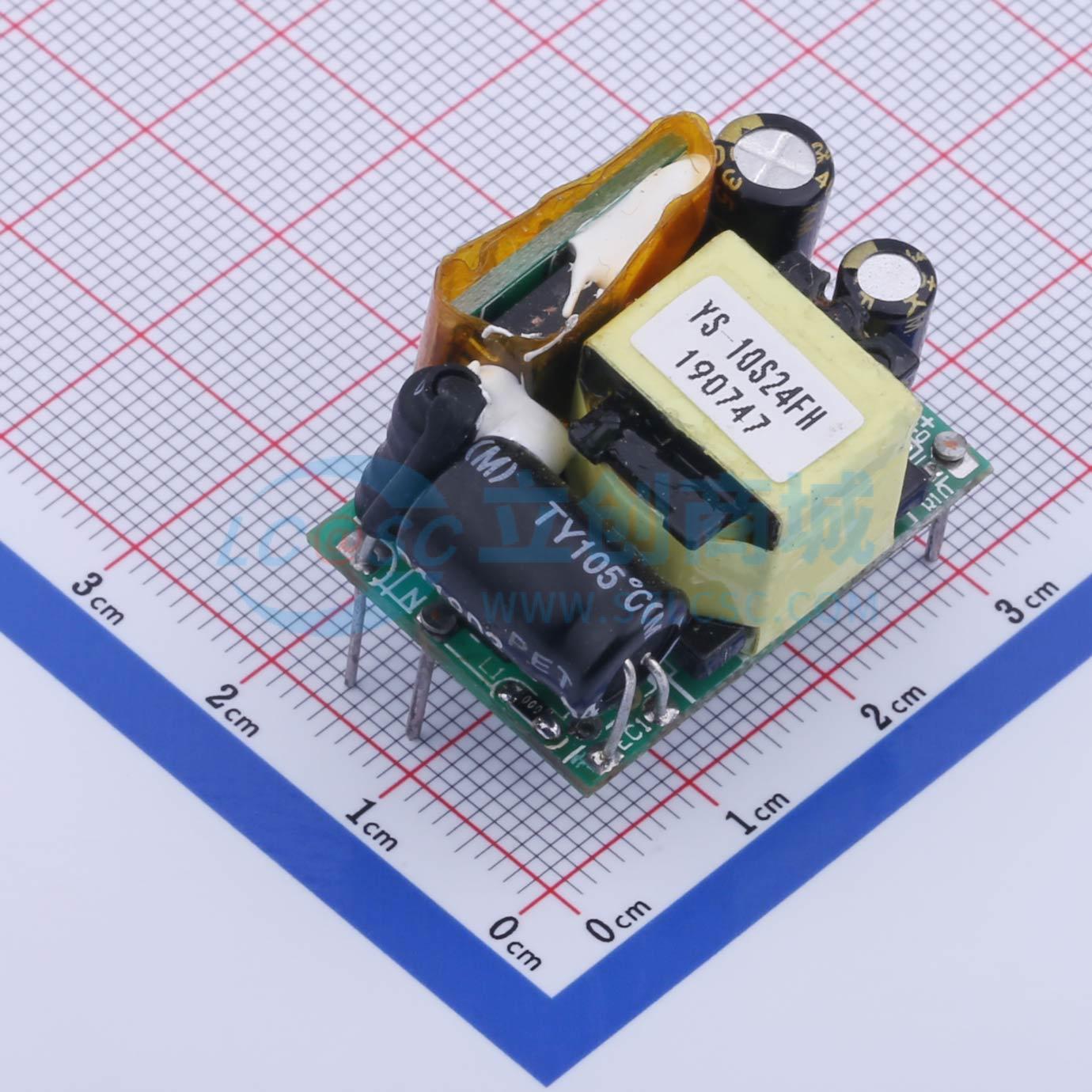

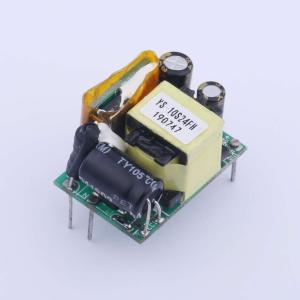

ESHION(禹舜)裸板开关电源 24V400mA电源模块(输入输出带针)
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥18.52价格含税（税率13%）
- 品牌名称
- ESHION(禹舜)
- 商品型号
- YS-10S24FH 190747
- 商品编号
- C910333
- 商品毛重
15.5克(g)
广东仓0
SMT仓0
购买数量
个
(10个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
宽输入电压范围：支持100~264VAC交流输入，适配多种电网环境
2
多重保护功能：具备过载（150~170%额定功率）、短路（电源间歇打嗝，故障移除自动恢复）、过温（芯片>120℃启动）保护，保障设备安全
3
超小体积与轻量化：尺寸仅29.4×20×18.2mm，重量9.8g，便于嵌入式或紧凑空间安装
4
高效率与低功耗：额定效率达80%，空载待机功耗<0.4W，节能性好
5
稳定输出性能：输出电压24V，额定电流400mA（最大450mA），纹波<350mVp-p，输出精度±1.2%，电压调整率±1%，负载调整率±1.1%
6
便捷设计：带插针输入输出方式，单输出裸板结构，启动时间1.5ms，响应迅速
7
环境适应性：支持工作温度-15℃~+50℃@100%负载，+60℃@60%负载，适应多种工业场景
使用场景 APPLICATIONS
1
工业控制领域：为PLC模块、传感器、执行器等工业自动化设备提供稳定供电
2
电子仪器设备：适用于小型测试仪器、测量仪表、实验室装置的电源模块
3
通信与物联网设备：为智能家居组件、无线传感器节点、低功耗通信设备供电
4
嵌入式系统：用于嵌入式主板、模块化电子设备的集成电源
5
自动化系统：适配小型自动化生产线、智能仓储设备中的辅助供电单元
6
消费电子改装：为DIY电子项目、小型家电改装提供可靠的直流电源
注意事项 PRECAUTIONS
1
输入电压需在100~264VAC范围内，避免超出导致设备损坏
2
工作环境温度需符合要求：-15℃~+50℃下可满负载运行，+60℃时需降额至60%负载；储藏温度范围-20℃~+85℃
3
总负载功率不得超过额定功率9.6W，单路输出可最大电流但需控制总功率
4
安装时需注意绝缘防护，避免输入输出端短路，插针连接需牢固可靠
5
过温保护触发后，需待设备降温至安全温度（芯片<120℃）后方可重新启动
6
短路故障排除后，电源会自动恢复正常输出，无需手动复位
7
纹波测试需遵循规格书要求：使用30cm长绞线连接电源与负载，负载端并联0.1uF和47uF电容
8
使用时建议参考规格书中的典型应用电路（图一至图四）进行外围元件配置，确保性能稳定
9
产品尺寸存在±1mm误差，安装时需预留适当空间，以实物尺寸为准
