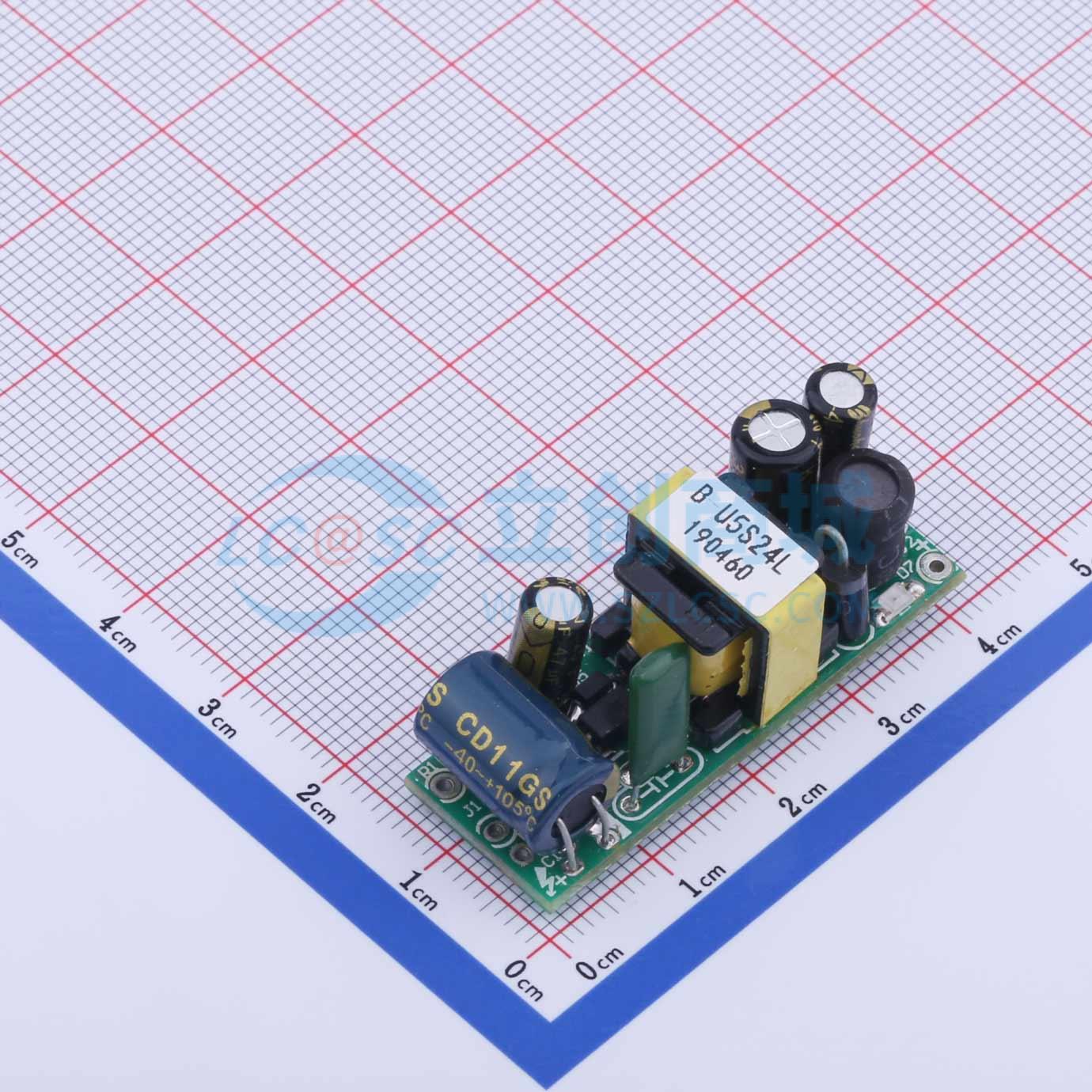

B-U5S24L 190460实物图

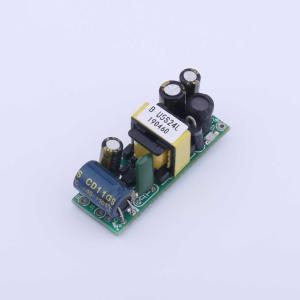

B-U5S24L 190460商品缩略图
B-U5S24L 190460商品缩略图
B-U5S24L 190460商品缩略图

ESHION(禹舜)裸板开关电源 24V200mA电源模块(输入输出留孔)

  • SMT扩展库
  • 嘉立创SMT补贴
  • PCB免费打样
  • 工业品

嘉立创贴片惊喜价格立即查看

价格：￥10.03价格含税（税率13%）

品牌名称
ESHION(禹舜)
商品型号
B-U5S24L 190460
商品编号
C910316
商品毛重

11.5克(g)

  • 广东仓0

  • SMT仓0

购买数量

(10个/托盘，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 宽范围输入电压：支持100-264VAC交流输入，适配多种电网环境
2 完善保护功能：具备过载、短路、过温保护，故障移除后自动恢复，提升使用安全性
3 体积小巧高效：额定功率5W，效率75-76%，体积小便于集成，节省安装空间
4 输入输出方式：焊盘留孔设计，适合PCB板嵌入式安装，连接稳定可靠
5 低纹波输出：输出纹波<80mVp-p，电压调整率±1%，负载调整率±1.2%，供电稳定性高
6 固定输出特性：输出电压24V，额定电流200mA，输出不可调，满足特定设备电压需求

使用场景 APPLICATIONS

1 工业自动化设备：作为控制电路、传感器模块的供电电源，适配宽电压输入需求
2 嵌入式系统开发：焊盘留孔设计适合嵌入PCB板，为小型嵌入式设备提供稳定直流供电
3 仪器仪表领域：低纹波输出特性，满足精密仪器对电源稳定性的要求
4 电子设备原型制作：体积小巧便于集成，快速验证电路功能
5 智能家居设备：宽范围输入适配，作为终端设备的辅助电源模块

注意事项 PRECAUTIONS

1 工作环境限制：100%负载下工作温度-20~+50℃，60%负载下-20~+60℃，湿度20-85%，避免超出范围
2 输入电压规范：输入需在100-264VAC范围内，不可接入超范围电源以防烧毁
3 输出匹配确认：输出电压固定24V不可调，使用前需确认设备电压需求匹配
4 安装连接要求：焊盘留孔安装需确保输入输出端正确连接，避免正负极反接
5 负载使用规范：避免长期过载，虽有保护但长期过载影响寿命
6 存储环境要求：存储温度-20~+85℃，湿度10-95%，避免潮湿或极端温度
7 安全操作规范：安装维护需断开输入电源，遵循安全及EMC标准
