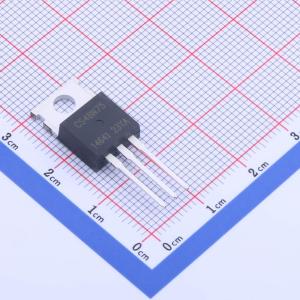

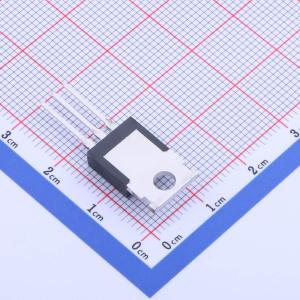

温馨提醒：图片仅供参考，商品以实物为准

CS48N75

1个N沟道耐压:70V 电流:68A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: CASS(凯思)
商品型号: CS48N75
商品编号: C910086
商品封装: TO-220
包装方式: 管装
商品毛重: 1.91克(g)

商品参数

商品概述

SUPERFET III MOSFET是安森美半导体全新的高压超结（SJ）MOSFET系列，采用电荷平衡技术，具备出色的低导通电阻和低栅极电荷性能。这项先进技术旨在最大限度地降低传导损耗、提供卓越的开关性能，并能承受极高的dv/dt速率。因此，SUPERFET III MOSFET易驱动系列有助于解决电磁干扰（EMI）问题，使设计实施更加轻松。

商品特性

VDS = 70 V;在VGS = 10 V时,ID = 68 A
在VGS = 10 V时,RDS(ON) < 8.4 mΩ
专为电动自行车控制器应用设计
超低导通电阻
高UIS且UIS 100%测试

应用领域

48V电动自行车控制器应用
硬开关和高频电路
不间断电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	类型	1个N沟道
	漏源电压(Vdss)	70V
	连续漏极电流(Id)	68A
	导通电阻(RDS(on)@Vgs,Id)	7mΩ@10V,40A
	功率(Pd)	88W

	属性	参数值
	阈值电压(Vgs(th)@Id)	4V@250uA
	栅极电荷(Qg@Vgs)	77nC@10V
	输入电容(Ciss@Vds)	2.86nF@25V
	反向传输电容(Crss@Vds)	265pF@25V
	工作温度	-55℃~+175℃@(Tj)
