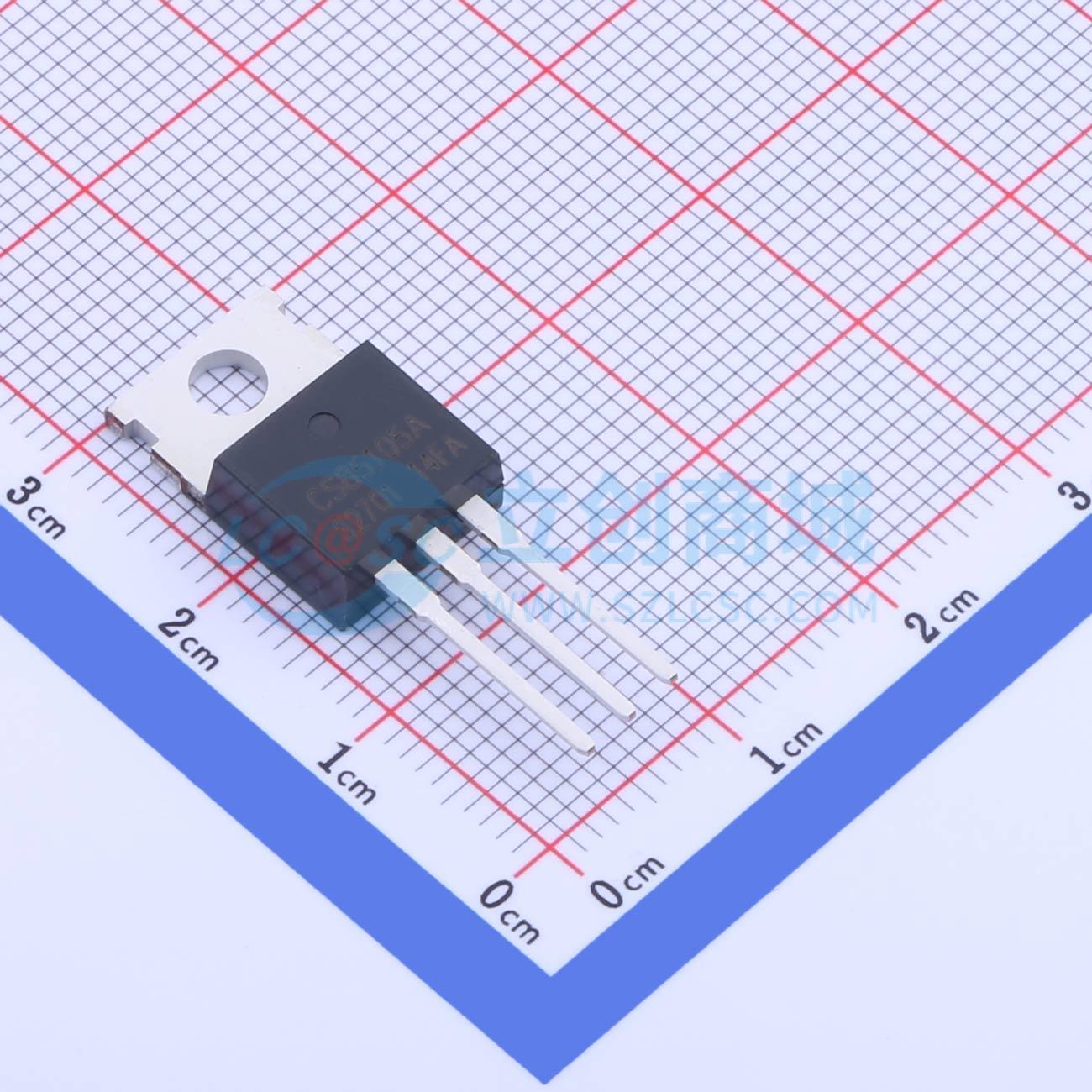

温馨提醒：图片仅供参考，商品以实物为准
CS85105A
1个N沟道 耐压:83V 电流:82A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- CASS(凯思)
- 商品型号
- CS85105A
- 商品编号
- C910084
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 0.468克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 83V | |
| 连续漏极电流(Id) | 82A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V,40A | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 47nC@10V | |
| 输入电容(Ciss@Vds) | 3.016nF@25V | |
| 反向传输电容(Crss) | 106pF@25V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
CS2302采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压（VDS） = 20V，漏极电流（ID） = 2.9A
- 栅源电压（VGS） = 4.5V时，漏源导通电阻（RDS(ON)） < 40 mΩ
- 栅源电压（VGS） = 2.5V时，漏源导通电阻（RDS(ON)） < 55 mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 电池保护
- 负载开关
- 电源管理
