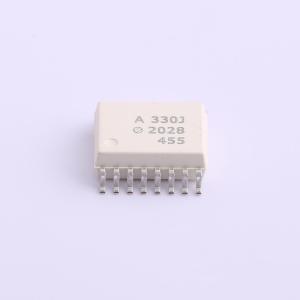

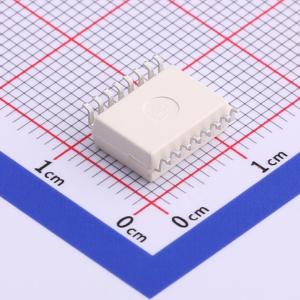

ACPL-330J-500E

具备集成式（Vce）欠饱和检测、欠压锁定（UVLO）、故障反馈、有源密勒钳位和自动故障复位功能，输出电流为1.5A的IGBT栅极驱动光耦

描述

是一款先进的1.5 A输出电流、易于使用的智能栅极驱动器，可使IGBT VCE故障保护紧凑、经济且易于实现。具有集成Vce检测、欠压锁定（UVLO）、“软”IGBT关断、隔离集电极开路故障反馈和有源米勒钳位等功能，提供最大的设计灵活性和电路保护。包含一个AlGaAs LED，该LED与具有功率输出级的集成电路光耦合。非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。这些光耦合器提供的电压和电流使其非常适合直接驱动额定值高达1200 V和100 A的IGBT。对于额定值更高的IGBT，可用于驱动驱动IGBT栅极的分立功率级。绝缘电压为VIOM = 1414 VPEAK。

品牌名称

Broadcom(博通)

商品型号

ACPL-330J-500E

商品编号

C908115

商品封装

SOIC-16-Narrow​

包装方式

编带

商品毛重

0.86克(g)
