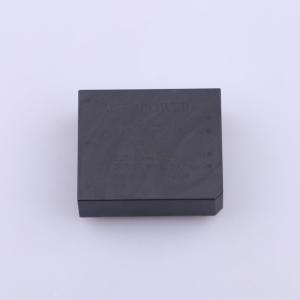

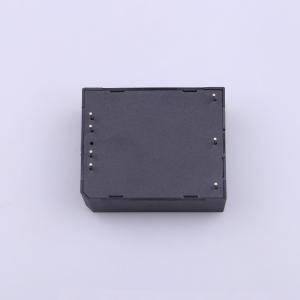

AWH10-10D0524
高EMC性能工业级AC/DC电源模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AWH10系列是1-20W高EMC性能工业级AC/DC电源模块，具备短路、过流、过压保护，工作温度范围为-25℃至70℃。隔离电压为4000VAC加强型绝缘，最高效率可达84%。
- 品牌名称
- WIER(微尔)
- 商品型号
- AWH10-10D0524
- 商品编号
- C908168
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 74.333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 2 | |
| 工作电压(DC) | 100V~370V | |
| 工作电压(AC) | 85VAC~264VAC | |
| 输出电压(Vout) | 5V；24V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 200mA；1A | |
| 输出功率 | 10W | |
| 静态功耗 | - | |
| 转换效率 | 81% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | - | |
| 最大容性负载 | 4000uF；170uF | |
| 功能特性 | 过压保护；故障自恢复；过流保护；短路保护 | |
| 隔离电压(Vrms) | 4kV | |
| 长度 | 55mm | |
| 宽度 | 45mm | |
| 高度 | 21mm | |
| 类型 | - | |
| 开关频率 | 65kHz | |
| 工作温度 | - |
商品特性
- 具备短路、过流、过压保护
- 工作温度范围： -25°C - 70°C
- 隔离电压：4000VAC 加强型绝缘
- 效率：产品最高效率可达 84%
- 输入电压范围：全球通用电压85 - 264VAC
- 符合标准：全塑料外壳，符合 UL94V - 0
应用领域
- 电力
- 工控
