NLVPCA9535EDTR2G实物图

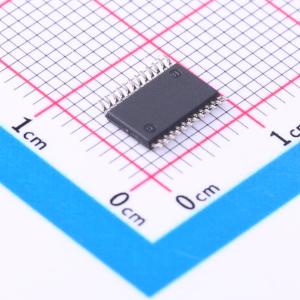

NLVPCA9535EDTR2G商品缩略图

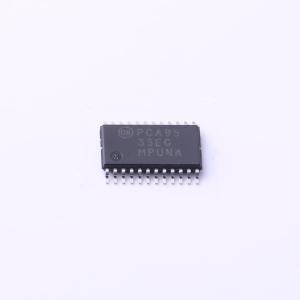

NLVPCA9535EDTR2G商品缩略图
NLVPCA9535EDTR2G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

NLVPCA9535EDTR2G

环保标识
  • I/O 端口扩展器,I2C,16 位,低功耗带中断

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    PCA9535E 和 PCA9535EC 器件通过 I2Cbus/SMBus 提供 16 位通用并行输入/输出 (GPIO) 扩展。PCA9535E 和 PCA9535EC 包括两个 8 位配置输入或输出选项;输入、输出和极性反向(有效高电平或有效低电平运行)寄存器。通电时,所有 I/O 均默认为输入。每个 I/O 均可通过写入相应的 I/O 配置位配置为输入或输出。每个输入或输出的数据均保留在其相应输入或输出寄存器中。极性反向寄存器可用于在读取寄存器时对极性进行反向。所有寄存器均可由主系统读取。PCA9535E 与 PCA9655E 完全相同,只是去除了内部 I/O 上拉电阻,大大降低了 I/O 保持在低电平时的功耗。PCA9535EC 与 PCA9535E 完全相同,只是在所有 I/O 引脚处均具有高阻抗开漏输出。PCA9535E 和 PCA9535EC 提供开漏中断输出,当任何输入状态与其相应的输入端口寄存器状态不同时则会激活。该中断输出用于向主系统指示输出状态已发生改变。电源接通重置会将寄存器设置为其默认值,并启动器件状态机。三个硬件引脚(AD0、AD1、AD2)用于配置该器件的 I2Cbus 从地址。PCA9535E 和 PCA9535EC 的 I2Cbus 从地址与 PCA9655E 相同。这就允许最多 64 个此类器件的任何组合能够共享相同的 I2Cbus/SMBus。

  • 品牌名称onsemi(安森美)
  • 商品型号

    NLVPCA9535EDTR2G
  • 商品编号

    C904982
  • 商品封装

    TSSOP-24
  • 包装方式

    编带

  • 商品毛重

    0.6克(g)

  • 商品参数

属性参数值
商品目录I/O扩展器
接口I2C
是否有中断输出有中断输出
输出类型开漏
属性参数值
电源电压1.65V~5.5V
时钟频率100kHz
工作温度-55℃~+125℃

数据手册PDF

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1圆盘
1+¥9.38
10+¥7.97
30+¥7.2
100+¥6.33
500+¥5.94
1000+¥5.76¥14400

优惠活动

库存总量

(单位:)
  • 广东仓

    0

  • 江苏仓

    0

  • SMT仓

    0

购买数量(2500个/圆盘,最小起订量 1 个 )

起订量:1 个2500个/圆盘
总价金额: 0.00

近期成交0单
