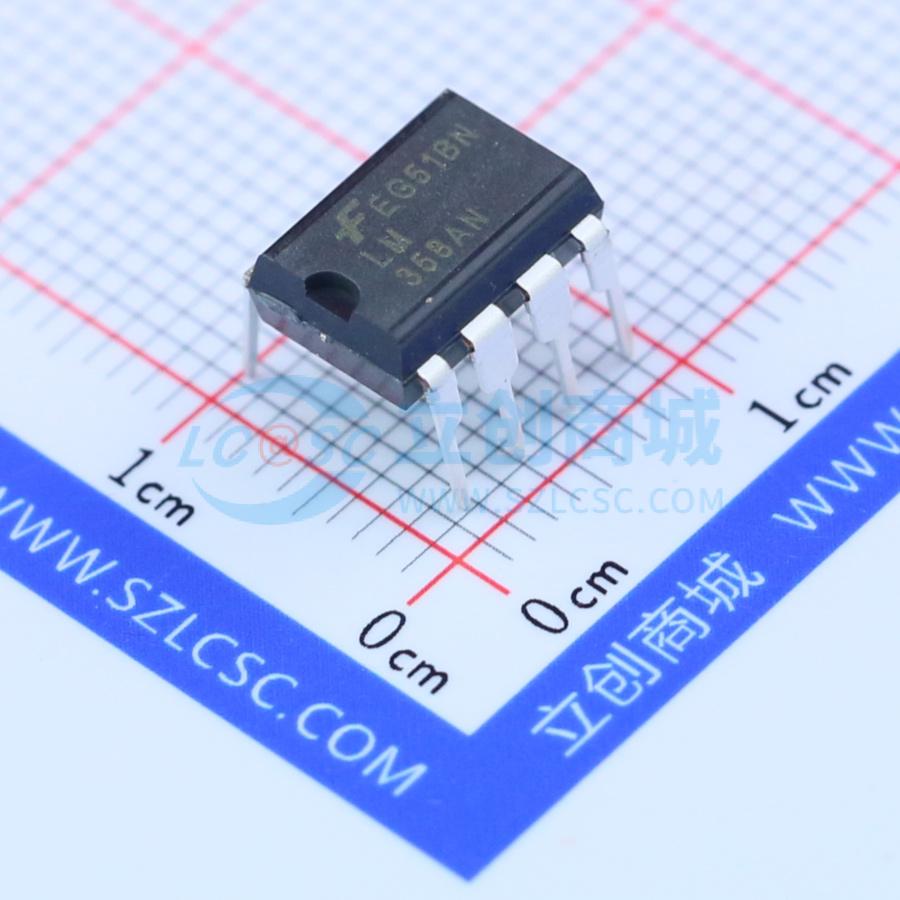

LM358AN
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 30mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | 1.5V~16V；-16V~-1.5V | |
| 功能特性 | 内置补偿 |
商品概述
LM2904、LM358/LM358A、LM258/LM258A由两个独立的、高增益、内部频率补偿运算放大器组成，专门设计用于在宽电压范围内由单电源供电。也可以使用双电源供电，且低电源电流消耗与电源电压大小无关。应用领域包括传感器放大器、直流增益模块以及所有传统的运算放大器电路，这些电路现在可以轻松在单电源系统中实现。
商品特性
- 内部频率补偿以实现单位增益
- 大直流电压增益：100dB
- 宽电源电压范围：LM258/LM258A、LM358/LM358A为3V~32V（或±1.5V~16V）；LM2904为3V~26V（或±1.5V~13V）
- 输入共模电压范围包含地
- 大输出电压摆幅：0V直流至Vcc - 1.5V直流
- 功耗适合电池供电
应用领域
- 传感器放大器
- 直流增益模块
- 传统运算放大器电路
