SD5510

SD5510为一款移动电源专用的单节锂离子电池充电器和恒定5V升压控制器，充电部分集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，可以输出最大1A充电电流。而升压电路采用CMOS工艺制造的空载电流极低的VFM开关型DC/DC升压转换器。其具有极低的空载功耗（小于10uA），且升压输出驱动电流能力能达到1A。无需外部按键，可以即插即用。 充电部分为线性降压方式，内置PMOSFET，加上防倒灌电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制，充满电压固定于4.2V。充电电流可通过一个电阻器进行外部设置。当电池达到4.2V之后，充电电流逐渐下降至设定电流值1/5，SD5510将自动终止充电。升压部分同样内置了功率NMOSFET，较小的内阻可以提供驱动能力达到5V/1A。较高的集成度使得SD5510只需少量的外围器件即可正常工作。SD5510还集成了充电温度保护，升压输入电源限流环路，可根据负载情况动态调节电流，并具有快速响应和过流关断功能。升压转换器采用变频的方式，因此较国内外同类产品具有极低的空载功耗、纹波、更强的驱动能力，以及更高的效率。

• 典型值高达1000mA的可编程充电电流，最大可达到1.2A
• 高达1A的升压输出电流（Vbat = 3.3V），最高输出1.5A(Vbat = 3.8V)
• 自动频率调整（VFM），适应不同升压负载（5V空载待机电流小于10uA），无需按键启动，低电池电压（小于2.7V）自动停止升压
• 用于单节锂离子电池移动电源专用电路
• 升压高效率：88% (Typ)，最大92%
• 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
• 精度达到±1%的4.2V预设充电电压；精度达到±2.5%的5V预设升压精度，5V电压可通过外接电阻微调
• 最高输入可达10V
• 2个充电状态指示：开漏输出驱动LED
• C/5充电终止电流
• 2.9V以下涓流充C/5
• 充电软启动减少浪涌电流
• 无需MOSFET、检测电阻器或隔离二极管

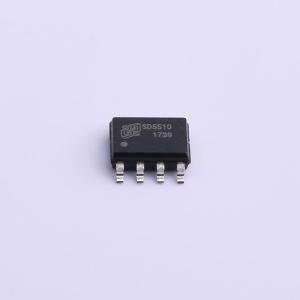

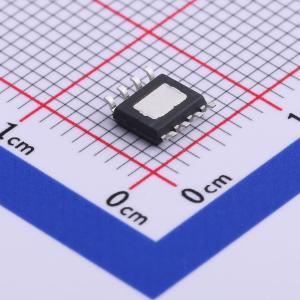

• 8引脚ESOP散热加强型封装

• 移动电源
• 便携设备
