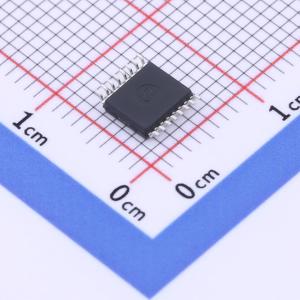

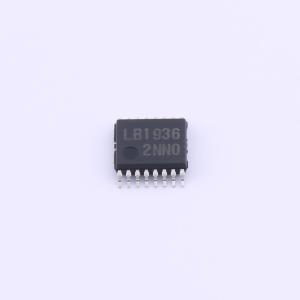

LB1936V-TLM-E

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LB1936V是一款支持低压驱动的两相双极性驱动步进电机驱动IC。LB1936V采用微型封装，所需外部元件极少，可减少安装面积。它还能高效驱动电机，降低电路电流消耗。由于设有电流检测引脚并支持PWM控制输入，可用于在系统层面实现电流斩波控制。LB1936V非常适合用于扫描仪、数码相机和打印机的步进电机驱动。
品牌名称: onsemi(安森美)
商品型号: LB1936V-TLM-E
商品编号: C901014
商品封装: SSOP-16-4.4mm
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

LB1936V是一款支持低压驱动的两相双极性驱动步进电机驱动IC。LB1936V采用微型封装，所需外部元件极少，可减少安装面积。它还能高效驱动电机，降低电路电流消耗。由于设有电流检测引脚并支持PWM控制输入，可用于在系统层面实现电流斩波控制。LB1936V非常适合用于扫描仪、数码相机和打印机的步进电机驱动。

商品特性

低饱和电压正反转电机驱动器（IO = 200mA时，v₀ sat = 0.25V）
两个H桥通道
宽工作电压范围（允许电压范围：2.5V至9.5V，绝对最大额定值：10.5V）
支持PWM输入（采用IN1/IN2 = H/H逻辑的慢衰减模式可实现低功耗）
电机（线圈）电流检测引脚
内置热关断电路
微型封装（SSOP16：225mil）

应用领域

扫描仪
数码相机
打印机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	2.5V~9.5V
	输出电流	800mA
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	接口类型	-
	集成开关	-
	导通电阻	250mΩ
	工作温度	-20℃~+85℃
