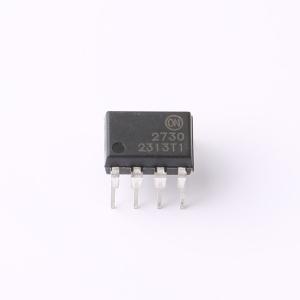

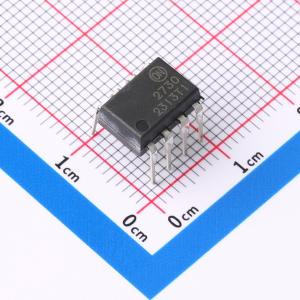

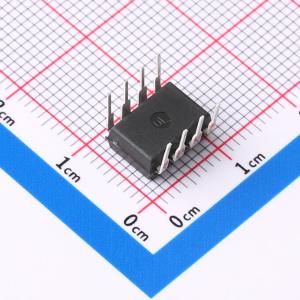

温馨提醒：图片仅供参考，商品以实物为准
HCPL2730
DC输入 2通道 隔离电压(rms):2500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL2730
- 商品编号
- C899535
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.029157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~7V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 300% | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 120us | |
| 传播延迟 tpHL | 90us | |
| 输入阈值电流(FH) | 500uA | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.3V |
应用领域
- 数字逻辑地隔离
- 电话铃声检测器
- EIA-RS-232C线路接收器
- 高共模噪声线路接收器
- μP总线隔离
- 电流环接收器
