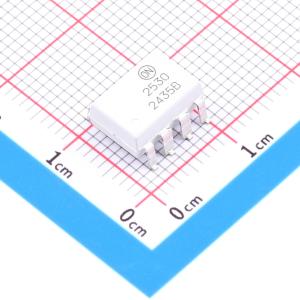

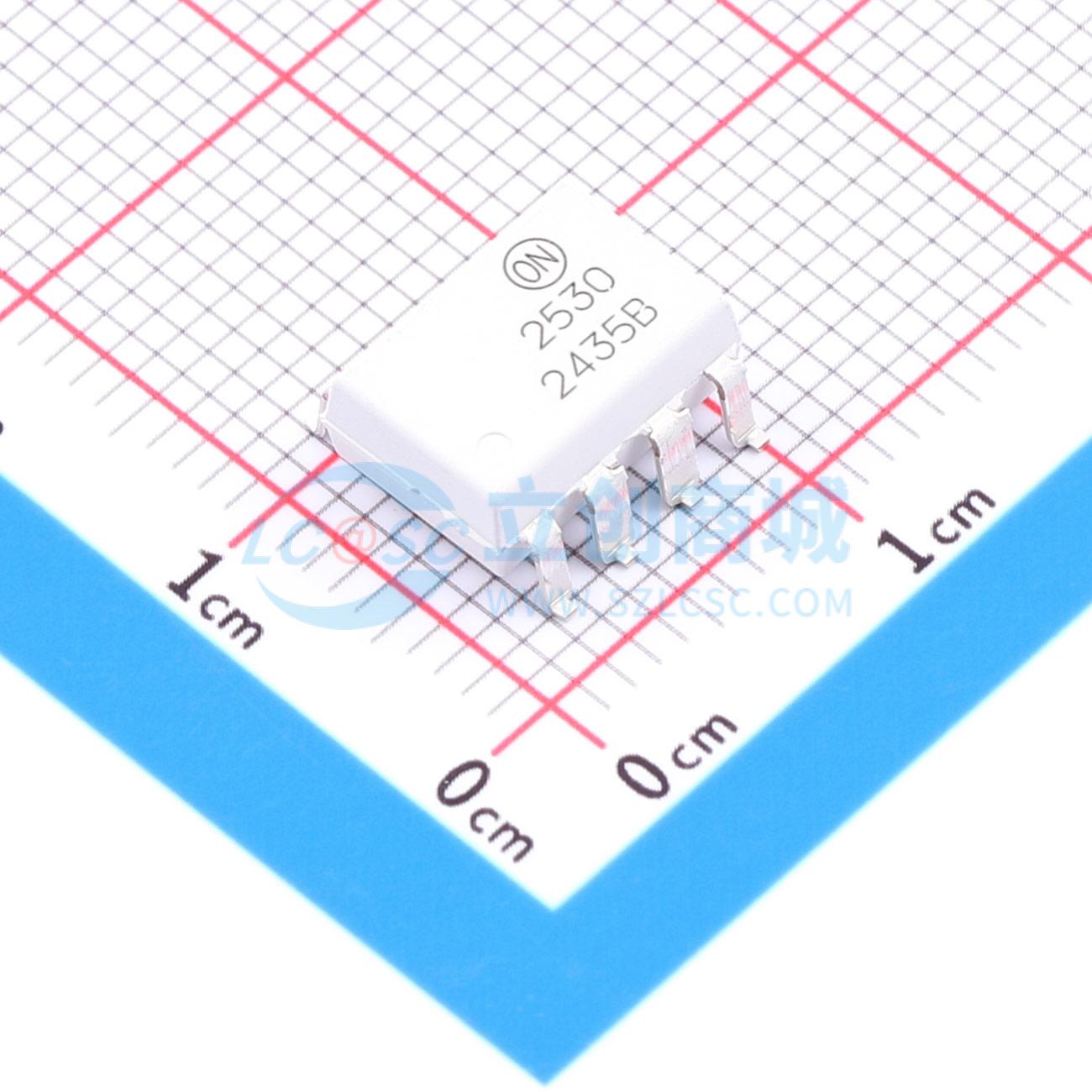

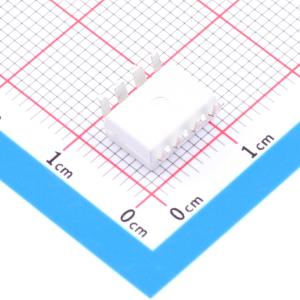

温馨提醒：图片仅供参考，商品以实物为准
HCPL2530SDM
DC输入 2通道 隔离电压(rms):2500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6N135M、6N136M、HCPL4503M、HCPL2530M 和 HCPL2531M 光耦合器包括一个与高速光电晶体管进行光耦合的 AlGaAs LED。用于光电二极管偏置的单独联接降低了输入晶体管的基极-集极电容，与传统光电晶体管相比，速度提高了若干个数量级。HCPL4503M 与光电晶体管基极没有内部联接，改善了抗扰性。内部干扰屏蔽提供了高达 50,000 V/us 的卓越共模抑制。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL2530SDM
- 商品编号
- C899495
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 7% | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 1.5us | |
| 传播延迟 tpHL | 1.5us | |
| 输入阈值电流(FH) | 20mA | |
| 输出电流 | 8mA | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
