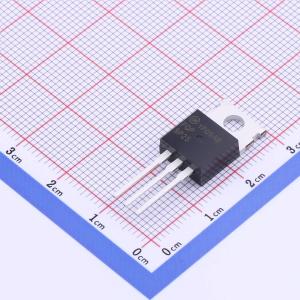

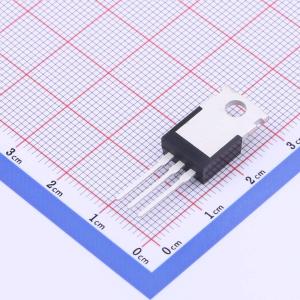

温馨提醒：图片仅供参考，商品以实物为准
FQP9P25
1个P沟道 耐压:250V 电流:9.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- FQP9P25
- 商品编号
- C899384
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 250V | |
| 连续漏极电流(Id) | 9.4A | |
| 导通电阻(RDS(on)) | 620mΩ@10V,4.7A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 120W | |
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 38nC@10V | |
| 输入电容(Ciss) | 1.18nF@25V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
UniFET II MOSFET是仙童半导体基于先进的平面条纹和DMOS技术推出的高压MOSFET系列产品。该先进的MOSFET系列在平面MOSFET中具有最小的导通电阻，同时还具备出色的开关性能和更高的雪崩能量强度。此外，内部栅源ESD二极管使UniFET II MOSFET能够承受超过2kV的HBM浪涌应力。该器件系列适用于开关电源转换器应用，如功率因数校正（PFC）、平板显示器（FPD）电视电源、ATX电源和电子灯镇流器。
商品特性
- 栅源电压（VGS） = 10 V、漏极电流（ID） = 1.5 A时，导通状态下的漏源电阻（RDS(on)） = 2.1 Ω（典型值）
- 低栅极电荷（典型值6.2 nC）
- 低反向传输电容（Crss）（典型值2.5 pF）
- 100%经过雪崩测试
- 改善的dv/dt能力
- 增强的ESD能力
- 符合RoHS标准
应用领域
-LCD/LED电视-不间断电源-照明-交流-直流电源
