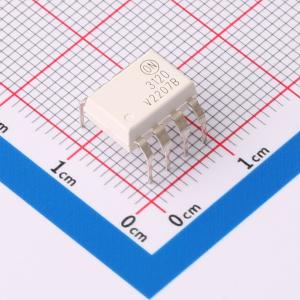

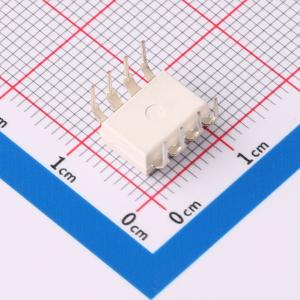

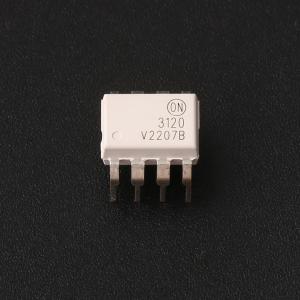

温馨提醒：图片仅供参考，商品以实物为准
FOD3120TV
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FOD3120 是一款 2.5A 输出电流门极驱动光耦合器，能够驱动大多数 800V/20A IGBT/MOSFET。它适用于电机控制逆变器应用和高性能电源系统中使用的功率 IGBT 和 MOSFET 的快速开关驱动。它利用安森美半导体的专属共面封装技术 Optoplanar 和优化的集成电路设计来实现高抗扰度，具有高共模抑制特性。它包含一个与集成电路进行光耦合的镓铝砷 (AlGaAs) 发光二极管 (LED)，该集成电路带有用于推拉 MOSFET 输出级的高速驱动器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FOD3120TV
- 商品编号
- C899242
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.0589克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 50kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 400ns | |
| 传播延迟 tpHL | 400ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 250mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
