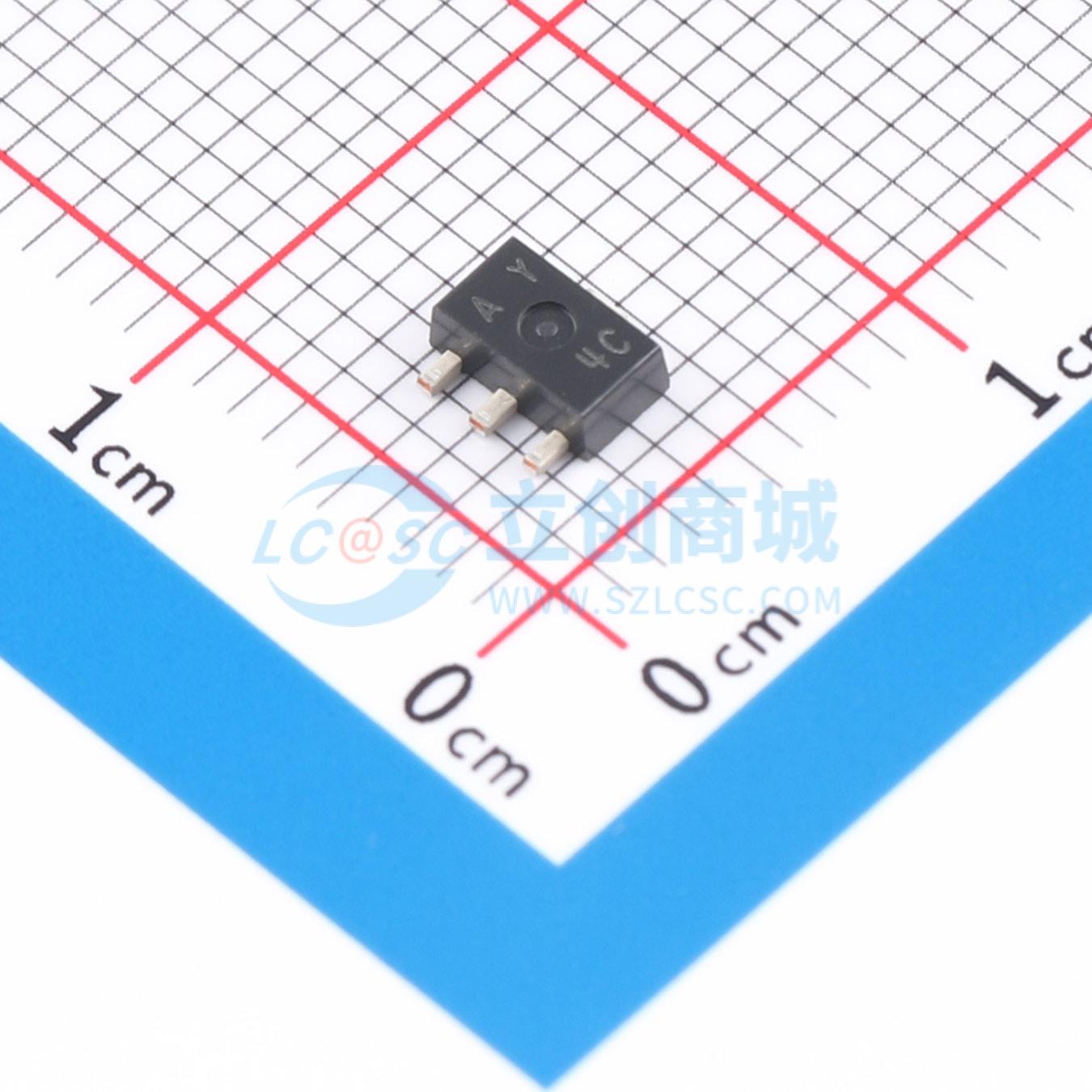

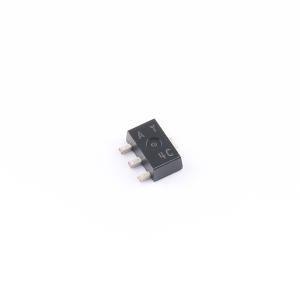

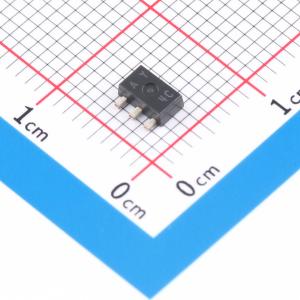

2SA2125-TD-H
采用MBIT工艺的双极晶体管，大电流容量、低集电极 - 发射极饱和电压、高速开关、无卤合规，适用于DC/DC转换器等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2SA2125/2SC5964 是一款双极晶体管，(-)50V，(-)3A，低饱和压，(PNP)NPN 单 PCP，用于 DC-DC 转换器应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 2SA2125-TD-H
- 商品编号
- C898914
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 3.5W | |
| 直流电流增益(hFE) | 200 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 380MHz | |
| 集电极截止电流(Icbo) | 1uA | |
| 集射极饱和电压(VCE(sat)) | 190mV | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | 1个PNP |
