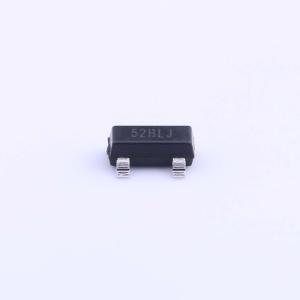

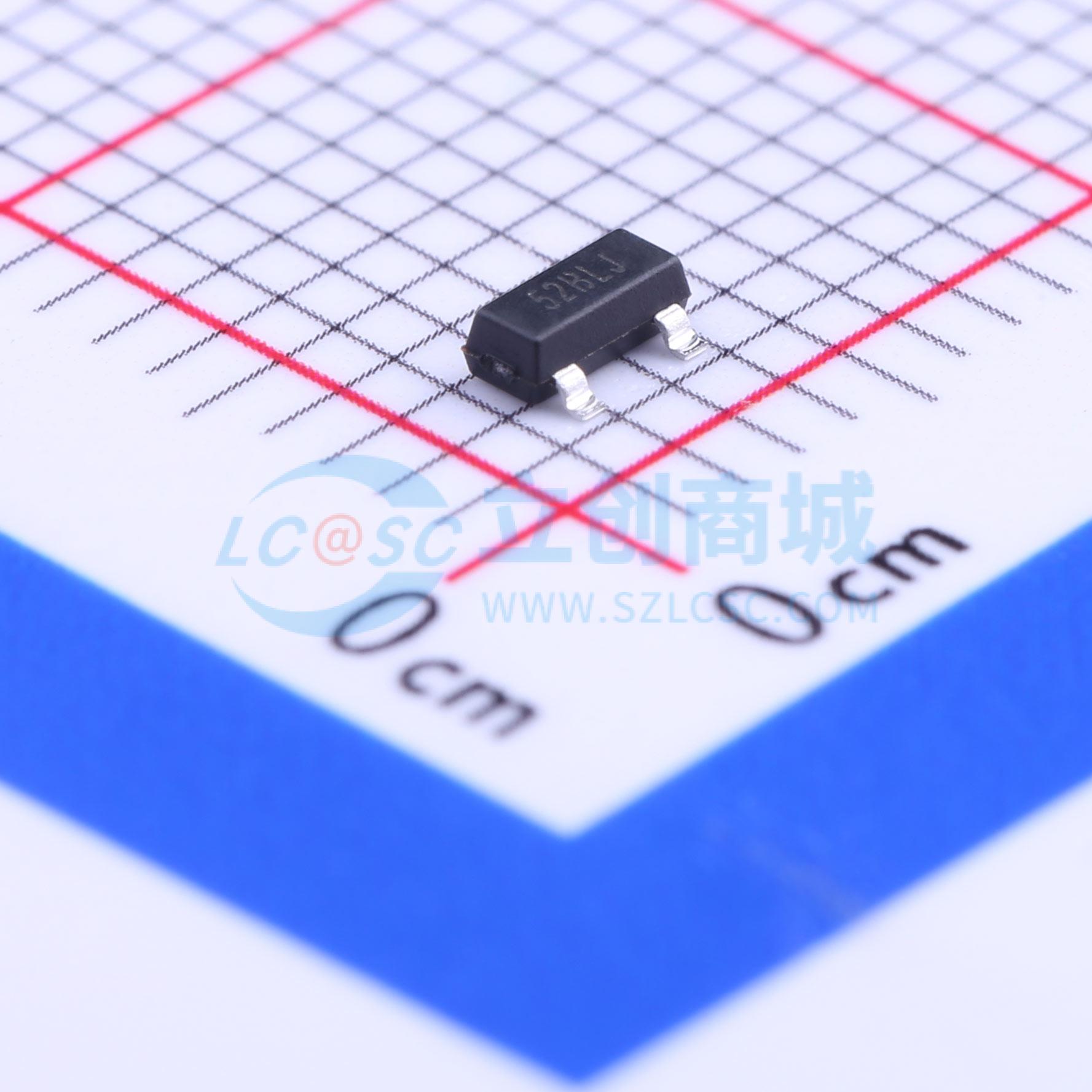

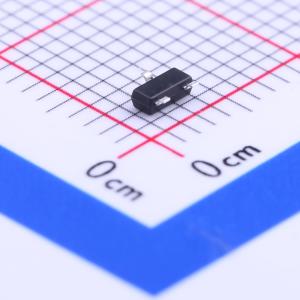

CDSOT23-0502B

双向ESD 5V截止峰值浪涌电流：8.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CDSOT23 - 0502B双向器件可为高速数据端口提供静电放电（ESD）、电快速瞬变脉冲群（EFT）和浪涌保护，满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。该瞬态电压抑制器阵列的工作峰值反向电压为5 V，最小击穿电压为6 V。采用SOT23 - 3封装的器件可直接安装到行业标准的SOT23 - 3焊盘上。芯片二极管易于使用标准的贴装设备进行操作，其扁平结构可最大程度减少滚动。
品牌名称: BOURNS
商品型号: CDSOT23-0502B
商品编号: C95139
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

CDSOT23 - 0502B双向器件可为高速数据端口提供静电放电（ESD）、电快速瞬变脉冲群（EFT）和浪涌保护，满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。该瞬态电压抑制器阵列的工作峰值反向电压为5 V，最小击穿电压为6 V。采用SOT23 - 3封装的器件可直接安装到行业标准的SOT23 - 3焊盘上。芯片二极管易于使用标准的贴装设备进行操作，其扁平结构可最大程度减少滚动。

商品特性

标准无铅
符合RoHS标准*
低钳位电压
双向ESD保护
保护2条线路

应用领域

计算机接口保护
微处理器保护
PCB电源线保护
控制信号线保护
闩锁效应保护

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交55单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	9V
	峰值脉冲电流(Ipp)	8.5A@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	2.5uA
	通道数	双路
	工作温度	-55℃~+125℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	15pF
