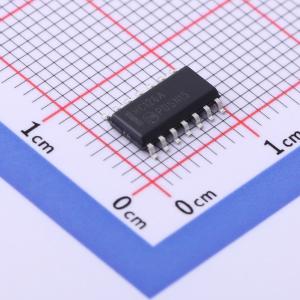

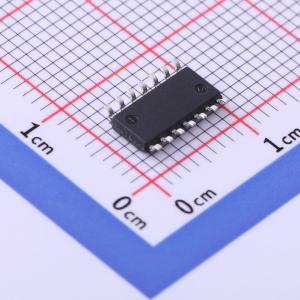

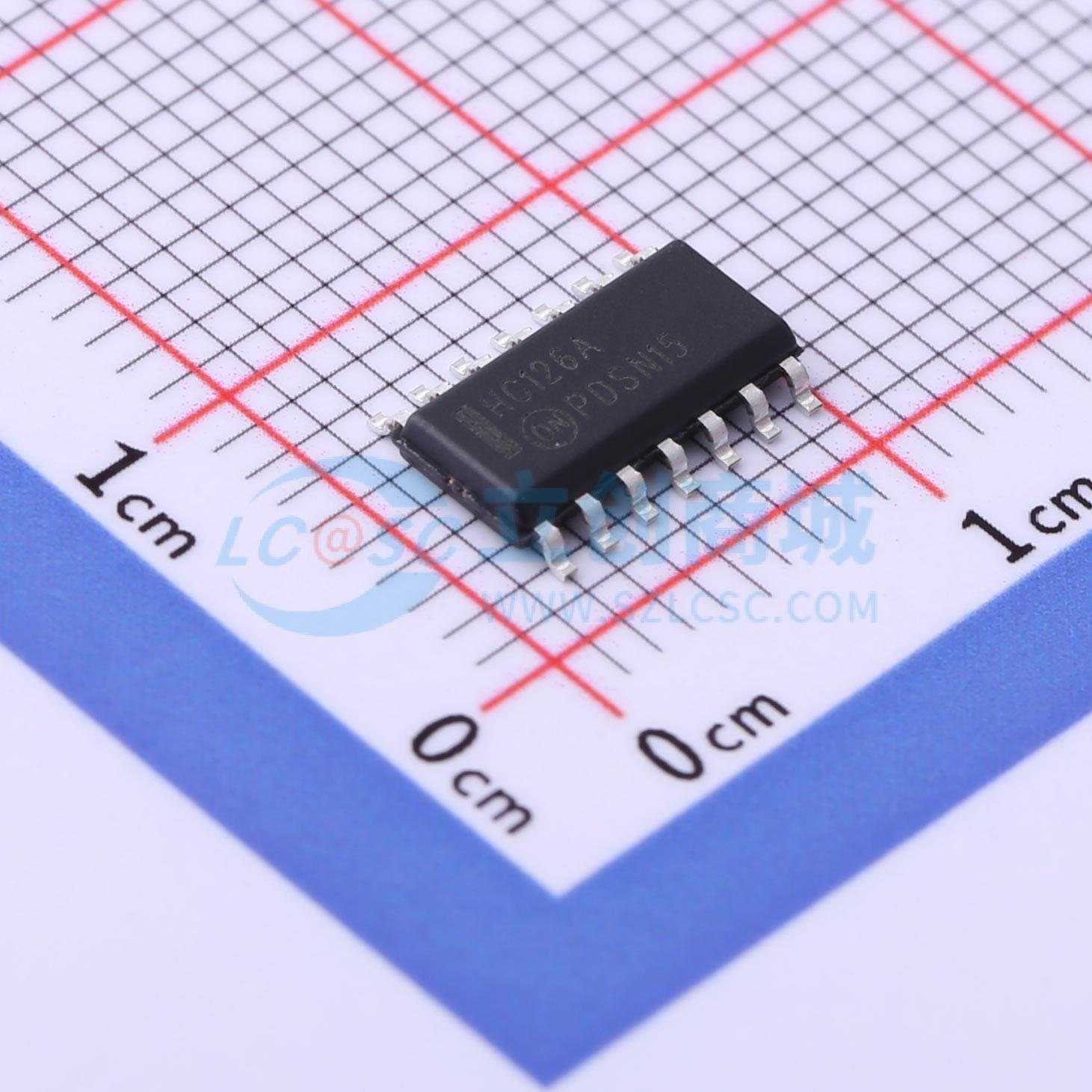

MM74HC126M
三态输出，四路缓冲器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MM74HC125 和 MM74HC126 是通用型 3 态高速非反相缓冲器，采用先进的硅门极 CMOS 工艺。它们具有高驱动电流输出，即使在驱动大总线电容时也能实现高速运行。此类电路具有 CMOS 电路的低功耗，但与低功耗肖特基 TTL 电路相比仍然具有高速度。两个电路均能驱动最多 15 个低功耗肖特基输入。MM74HC125 需要采用 3 态控制输入 C 高电平才能将输出置于高阻抗状态，而 MM74HC126 需要该控制输入为低电平才能将输出置于高阻抗状态。通过对二极管联接 VCC 和接地，防止所有输入因静电放电受损。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MM74HC126M
- 商品编号
- C897300
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.855克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 13ns@5V,45pF |
