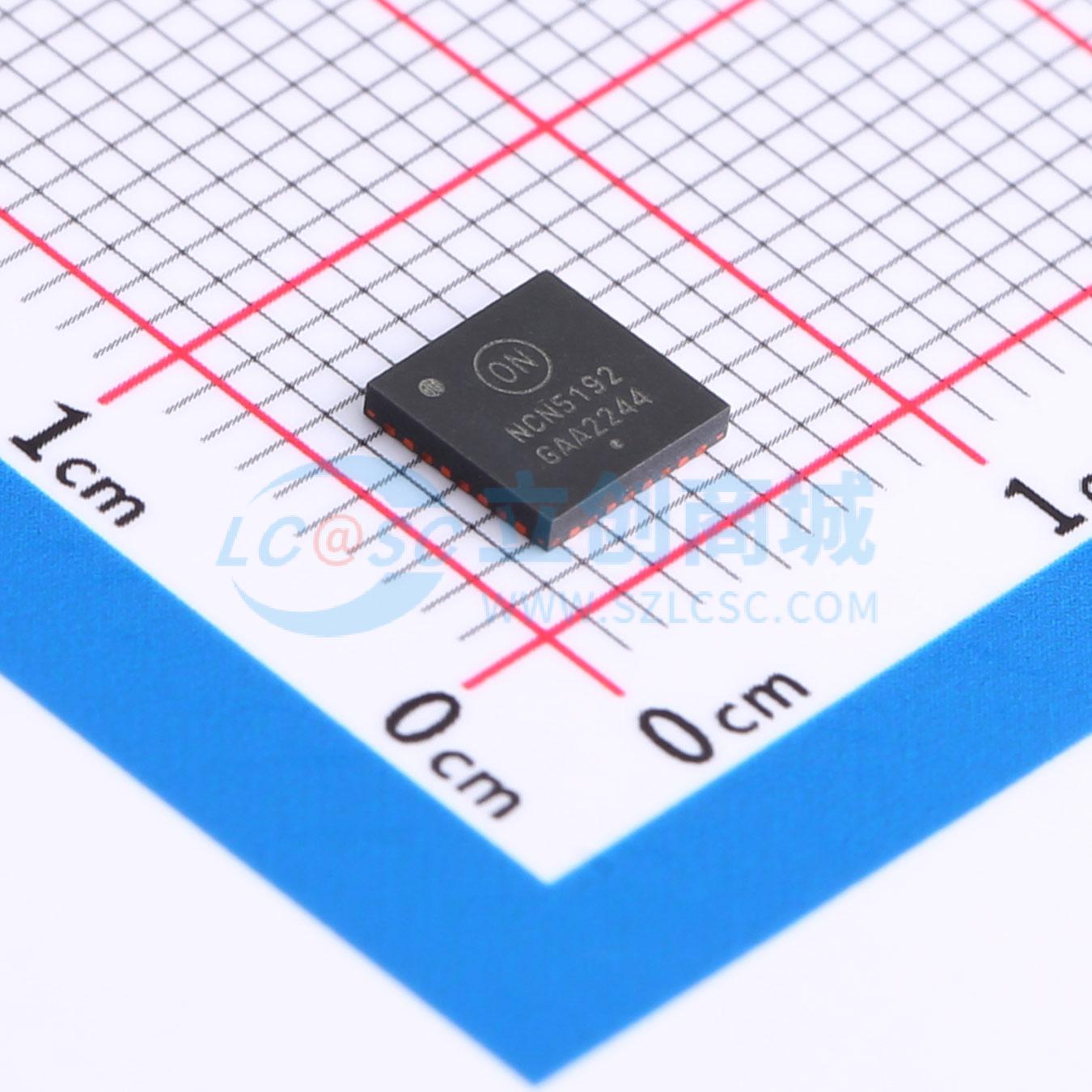

温馨提醒：图片仅供参考，商品以实物为准
NCN5192MNRG
HART调制解调器
- 描述
- 单芯片CMOS调制解调器，用于HART现场仪表和主设备。提供所有满足HART物理层要求的功能，包括调制、解调、接收滤波、载波检测和传输信号整形。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCN5192MNRG
- 商品编号
- C895634
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
NCN5192是一款用于公路可寻址远程传感器（HART）现场仪表和主设备的单芯片CMOS调制解调器。该调制解调器及少量外部无源元件提供了满足HART物理层要求所需的所有功能，包括调制、解调、接收滤波、载波检测和发送信号整形。此外，NCN5192还集成了一个DAC，用于低BOM电流环从设备发射机实现。
NCN5192使用1200比特每秒的相位连续频移键控（FSK）。为了节省功耗，在发送操作期间禁用接收电路，反之亦然。这提供了HART通信中使用的半双工操作。
应用领域
- HART 多路复用器
- HART 调制解调器接口
- 4-20mA 回路供电发射器
