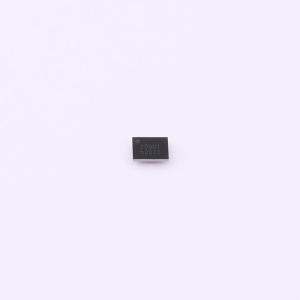

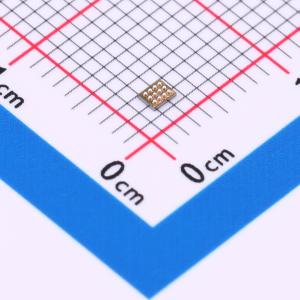

LC709205FXE-01TBG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: LC709205FXE-01TBG
商品编号: C895467
商品封装: WLCSP-12(1.48x1.91)
包装方式: 编带
商品毛重: 0.0115克(g)

商品概述

LC709205F是一款用于单节锂离子/聚合物电池的电量计。它是我们智能锂电池电量计系列的一部分，该系列电量计采用名为HG - CVR2的独特算法来测量电池的相对荷电状态（RSOC）。即使在不稳定条件下（如电池温度、负载、老化和自放电的变化），HG - CVR2算法也能提供准确的RSOC信息。准确的RSOC有助于延长便携式设备的运行时间。HG - CVR2算法的电量计功能（换句话说，即汽油表、电池监测器或电池电量计）使该LSI在各种应用中具有高度适用性。插入电池后，只需设置几个参数，该LSI即可立即开始电池测量。这样可以避免因学习周期而导致的复杂应用制造过程。该LSI还通过报警功能和向应用处理器报告电池健康状态（SOH）来保障电池安全。其工作消耗电流极低，仅为2 μA，适用于可穿戴设备和1串N并电池等应用。

商品特性

HG - CVR2算法技术
- 老化电池的准确RSOC
- 通过误差自动收敛实现稳定测量
- 插入电池后立即进行准确测量
- 无需学习周期
低功耗
- 2 μA工作模式电流
通过报警功能（RSOC/电压/电流/温度）提高电池安全性
电池寿命测量（SOH/循环次数/满充容量运行时间/剩余容量）
剩余时间估算（充满时间/放空时间）
三个温度输入
- 用于感应两个NTC热敏电阻的输入
- 通过I2C接口
检测电池工作状态（充电/放电）
检测电池插入
I²C接口（支持高达400 kHz）
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

可穿戴设备/IoT设备
智能手机/PDA设备
数码相机
便携式游戏机
USB相关设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

近期成交3单

	属性	参数值
	商品目录	电池管理
	工作电压	2.5V~5V
	电池类型	-

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
