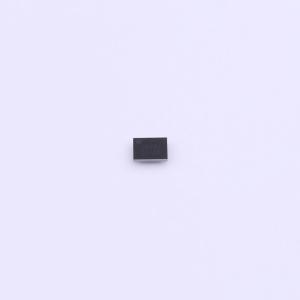

LC709204FXE-01TBG

LC709204FXE-01TBG 停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LC709204F是一款适用于单节锂离子/聚合物电池的电量计。它是我们智能锂电池电量计系列的一部分，该系列电量计采用名为HG - CVR2的独特算法来测量电池的相对荷电状态（RSOC）。即使在不稳定条件下（如电池温度变化、负载变化、老化和自放电），HG - CVR2算法也能提供准确的RSOC信息。准确的RSOC有助于延长便携式设备的运行时间。HG - CVR2算法的电量计（换言之，油量表、电池监测器或电池电量计）功能使该LSI在各种应用中具有很高的适用性。插入电池后，只需设置几个参数，该LSI即可立即开始电池测量。这样可以避免因学习周期而导致的复杂应用制造过程。该LSI还通过报警功能和向应用处理器报告电池健康状态（SOH）来保障电池安全。其工作消耗电流非常低，仅为2 μA，适用于可穿戴设备和1串N并电池等应用。
品牌名称: onsemi(安森美)
商品型号: LC709204FXE-01TBG
商品编号: C895466
商品封装: WLCSP-12(1.48x1.91)
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

LC709204F是一款适用于单节锂离子/聚合物电池的电量计。它是我们智能锂电池电量计系列的一部分，该系列电量计采用名为HG - CVR2的独特算法来测量电池的相对荷电状态（RSOC）。即使在不稳定条件下（如电池温度变化、负载变化、老化和自放电），HG - CVR2算法也能提供准确的RSOC信息。准确的RSOC有助于延长便携式设备的运行时间。HG - CVR2算法的电量计（换言之，油量表、电池监测器或电池电量计）功能使该LSI在各种应用中具有很高的适用性。插入电池后，只需设置几个参数，该LSI即可立即开始电池测量。这样可以避免因学习周期而导致的复杂应用制造过程。该LSI还通过报警功能和向应用处理器报告电池健康状态（SOH）来保障电池安全。其工作消耗电流非常低，仅为2 μA，适用于可穿戴设备和1串N并电池等应用。

商品特性

HG - CVR2算法技术
占用空间小：无需电流感测电阻
老化电池的RSOC测量准确
通过误差自动收敛实现稳定测量
插入电池后立即进行准确测量
无需学习周期
低功耗
工作模式电流为2 μA
通过RSOC/电压/温度报警功能提高电池安全性
电池寿命测量：SOH/循环次数/运行时间
剩余时间估算：充满时间/放空时间
三个温度输入
可输入两个NTC热敏电阻的信号
通过I²C接口
检测电池工作状态：充电/放电
检测电池插入
I²C接口（支持高达400 kHz）
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

可穿戴设备/IoT设备
智能手机/PDA设备
数码相机
便携式游戏机
USB相关设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.5V~5V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	2uA
	接口类型	I2C
