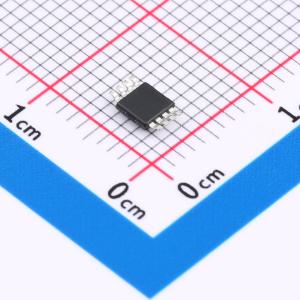

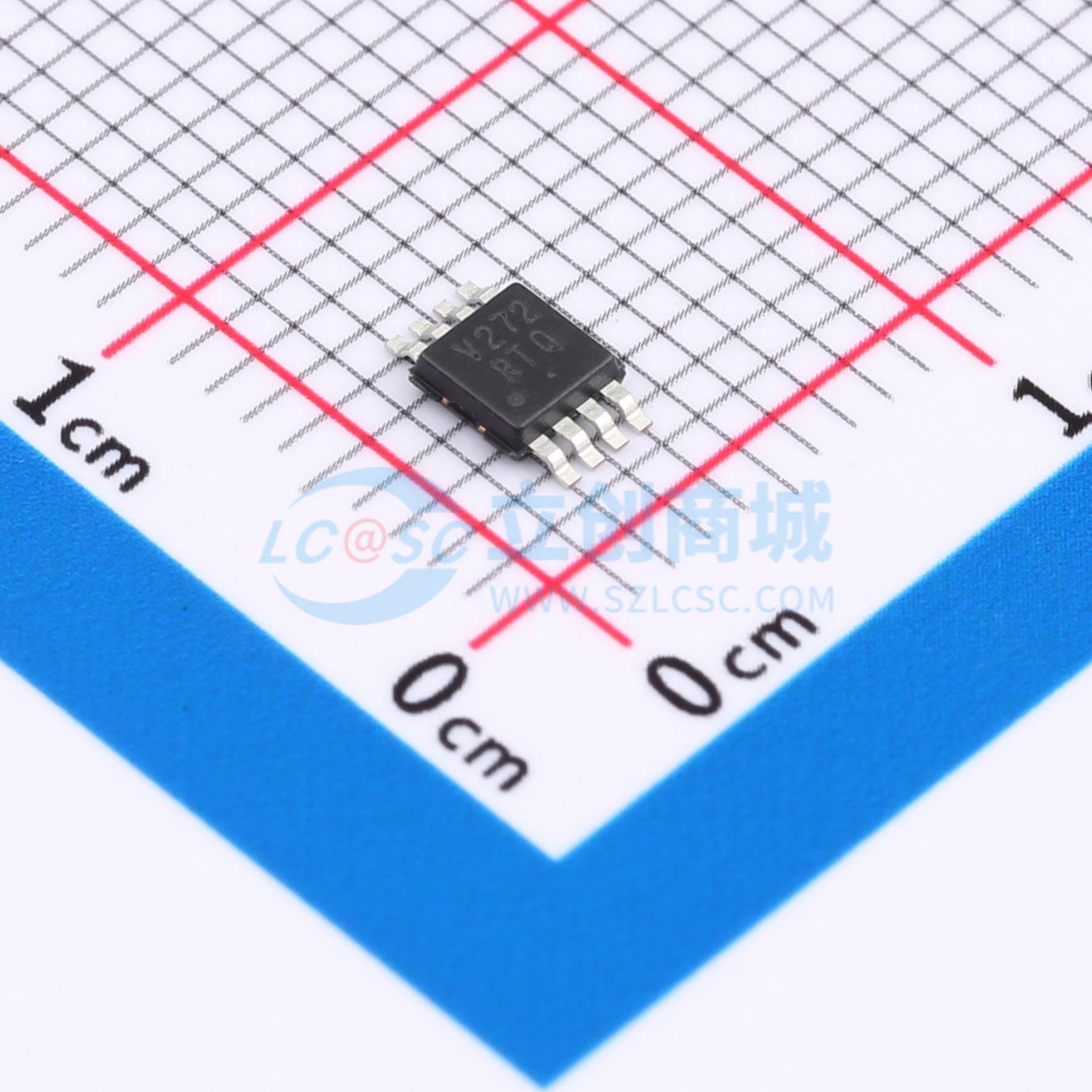

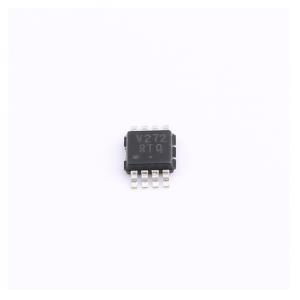

温馨提醒：图片仅供参考，商品以实物为准
NCV272DMR2G
轨到轨输出，3 MHz带宽运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 运算放大器提供轨到轨输出操作。输出可以在距正轨320mV和距负轨50mV的范围内摆动。这种轨到轨操作使用户能够充分利用整个电源电压范围，同时利用3MHz的带宽。运算放大器可以在低至2.7V的电源电压下工作，温度范围为-40°C至125°C。高带宽提供2.4V/μs的压摆率，同时仅消耗550μA的静态电流。同样，运算放大器可以在高达16V（单电源）和36V（双电源或四电源）的电源电压下运行，使其非常适合各种电池供电的应用。由于这是一款CMOS器件，它具有高输入阻抗和低偏置电流，使其非常适合与各种信号传感器接口。此外，它有各种紧凑的封装形式，具有不同的引脚排列样式，可用于高密度PCB。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV272DMR2G
- 商品编号
- C895024
- 商品封装
- Micro-8
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.8V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 145dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 405uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee~Vcc) | -5V~18V |
