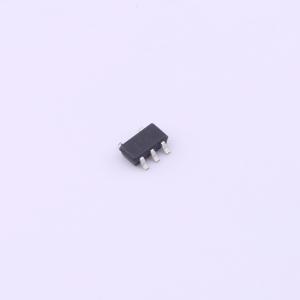

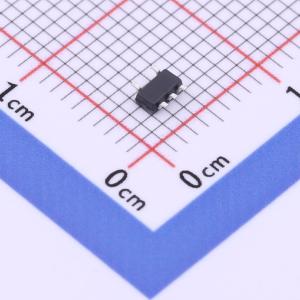

NLVVHC1GT08DTT1G

单2输入与门

描述

MC74VHC1GT08 是一款先进的高速 CMOS 2 输入 AND 门极，采用硅门极 CMOS 工艺制造。它能实现与同等双极肖特基 TTL 相似的高速运行，同时还能保持 CMOS 低功耗。该内部电路由三级组成，包括一个提供高抗扰性和稳定输出的缓冲输出。该器件输入可兼容 TTL 型输入阈值，输出则具有全 CMOS 电平输出摆幅。此器件上的输入保护电路允许输入上的耐过电压，使得此器件能够用作从 3.0 V CMOS 逻辑到 5.0 V CMOS 逻辑，或 1.8 V CMOS 逻辑到 3.0 V CMOS 逻辑的逻辑电平转换器，且能在高电压电源下运行。MC74VHC1GT08 输入结构在应用高达 5.5 V 的电压时提供保护，而无论电源电压如何。因此使得 MC74VHC1GT08 可用作 5 V 到 3 V 电路的接口。输出结构还会在 VCC = 0V 时提供保护。这些输入和输出结构有助于防止电源电压 - 输入/输出电压不匹配、电池备用、热插入等导致的器件损坏。

品牌名称

onsemi(安森美)

商品型号

NLVVHC1GT08DTT1G

商品编号

C893682

商品封装

TSOP-5-1.5mm​

包装方式

编带

商品毛重

0.061克(g)
