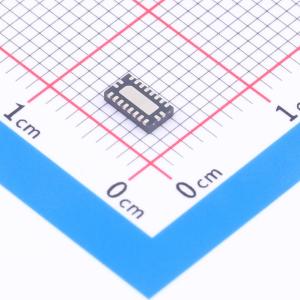

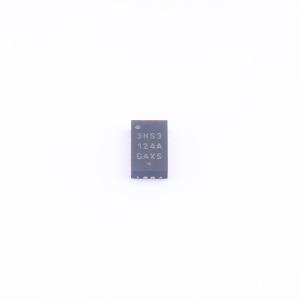

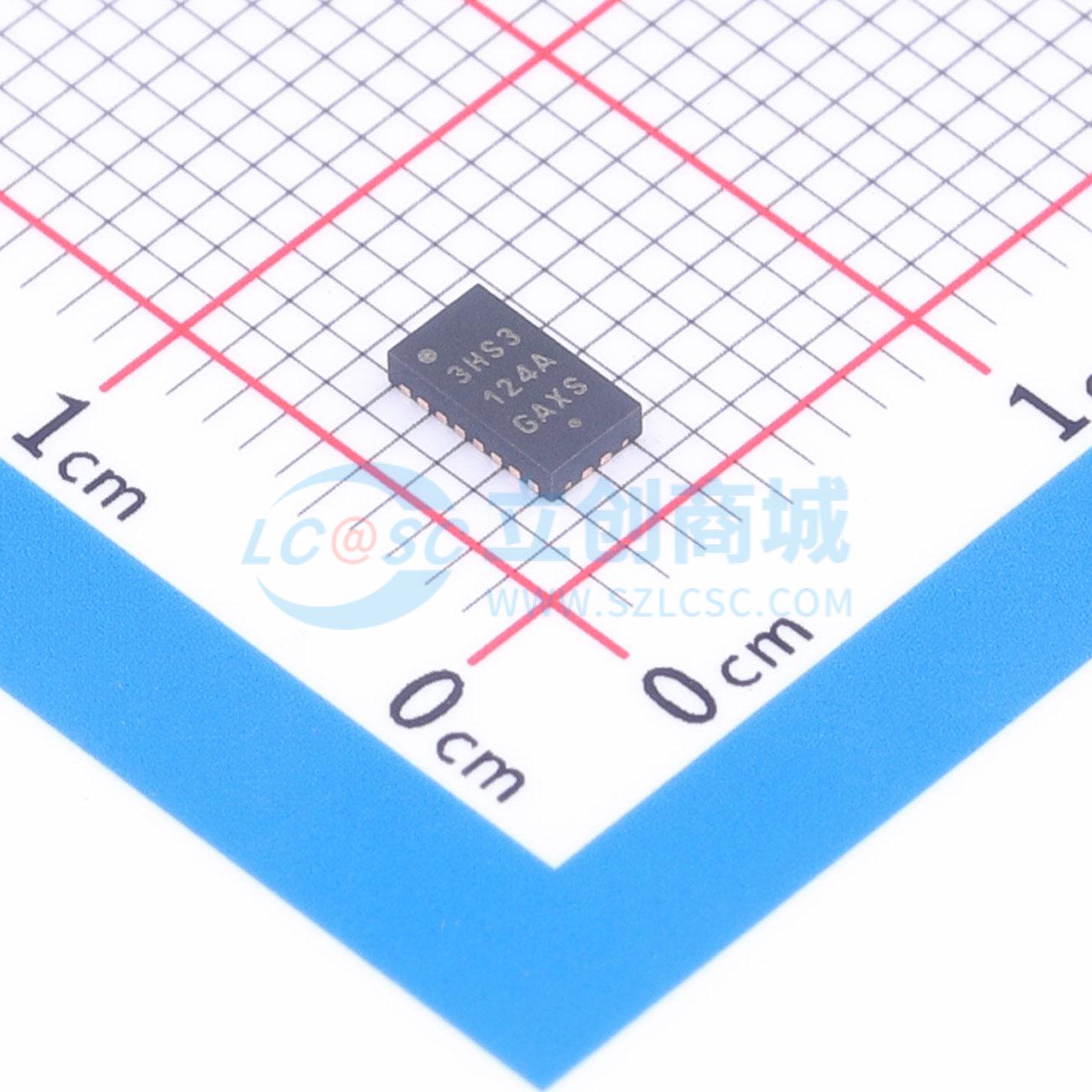

NL3HS3124AMNTWG

NL3HS3124A 是一款适用于 USB 3.0、PCI Express 第三代或其他高速串行接口应用的 2 通道、2 对 1 差分复用器/解复用器。NL3HS3124A 可以将两个差分信号切换到两个位置中的一个。该器件具有极小的通道间偏移和通道间串扰，使其非常适合高速串行接口应用。

• 2个双向通道，2:1差分复用器/解复用器
• 支持8 Gbps应用的高速信号切换
• 高带宽：在-3 dB时大于6.3 GHz
• 低插入损耗：100 MHz时为-0.5 dB，4.0 GHz时为-2.8 dB
• 低回波损耗：4 GHz时为-9.27 dB
• 低串扰：4 GHz时为-35 dB
• 低关断隔离度：4 GHz时为-19 dB
• 低对内偏斜：典型值5 ps
• 低对间偏斜：最大35 ps
• VDD工作范围：3.0 V至3.6 V
• 关断引脚（SD）用于节能模式
• 待机电流小于1 μA
• ESD耐受性：4000 V HBM，300 V MM，2000 V CDM
• 2.5 mm x 4.5 mm QFN20封装
• 该设备无铅、无卤素/无BFR，并符合RoHS标准

• 高速差分信号的布线
  • USB 3.0
  • PCIe 第三代
  • DisplayPort 1.2
  • SATA 6 Gbps
