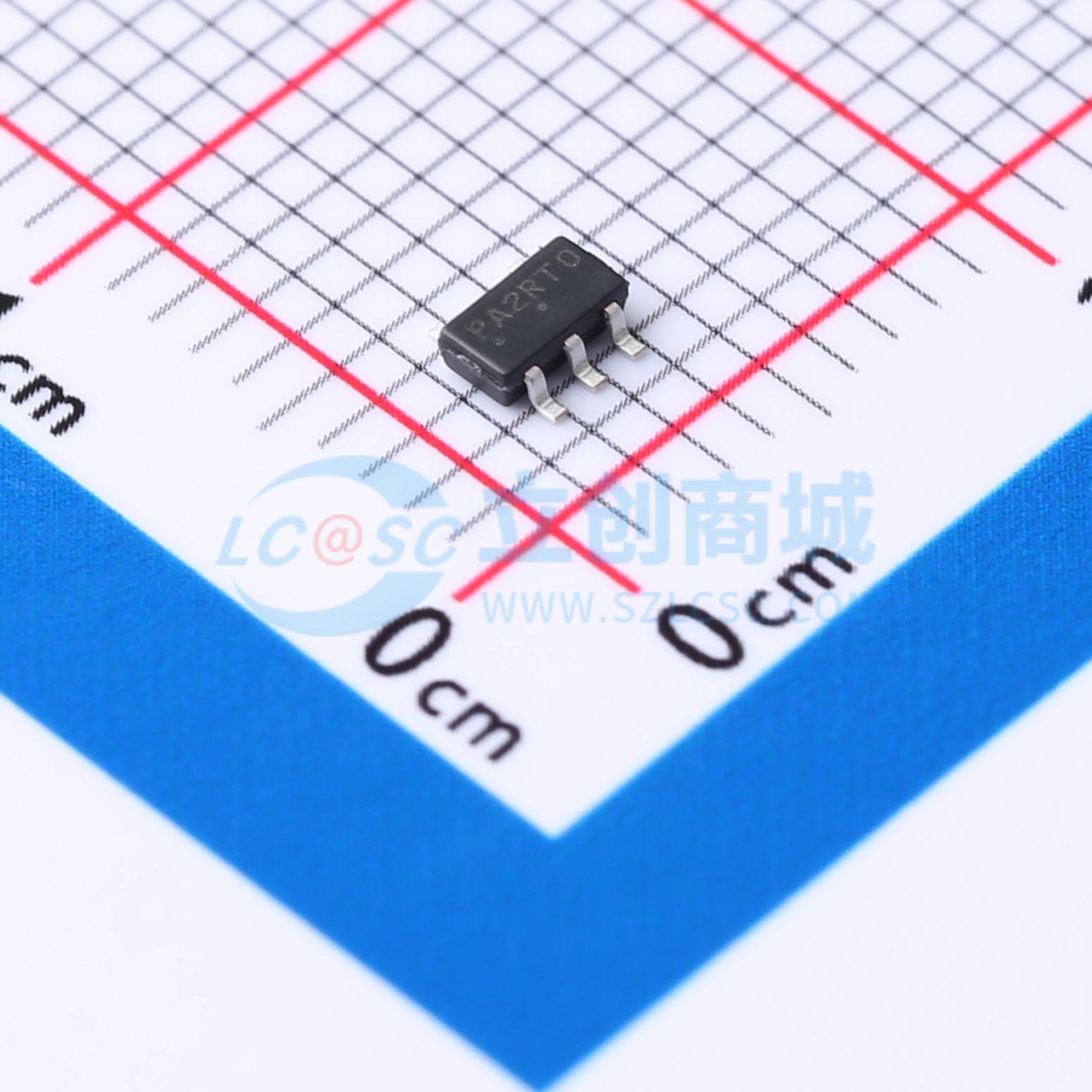

温馨提醒：图片仅供参考，商品以实物为准

NCV8730ASNADJT1G

ADJ 输入38V 输出1.2V~24V 150mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV8730器件的特性独特组合——极低的静态电流、快速的瞬态响应以及较宽的输入和输出电压范围。NCV8730是一款CMOS低压差（LDO）稳压器，设计用于最高38 V的输入电压和150 mA的输出电流。仅1 μA的静态电流使该器件成为电池供电、始终开启系统的理想解决方案
品牌名称: onsemi(安森美)
商品型号: NCV8730ASNADJT1G
商品编号: C893329
商品封装: TSOP-5-1.5mm
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

NCV8730器件结合了超低静态电流、快速瞬态响应以及宽输入和输出电压范围等独特特性。它是一款CMOS LDO稳压器，最高可承受38 V输入电压，输出电流可达150 mA。仅1 μA的静态电流使其成为电池供电、常通系统的理想解决方案。该器件有多种固定输出电压版本和可调版本可供选择。该器件（B版本）集成了电源正常电路（PG），用于指示输出电压处于稳压状态。此信号可用于电源排序或作为微控制器复位信号。内部短路和过温保护功能可使器件在过载条件下得到保护。

商品特性

工作输入电压范围：2.7 V至38 V
输出电压：1.2 V至24 V
可提供200 mA峰值输出电流
低关断电流：典型值100 nA
超低静态电流：典型值1 μA
低压差：3.3 V版本在150 mA时典型值为290 mV
输出电压精度±1%
电源正常电路（B版本）
使用1 μF小型陶瓷电容即可稳定工作
内置软启动电路，可抑制浪涌电流
过流和热关断保护
采用小型TSOP - 5和WDFNW6 (2x2)封装
带有NCV前缀，适用于汽车及其他有独特产地和控制变更要求的应用；符合AEC - Q100标准，可提供生产件批准程序（PPAP）文件
这些器件为无铅产品，符合RoHS标准

应用领域

车身控制模块
LED照明
车载充电器
通用汽车应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	38V
	输出电压	1.2V~24V
	输出电流	150mA
	电源纹波抑制比(PSRR)	80dB@(10Hz)
	压差	290mV@(150mA)

	属性	参数值
	静态电流(Iq)	1.8uA
	噪声	240uVrms
	特性	过流保护；欠压锁定；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
